Какой-бы не была износостойкой и прочной сталь на ноже, рано или поздно острота уйдет, на режущей кромке появятся повреждения, и нож придется затачивать. Режущая кромка под большим увеличением представляет собой череду зубцов, которые при работе ножом перетирают волокна разрезаемого материала. В процессе работы ножом, при столкновениях с твердыми материалами, эти зубцы заминаются, выкрашиваются, изгибаются. В результате чего пропадает агрессия реза и нож становится тупым.

В процессе заточки абразивный камень стирает слой металла, одновременно формируя равномерную череду зубцов, тем самым восстанавливая рабочую структуру режуще кромки. Процесс заточки начинается с грубых обдирочных камней, и заканчивается полировальными камнями высокой гритности. Это необходимо для того, чтобы добиться максимально одинакового размера зубцов на режущей кромки, и убрать грубые царапины от обдирочных камней, что увеличивает стойкость кромки и продолжительность реза.

Керамические камни

Самым простым, и одновременно сложным способом заточки ножа является использование полноразмерных абразивных керамических камней. Некоторые требуют для работы предварительного замачивания, и соответственно называются водными камнями, которые для эффективной работы требует смазки специальным маслом, и соответственно называются масляными камнями. Смазка водой или маслом, требуется для того, чтобы кусочки металла и отработанного камня не забивали поры абразива, тем самым снижая эффективность работы.

Камень требует предварительно замочить в холодной чистой воде, на 10-15 минут. После того как перестанут подниматься мелкие пузырьки, это будет означать что камень напился воды в достаточной мере, его можно перенести на рабочее место.

Для заточки необходимо расположить абразивный камень на ровной поверхности, на основе которая не даст камню скользить в процессе работы. Обычно камни продаются в комплекте с подставкой на резиновом основании.

После чего используя приспособление «Костыль», которое представляет собой шпильку с закругленным основанием, к шпильке прикреплён зажим для ножа, выставить необходимый угол заточки. Необходимо особо отметить, что назначение ножа определяет угол заточки. Так для охотничьих либо туристических ножей, которым приходится сталкиваться с тяжелыми работами, угол заточки составляет 40 градусов. В некоторых случаях возможно выполнение микро-подвода, чтобы обеспечить дополнительную прочностью режущей кромке. Для кухонных ножей, от которых требуется агрессивный и качественный рез, но при этом не предполагаются большие нагрузки на режущую кромку, оптимальным будет угол около 30 градусов. Для опасных бритв, которые в работе сталкиваются только бритьем волос угол может составлять 20 градусов.

Выставить угол можно как с помощью специального приспособления, так и просто скачав приложение на смартфон. На крайний случай использовать обычный транспортир. Важный момент, если точим охотничий нож, то полный угол составляет 40 градусов, соответственно выставляет угол 20 градусов на сторону.

Зажав нож в зажиме, и определив необходимый для заточки угол, без лишних усилий прижимаем клинок ножа к поверхности абразива и возвратно-поступательными движениями приступаем к заточке. Главным условием эффективной заточки является то, что категорически нельзя прикладывать заметных усилий к ножу. Абразив сам снимет необходимый объем металла. Не зря процесс заточки часто сравнивают с медитацией.

В процессе заточки с противоположной стороны режущей кромки будет образовываться заусенец, его легко можно нащупать ногтем. Это связано с тем, что в процессе сема материала с одной стороны, часть стекает на противоположную сторону режущей кромки, загибаясь при этом. После образования заусенца, следует перевернуть нож на другую сторону и продолжить заточку. В процессе которой регулярно смачивать абразив водой.

После того как заусенец отвалится, можно перейти на более высокую гритность. Для грубой обдирки, и чернового формирования режущей кромки можно использовать камни с гритностью 120/300 единиц. Для чистовой обработки режущей кромки используются камни с гритностью 600-1000 единиц. Для финиширования применяются абразивы с гритностью 2000-3000 единиц и выше.

В некоторых случаях, для полировки подводов используются полировальные алмазные пасты. Но следует сказать, что это далеко не всегда является хорошим выбором. Можно завалить режущую кромку на финише и получить так называемый мыльный рез. То есть нож будет лихо брить волосы на руки, в лапшу шинковать бумажку, но будет скользить по шкурке помидоров. Поэтому рекомендую финишировать при заточке на керамических высоко гритных абразивах.

По мере наработки навыка, можно отказаться от использования приспособления, и перейти на заточку руками.

V-образные точилки

Справедливости ради, такие приспособления используются не столько для заточки, сколько для правки ножа. То есть для быстрого восстановления рабочий остроты. Изменить угол заточки, либо убрать повреждение режущей кромки при помощи таких приспособлений крайне затруднительно.

Самым известным образцом заточных систем из данной группы является Триангл от фирмы Спайдерко. Заточная система представляет собой пластиковое основание, в котором выполнены отверстия для абразивных камней. Триангл предполагает заточку под двумя самыми популярными углами 30 и 40 градусов.

В комплекте с заточной системой поставляются абразивные камни треугольной формы. Два камня коричневого цвета, гритностью 600 единиц. Маркируются как Medium, и предназначены для первичной обработки. И два камня белого цвета гритностью 1000 единиц. Маркируются как Fine и предназначены для финишной обработки режущей кромки.

Процесс заточки на Триангле выглядит следующим образом. Коричневые камни устанавливаются в отверстия под выбранным углом, острым углом внутрь. Берем нож под углом 90 градусов к поверхности стола, прижимаем к наклонному абразиву, и с небольшим усилием проводим вниз, с левой стороны ножа, а потом с правой. Выполнив так 20-30 проходов, переворачиваем камни плоской стороной внутрь и повторяем процедуру. После чего устанавливаем белые камни острым углом вниз и продолжаем процесс правки. Опять устанавливаем камни широкой стороной внутрь и продолжаем точить нож.

Главным достоинством Триангла является простота и эффективность. Буквально за 5-10 минут, без лишних усилий и наработки навыков нож можно наточить в бритву. Отдельно можно докупить полировальные камни которые маркируются как ExtraFine, либо специальные алмазные камни. Которые отличаются высокой производительностью, и с их помощью вполне реально переточить нож на другой угол (30 либо 40), убрать сколы с режущей кромки. Недостатком является высокая стоимость алмазных абразивов, она превышает стоимость самой заточкой системы.

Апекс подобные заточные системы

Заточная система APEX EDGE PRO была разработана в 90-х годах прошлого века, и породила целый класс заточных приспособлений. Является одним из лучших образцов для профессиональной и любительской заточки ножей.

Представляет собой пластиковую станину с прижимным столиком, на котором можно с помощью прижимного винта и упора отрегулировать расположение ножа для заточки. В оригинальной системе нож требуется удерживать рукой, во многочисленных репликах стали использоваться мощные неодимовые магниты, что делает процесс заточки более комфортным.

На штанге расположен поворотный узел, к которому прикреплен держатель для абразивов. Угол заточки варьируется в огромных пределах с высокой точностью, при помощи угломера, либо приложения на смартфоне. В комплекте обычно используются высококачественные абразивные камни фирмы Boride. Набор которые позволяет сформировать с нуля режущую и отполировать до зеркального леска подводы.

Единственным недостатком системы является довольно высокая стоимость. Что собственно и породило сперва многочисленные китайские подделки, а потом целый спектр заточных систем различной стоимости и уровня качества.

DMT/Lansky- заточные системы

Diamond Machining Technology – представляет собой легкий, мобильный и высокоэффективный вариант заточной системы. Состоит из пластикового, регулируемого при помощи винта зажима для ножа, в симметричных выступах выполнены отверстия, для размещения держателя абразивного камня под фиксированным углом. Можно выставить следующие углы 16, 20, 24, 28, 32, 36, 40. Заточная система комплектуется алмазными заточными камнями, что обеспечивает высокую эффективность и скорость заточки ножей, из самых твердых сталей. Гритность алмазных камней составляет 120, 220, 325, 600, 1200, 8000 единиц, что позволяет проводить полный цикл работ по заточке, от формирования режущей кромке и устранения сколов, до ее полировки.

К достоинствам можно отнести малый вес, соответственно такой точилкой можно легко пользоваться в походных условиях. Малые размеры, она не займет много места в рюкзаке. Большой выбор алмазных камней. Возможность точить ножи с толщиной обуха до 8.0 мм. К недостаткам можно отнести то, что заточка проводится на руках, что сказывается на качестве. Кроме того, алмазные камни работают быстро, но грубо. Заточка керамическими абразивами обеспечивает более стойкий результат.

Lansky представляет собой конструктивно очень похожую на DMT заточную систему. Только зажим для ножа выполняется из алюминия. Для Lansky характерно огромное разнообразие вариантов поставки, от комплектов с 1-2 камнями, до богатого набора абразивов, рассчитанных, в том числе на заточку серрейторных клинков. Причем встречаются как алмазные камни, так и керамические. На заточной системе можно выставить 4 угла — 17, 20, 25 и 30, чего в принципе, хватает для большинства случаев.

Выводы:

Купив нож, следует заранее решить, будете ли вы самостоятельно его точить, или придется отдавать на заточку к стороннему специалисту. Нужно сказать, что сам процесс заточки, зачастую увлекает гораздо больше чем использование ножа, и доставляет огромное удовольствие.

Точилка для ножей своими руками — чертежи

Каждая хозяйка хоть раз в жизни сталкивалась с тем, что у нее на кухне тупились ножи, которыми она обычно режет хлеб, разделывает мясо или нарезает овощи. Пользоваться такими ножами не только неудобно, но еще и опасно, ведь лезвие может сорваться с продукта и травмировать вас. Поэтому необходимо периодически подтачивать инструмент с помощью специальных устройств. В магазинах подобные приборы представлены в огромном ассортименте, но по определенным причинам они не устраивают потребителей. В такой ситуации может быть изготовлена точилка для ножей своими руками. Чертежи и схемы для работы отыскать, в принципе, несложно, а подробные мастер-классы мы приведем в данной статье.

Какие условия необходимо соблюдать при заточке ножей?

А вы знаете, как правильно точить ножи? На самом деле, существует целый ряд правил, соблюдая которые можно добиться идеального результата.

Необходимые условия выглядят таким образом:

• Для продолжительной и эффективной эксплуатации ножей при их заточке необходимо уделить максимум внимания углу между гранями лезвия. Во время заточки обязательно следует восстановить изначально заданный угол, чтобы он отвечал технологическим нормам, позволял нарезать продукты быстро, эффективно, свободно.
• Необходимо подобрать оптимальный угол для каждого лезвия. Так, например, скальпель или бритва должны иметь угол в 10-15 градусов, приспособления для нарезки фруктов, хлеба и овощей — 15-20 градусов. Ножи для работы с твердыми материалами нужно точить под углом 30-40 градусов.
• Без специального устройства наточить лезвие достаточно сложно. Удерживая нож только руками, обеспечить нужный угол наклона трудно. Так вот именно для облегчения данного процесса существуют точилки.

На самом деле, ножеточка своими руками изготавливается проще простого, ведь все подобные приспособления имеют простую конструкцию и много времени на их создание у вас не уйдет.

Разновидности и изготовление камней для заточки

В продаже имеется большое количество камней, предназначенных для точения ножей, но наиболее популярными из них являются следующие типы:

• Водные инструменты. Работа с ними обязательно предусматривает использование воды, за счет чего экономится поверхность камней.
• Масляный камень. Он по форме и структуре очень напоминает водный, единственное отличие, что его поверхность немного маслянистая.
• Природные камни. Производят их из натуральных материалов, предварительно проходящих промышленную обработку.
• Искусственные инструменты. Изготавливают их из компонентов не натурального типа.
• Резиновые устройства. Они не менее часто встречаются в продаже, но работать с ними крайне неудобно.

Перед тем, как сделать ножеточку в виде абразивного бруска, необходимо приобрести несколько стеклянных пластин толщиной 4-5 мм прямоугольной формы.

Затем выполните изготовление точилки по схеме:

1. При помощи двухстороннего скотча наклейте на поверхность пластин наждачную бумагу разного уровня зернистости.
2. Аккуратно затяните гайки, чтобы стекло не треснуло.

Важно! В процессе эксплуатации такого устройства вода не используется, именно поэтому абразив достаточно быстро изнашивается.

При заточке ножей с помощью абразивного бруска следует избегать слишком резких движений, иначе — он сильно перегреется и лезвие утратит свои полезные свойства.

Изделия для заточки ножей из деревянных брусков

Сделать точилку из двух абразивных и двух деревянных брусков достаточно просто, главное — чтобы исходные материалы имели одинаковый размер.

Потребуется выполнить такие действия:

• Тщательно отшлифуйте деревянные бруски наждачной бумагой, уберите все заусенцы.
• Предварительно разметьте бруски, учитывая необходимый угол наклона.
• Приложите к полученной линии камень, с обеих сторон деревянного бруска отметьте его ширину.
• Произведите пропилы по разметкам на деревянной заготовке.

Важно! Следите, чтобы их глубина не превышала 1,5 см.

• Вставьте абразивные бруски в полученные углубления таким образом, чтобы они совпали с пазами.
• Закрепите болтами точильные камни, снизу прикрепите кусочек резины.

Ножеточка из монтажных уголков своими руками

Воспользуйтесь данным мастер-классом, чтобы у вас получилась качественная ножеточка своими руками. Чертежи можете взять в интернете.

Инструменты и материалы, необходимые для работы:

• Металлические пластины 4 на 11 см.
• Алюминиевые уголки стандартного размера.
• Металлические стержни длиной 15 см.
• Точильный станок с тисками.
• Надфиль.
• Набор болтов и гаек.
• Напильник.

Сделайте точилку по данной инструкции:

1. Сделайте разметку согласно чертежу под отверстия в пластинах.
2. Просверлите отверстия, нарежьте резьбу.
3. Острые края и углы закруглите напильником.
4. В соответствии со схемой сделайте отверстия в уголке.
5. Расширьте надфилем опоры спицы.
6. Нарежьте резьбу в отверстиях для шпилек.
7. Вставьте стержни в крайние отверстия, гайками их зафиксируйте.
8. Вкрутите болт в наиболее широкое отверстие с предварительно накрученной на него гайкой.
9. В остальные отверстия вставьте болты для зажима ножа.
10. Накрутите на концы стержней гайки, сверху уложите уголок для фиксации гаек.
11. Соберите из тонкого металлического стержня, гайки-барашка и двух держателей соберите устройство для удержания камня для заточки.

Важно! Такая точилка может иметь широчайший диапазон градусов угла прижима, она невероятно удобна в плане эксплуатации.

Изготовление электрической точилки для ножей в домашних условиях

Ножеточка электрическая своими руками изготавливается немного сложнее, ведь само по себе устройство имеет непростую конструкцию.

Подготовьте такие материалы и устройства:

• Пылесос.
• План-шайбу.
• Электрический двигатель.
• Станину.
• Ограждение.

Выполните работу, четко следуя схеме:

1. Прикрепите электрический двигатель прямо под станиной. Кроме того, его обязательно необходимо оборудовать кнопками для управления для запуска и прекращения работы.
2. Установите на выходном валу план-шайбу, закройте ее квадратным ограждением с заранее вырезанными пазами.
3. Сделайте отверстие на нижней плоскости стола, которое бы соответствовало размеру рукава пылесоса.

Важно! Электродвигатель совсем не обязательно крепить под основанием план-шайбы. Можно использовать ременную передачу, что слегка усложнит саму конструкцию.

Видеоматериал

С помощью перечисленных приспособлений вы сможете качественно заниматься заточкой ножей, которые будут служить вам продолжительное время, не затупляясь, не ломаясь, не соскакивая с продуктов.

Заточка ножей

Точилка для ножей, типа Apex, из того, что было под рукой

Захотелось мне научиться точить ножи, не скажу, что я совсем не умел это делать. Точил, конечно, руками на камнях, и угол пытался выдерживать, вроде получалось — бумагу ножи кромсали.

Решил подойти к этому процессу более серьезно. И, как водится у нас в России, сделать всё самому из того, что есть под рукой, да еще и даром. Есть у нас такие любители и я такой. Для таких, собственно, и статья.

Посмотрел станки для заточки в интернете, остановился на Апексе. Первым делом поискал её на китайских сайтах, есть, конечно, копии и стоили недорого (до смены курса доллара), сейчас и китайские для нас дороговато стоят. Посмотрел, как это работает, какие нюансы. Да вроде повторить можно.

Делаем Apex

Забегая вперед, скажу, что совсем бесплатно сделать не получилось, пришлось всё же потратиться, но совсем немного. Около 150 рублей.

Вместо основы взял оцинкованный лист 2 мм. Загнул на глаз (почему-то угадал в угол ровно 20 гр.). Закрепил на листе ДСП. Моментом приклеил магниты от старых жестких дисков, понадобилось 3 магнита.

Сначала думал угол менять гайками, но решил, что угол меняется часто и гонять туда — сюда гайки и каждый раз контргаить , чтобы не было люфта, будет неудобно.

Где же взять направляющую для камней? На глаза попалась старая кровать, точнее спинка, помните, наверное, такие были в годы СССР. Чем не штанга из спинки.

Точить решил наждачной бумагой, есть такой метод, вроде получается очень бюджетно и достаточно хорошо. Купил несколько листов шкурки разной зернистости. Чтобы не было остатков наждачки, длину квадратного профиля сделал по ширине листа наждачки 230 мм. На штанге сделал пропил и загнал туда граверную шайбу подходящего размера. Всё сошлось идеально, как будь-то для этого и предназначено.

Боялся, сложно будет отцентровать профиль, но таким способом, профиль сам встал на свое место. Наждачную бумагу приклеиваю на канцелярский клей карандаш.

Шарнир для точилки

Когда собрал, (зажал ШС в хомут), люфт пропал, болты хомута сжимают ШС и люфт уходит, совсем. Получилось лучше, чем на сварке. И при выработке легко заменить.

Как ни странно, все детали встали идеально на свои места. Пришлось делать минимум переделок. Люфта нет. Всё оказалось очень просто, я даже сделал вторую штангу, для полировки режущей кромки.

По накатанному, на вторую штангу затратил от силы полчаса. На грани приклеил:

• кожу для пасты Гои
• чистую кожу
• деревянную линейку с пастой Гои
• чистую деревянную линейку

Пользуюсь ими в разной последовательности.

По сравнению с ручным методом на камнях, точится значительно легче и острее. Бумагу стругают, волосы бреют. Волос стругать не пробовал, думаю, это излишняя острота и в жизни она ни к чему, хотя при должном старании можно добиться и её.

Затрачено:

• ШС-12 – 65 р.;
• латунная втулка — 8 р.;
• хомут — 27 р.;
• барашек – 5 р.;
• длинная гайка – 5 р.;
• лист наждачной бумаги 240 – 2 р.;
• лист наждачной бумаги 600 – 2 р.;
• лист наждачной бумаги 1000 – 10 р.;
• лист наждачной бумаги 2000 – 10 р..

Итого: 134 рублей. Остальное нашлось в гараже даром. И плюс работа руками и головой.

Кому лень возиться, нашел не дорогую точилку того же типа, отзывы хорошие, можно брать.

Если воспользуетесь кэшбэком можно вернуть до 18% от стоимости.

Да, еще из остатков оцинковки сделал приспособление для заточки ножниц. Тут вообще очень просто.

Для контроля заточки использую настольную линзу, также сделанную своими руками.

Острых вам ножей.

• заточка ножей;
• точилка ножей;
• самодельный Apex;
• точилка для ножей;
• станок для заточки.

Эту статью находят по словам:

• точилка апекс самодел наждачная бумага
• точилка для ножей своими руками
• станок для заточки ножей своими руками
• точилка апекс своими руками
• точилка для ножей профессиональная своими руками
• точилка ножей своими руками

Видео по заточке.

Точилка для ножей своими руками

Сделал точилку для ножей под камни Apex- 150х20х5мм. Отличие камней Apex от полноразмерных — цена намного ниже и совсем не дефицит. Больших камней в мире мало осталось- за тысячелетия повыбирали. Но тонкая пластинка камня- это значи что она или гнется или сломается. Пластиковый бланк- приклееное основание для камня- особо не помогает. Поэтому я использовал алюминиевую прямоугольную трубу шириной 20 и 25мм- под размер камня.
Как видно на фотке, толщина бланк+камень или стропа у всех разная, причем если бланк имеет одинаковую толщину, то камень разную. Выровнять мы можем плоскость, но выравнивать толщину- это снимать несколько мм, я попробовал один раз, через три дня сдался. Поэтому выравниваем плоскось и проверяем на ровной поверхности- я лично использую лекальную линейку.

Для зажима бланка я использую самодельную приспособу, у которой рабочая поверхность камня и штока находятся в одной плоскости.

Неважно, если бланк с камнем идет конусом- подкручивая гаечки, мы выравнивает плоскость. Проверяю зазор щупом 0.05мм по все длине.

Так как точим с двух сторон, то при переворачивании ножа угол уходить не должен, поэтому нож зажимаю в держалке.

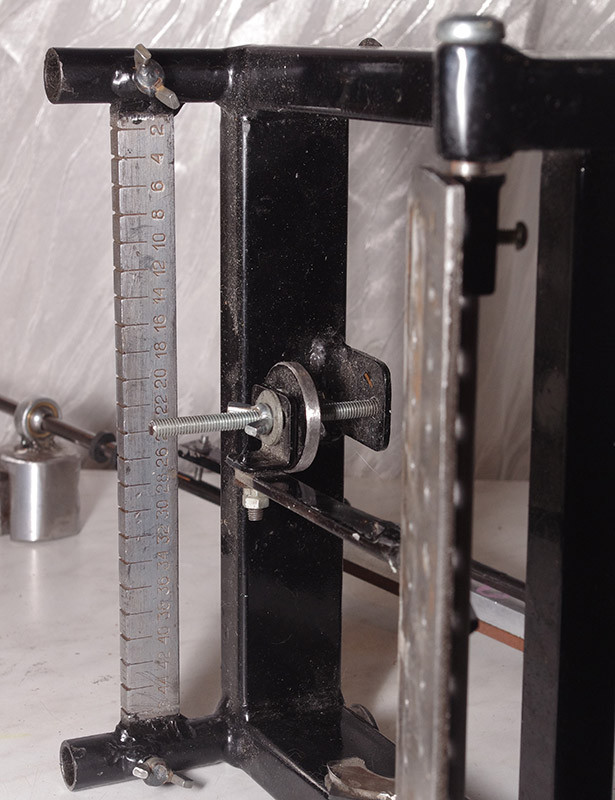

Точилка позволяет менять угол наклона. Крутим барашек и большую контргайку.


Вот так оно выглядит сверху. Два ряда отверстий- ножи бывают узенькими и широкими.

Перемещая ползун вдоль рейки, мы можем точить или перпендикулярно лезвию, или под нужным углом, или учитывать закругление кончика ножа.



Как уже писал, при перевороте ножа угол не меняется.

Угол заточки выставляю один раз- ну, если не делаю микроподводы. Использую электронный кубик, там магнитные держалки, удобно. И записываю углы заточки каждого ножа. Для кухонных ножей это особого значения не имеет, сталь мягкая, а вот твердые охотничьи ножи точить тоскливо, и вот все эти приспособы сильно экономят время да и ресурс камней.

• 05 сентября 2019, 23:50
• автор: AlexanderN
• просмотры: 20499

Там рядом с ней имеются 2 трубки вверх с крепежными барашками — ИМХО, какая-то рамка должна была всталяться?

Предполагаю, что рамка с шарниром для направляющего штока держателя бруска.

Из резьбовых шпилек получится фуфло.
Скользящего узла не получится даже если обтачивать.
Получится пилящий прыгающий узел.Калёной полированной оси в любом случае из резьбовой шпильки не сделать.
Халтура кривыми руками-вот что получится.
Если уж делать то лучше чем люфтящий болтающийся китайапекс за 25 долларов.

Вот вам РАЗМЕРЫ.
А это шаровой подшипник и калёная ось принтера длиной не менее 50см в качестве горизонтальной штанги.
Оптимально заказать на АЛИ смычок длиной 55-60см и диаметром 6мм (8мм такой длины очень тяжёл).
Делать смычок из 2х составных на резьбовой втулке не советую-без токарного станка сделать строго соосно не получится и будет эта кочерга точить линзу.
Вертикальная штанга ф6-8мм и высотой 25см.
Основание рассчитывается по формуле прямоугольного треугольника.До кромки закреплённого лезвия.

Камни СТАНДАРТНЫЕ длиной 150мм с АЛИ или по заказу на форумах, получше.Зажимы камней делаются из любого материала(пластик, дерево, алюминий, сталь) шириной 25мм и универсального крепления от 250 до 100мм.Примитивно-крепление дальнего зажима винтом барашком скользящее на любую длину.Но больше 200мм не удобно и большинство камней 150мм.
Самое сложное это столик для позиционирования лезвия и фиксации зажимами или магнитами или поворотные зажимы.
И изготовление зажимов для камней-все грани строго параллельны и плоские, на одном расстоянии от штока.Камень должен зажиматься строго параллельно штоку!
