Делаем своими руками кондуктор для сверления отверстий

Делаем своими руками кондуктор для сверления отверстий

При создании мебели практически все детали соединяются встык. Для такой цели используются шканты, в которых необходимо сделать отверстия. Именно для этого потребуется кондуктор. Подобное оборудование можно приобрести или выполнить своими руками.

Описание и особенности приспособления

Кондуктор представляет собой планку с несколькими отверстиями и гильзами. Подобное приспособление фиксируется к необходимой детали, а затем в гильзу аккуратно вставляют сверло и выполняют отверстие. Для закрепления двух деталей потребуется один кондуктор, благодаря чему фиксация получается надежной.

Преимущества изделия:

• точность сверления;
• простота и быстрота создания отверстий.

Стоит отметить, что кондукторы иногда применяются в машиностроении, а не только в строительстве. Более того, с помощью данного приспособления можно выполнять отверстия в цилиндрических заготовках и трубах. Также кондуктор позволяет делать перпендикулярные отверстия.

Основные разновидности оборудования

Все кондукторы, используемые в различных отраслях, делятся на несколько групп.

• Накладная разновидность получила такое название из-за особенностей применения. Так, кондуктор аккуратно накладывают на определенную заготовку. Его фиксируют или оставляют без зажима. Благодаря подобному оборудованию удастся выполнить отверстия в ДСП.
• Поворотные модели предназначены для сверления цилиндрических поверхностей. Соответственно, оси поворота могут быть не только горизонтальными и вертикальными, но также и наклонными. В данном случае на корпусе предусмотрены направляющие втулки.
• Опрокидываемая разновидность незаменима при необходимости создания отверстий сразу в нескольких плоскостях.
• Скользящее приспособление приводят в рабочее положение перед выполнением всех отдельных отверстий. Соответственно, такой кондуктор не удастся закрепить на поверхности, из-за чего его использование окажется не очень удобным.

Способы и сферы применения кондуктора

Существует много способов использования подобного оборудования. Естественно, основной сферой считается строительная отрасль.

Мебельная промышленность

При сборке мебели может оказаться, что некоторых отверстий не хватает. Именно по этой причине придется сверлить различные детали своими руками. Чтобы выполнение работы не вызвало сложностей, необходимо использовать кондуктор. Это сделает сборку мебели точной и быстрой. Применение подобного оборудования действительно актуально, если у вас нет сверлильного станка.

Хотя сегодня существует большой выбор фурнитуры и крепежных изделий, в процессе сборки мебели по-прежнему часто используются шканты. Их необходимо устанавливать очень точно, иначе детали будут смещены. Чтобы избежать такого неприятного последствия, следует воспользоваться кондуктором.

Сверление труб

При необходимости подготовки отверстий в трубах и различных заготовках цилиндрической формы использование сверла окажется не лучшей идеей, поскольку оно нередко соскальзывает, а значит, отверстия не будут иметь нужной формы. Чтобы облегчить выполнение работы, следует воспользоваться универсальным кондуктором.

Стоит отметить, что существует специальное оборудование, которое позволяет выполнять перпендикулярные отверстия, а это очень важно при обработке скругленных элементов и кромок заготовок.

Покупной или самодельный кондуктор?

Как уже упоминалось ранее, подобное изделие незаменимо в процессе сборки мебели. Некоторые люди создают эти приспособления своими руками, а другие предпочитают покупать.

Кондукторы продаются практически в любом строительном магазине, однако готовая продукция может не подойти для конкретных целей. Также важно помнить, что стоимость устройства зависит от назначения, размеров и фирмы-производителя. Самые простые варианты стоят недорого, чего нельзя сказать о профессиональном оборудовании с большим количеством дополнительных функций.

Многие потребители предпочитают делать кондуктор своими руками. Для этой цели потребуется металлический лист или деревянная доска. Здесь подготавливают отверстия, которые выступят в роли направляющих. В целом с такой работой справится каждый.

Создание кондуктора своими руками

Как уже упоминалось, сделать подобное изделие для сверления можно самостоятельно. Для этого нужно подготовить сварочный аппарат, болгарку, дрель и несколько слесарных инструментов. Также потребуется арматура размерами 10х10 мм.

• Заготовку зачищают наждачной бумагой и выполняют разметку. Согласно принятым стандартам расстояние между центрами должно составлять около 32 мм.
• Далее высверливаются шаблонные отверстия.
• Следующий этап – создание упора. Это может быть металлическая пластина толщиной в 1 мм. Ее аккуратно сгибают и подготавливают место для резьбы.
• Затем обе детали аккуратно соединяют.

Чтобы процесс сверления отверстий не вызвал никаких сложностей, стоит использовать кондуктор. Подобное оборудование действительно незаменимо в процессе сборки мебели. Его можно приобрести, но лучше сделать своими руками, ведь самодельное устройство точно подойдет под конкретные нужды.

Кондуктор, контролер

Кондуктор или контролер в транспорте – это тот, кто продает пассажирам билеты, и/или контролирует их наличие. Специфика этой работы может немного различаться в зависимости от населенного пункта (например, в некоторых городах есть электронные проездные и валидаторы, в других их нет), однако суть ее неизменна. Устроиться на такую работу, как правило, несложно, однако она несет общественную значимость и требует определенных умений и навыков для успешного выполнения. Кстати, в 2021 году центр профориентации ПрофГид разработал точный тест на профориентацию. Он сам расскажет вам, какие профессии вам подходят, даст заключение о вашем типе личности и интеллекте.

Краткое описание: кто такой кондуктор/контролер?

Пожалуй, это та работа, суть которой объяснять не надо. Все люди хотя бы иногда пользуются общественным транспортом, и поэтому неизбежно прибегают к услугам кондукторов или сталкиваются с контролерами. Это профессия, которую вряд ли выбирают по призванию, но в ней, как и в любой другой, есть свои плюсы.

Особенности профессии кондуктора/контролера

Как правило, работник, которого называют кондуктором, занимается именно продажей билетов. Чаще всего для покупки проездного талона пассажирам нужны наличные, хотя в крупных городах имеется и возможность оплаты картой, равно как и технология оплаты проезда при помощи электронного проездного или покупки билетов через электронный терминал. В таком случае к обязанностям кондуктора добавляется проверка того, оплатил ли проезд каждый конкретный пассажир, и продажа ему билета лишь в случае необходимости. В этой ситуации он совмещает в себе функции кондуктора и контролера.

В некоторых системах общественного транспорта существует отдельная должность контролера. Он не находится в транспортном средстве, следующем по конкретному маршруту, постоянно. Вместо этого он заходит в автобус/трамвай/троллейбус/поезд, проверяет у всех пассажиров наличие билетов, взимает штрафы с безбилетников, и покидает транспортное средство. Такой способ контроля сознательности граждан распространен в городах, где нет кондукторов как таковых, а процесс «обилечивания» в принципе выполняется через электронные терминалы.

Таким образом, основные обязанности кондуктора/контролера в общем случае сводятся к следующим:

• Продажа билетов пассажирам.
• Контроль за тем, чтобы все пассажиры приобрели проездные документы.
• Взимание штрафов с безбилетников.

Кондуктор/контролер также помогает пассажирам и водителю при возникновении каких-либо сложных ситуаций. Он должен хорошо разбираться в технике безопасности и правилах использования аварийного выхода транспортного средства. Кроме того, к нему могут обращаться с вопросами по поводу маршрута. Отвечать на них кондуктор не обязан, но поделиться своими знаниями с пассажирами, которые плохо ориентируются на местности, он может.

11.3. Монтаж конструкций при использовании одиночных кондукторов

При наличии монтажной оснастки в виде одиночных кон­дукторов (рис. 11.1) монтаж каркаса лучше выполнять по раз­дельной схеме. Сначала в пределах монтажного участка уста­навливают все колонны, выверяют их, закрепляют на сварке и заделывают стыки.

Рис. 11.1. Одиночный кондуктор для колонн многоэтажных зданий: 1 — монтируемая колонна; 2 — уголковая стойка кондуктора; 3 — стык колонн; 4 — нижестоящая колонна; 5 — одиночный кондуктор; 6 — междуэтажное перекрытие; 7 — регули­ровочные винты для установки и выверки колонн

После установки ригелей, сварки и замоноличивания их узлов приступают к монтажу элементов лест­ничных клеток и укладке плит перекрытий. Сначала уклады­вают распорные плиты между колоннами, затем основные или промежуточные. Все плиты надежно приваривают к ригелям и швы между элементами заделывают бетоном. К монтажу кон­струкций следующего яруса приступают после достижения бе­тоном в швах не менее 70% проектной прочности.

Для выполнения сварочных работ кондуктор может быть снабжен специальной площадкой. Для монтажа колонн со стыком выше уровня перекрытия используют кондуктор с ро­ликами на концах, что позволяет снизить силы трения и осу­ществить установку колонн первоначально в положение, близ­кое к проектному. Корректируют положение колонны с помощью регулировочных винтов кондуктора.

Собирать элементы каркаса следует поэтажно. До установ­ки колонн на каждом ярусе на оголовках нижестоящих колонн закрепляют с помощью винтов кондукторы. Поднятую краном колонну заводят в хомуты кондуктора и плавно опус­кают на оголовок нижестоящей колонны. Колонны приводят в проектное положение с помощью винтов кондуктора, обес­печивая соосность устанавливаемой и нижестоящих колонн. По вертикали их выверяют с помощью верхних винтов кон­дуктора. Точность приведения колонны в вертикальное поло­жение контролируют теодолитом по двум осям. Несоосность установленных и нижестоящих колонн после выверки не должна превышать 5 мм, а отклонение их от вертикали не бо­лее 3 мм.

После выверки приступают к укладке ригелей первого эта­жа яруса колонн и сварке закладных деталей ригелей и ко­лонн. Кондукторы можно переставлять на следующую пози­цию только после сварки стыков колонн, укладки и сварки ригелей, укладки распорных и основных плит перекрытия. В случае применения сборных перегородок последние устанавли­вают до укладки рядовых плит перекрытия.

После окончания монтажа и сварки всех элементов перво­го этажа яруса приступают к монтажу элементов второго эта­жа того же яруса.

11.4. Монтаж конструкций при использовании групповых кондукторов

При наличии групповых кондукторов (рис. 11.2) монтаж выполняют по комплексной схеме. В каждой ячейке последова­тельно устанавливают, выверяют и закрепляют все элементы каркаса и после этого перемещают кондуктор на следующую стоянку. После установки колонн их раскрепляют хомутами кондуктора, осуществляют предварительную точечную сварку, укладывают ригели и сваривают их стыки с колоннами, укла­дывают и сваривают распорные плиты с закладными деталями ригелей, сваривают стыки колонн по высоте, укладывают и приваривают основные плиты перекрытий (в ячейках без кон­дукторов). Основную часть этих работ выполняют с настила (настилов) группового кондуктора.

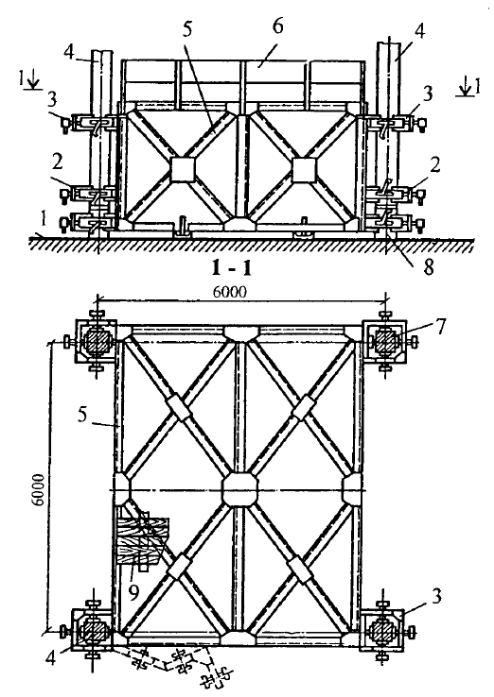

Рис. 11.2. Групповой кондуктор для четырех колонн:

1 — перекрытие; 2, 3 — хомуты кондуктора; 4, 7 — колонны; 5 — кондуктор; 6 — перила; 8 — оголовок нижестоящей колонны; 9 — рабочий настил

Простейшими средствами для временного крепления и вы­верки многоэтажных колонн служат наклонно-связевые систе­мы, состоящие из подкосов и струбцин, шарнирно соединен­ных с хомутами в основании конструкций. При расположении в двух взаимно перпендикулярных плоскостях такие системы позволяют достаточно точно проводить выверку конструкций.

Для монтажа железобетонных конструкций многоэтажных зданий используют пространственные кондукторно-связевые си­стемы в виде плоских и пространственных кондукторов. Плос­кие кондукторы используют для монтажа рам. Применяемый кондуктор представляет собой пространственную конструк­цию, которая устанавливается в строго проектное положение и служит базой для установки рамы.

Групповой кондуктор предназначен для сборки каркаса с колоннами длиной до 18 м, расположенными по сетке 6×6 м. Он состоит из четырех стоек, связанных между собой в четы­рех уровнях поясами в виде ферм. Кондуктор оснащен пово­ротными площадками, а также кольцевыми подмостями, обес­печивающими удобство и безопасность выполнения работ при укладке и сварке ригелей двух этажей. Кроме того, на стойках кондуктора укреплены два ряда хомутов. Нижний и верхний ряды служат для выверки и временного крепления соответст­венно низа и верха устанавливаемой колонны. Верх колонны крепится примерно на уровне второго этажа. На кондукторе также имеются подкосы для его крепления к ранее смонтиро­ванным конструкциям, а также струбцины для выверки и вре­менного крепления перегородок. Масса кондуктора около 5 т.

После окончательной сварки стыков колонн высотой на этаж групповой кондуктор перемещают по перекрытию в сле­дующую ячейку; передвижение кондуктора в пределах этажа обычно осуществляют с помощью лебедки. С этажа на этаж кондуктор переставляют в собранном виде башенным краном. Если колонны запроектированы на два этажа, монтаж также осуществляют с помощью группового кондуктора по комплек­сной схеме.

Для обеспечения непрерывного потока работ комплект монтажного оборудования должен состоять из четырех группо­вых кондукторов. В этом случае последовательность установки конструкций такая же, как при использовании РШИ. Монти­руют каркас с применением групповых кондукторов в следую­щей последовательности: кондуктор с помощью крана подают на перекрытие монтируемого этажа, устанавливают на деревянные прокладки и закрепляют к ранее смонтированным конструкциям с помощью четырех подкосов, каждый из кото­рых имеет на конце крюк и фаркопф (стяжную муфту). При установке колонн в стаканы фундаментов кондукторы крепят к петлям фундаментов, а при установке кондукторов на пере­крытие — к монтажным петлям ригелей.

Перед установкой колонн необходимо повернуть в рабочее положение и застопорить рабочие площадки, нижние и верх­ние хомуты. Колонну краном подают в зону нижестоящей, монтажники принимают ее, заводят в раскрытые хомуты кон­дуктора, опускают на нижестоящую колонну или в стакан фундамента, после этого хомуты закрывают. С помощью за­жимных винтов хомутов колонну временно крепят и расстроповывают. Ее выверяют с помощью теодолита по двум взаим­но перпендикулярным осям. Положение колонны в процессе выверки регулируют с помощью винтов хомутов. Монтаж ри­гелей и плит перекрытий верхнего яруса осуществляют с кон­струкций смонтированного этажа при расположении рабочих на специальных передвижных площадках-стремянках.

Кондуктор скважины, что это такое?

Для удобства бурения скважин на воду глубиной свыше 20 м в сложных грунтах, кроме основной эксплуатационной трубы устанавливают вспомогательные. Труба, проходящая по всей длине скважин до известняка, называется обсадной. Она предназначена для фиксации формы канала ствола, закрепления его стенок, предотвращения попадания сточный поверхностных вод. Труба, служащая для закрепления верхних слоев грунта, предотвращения их осыпания – кондуктор. Этот конструктивный элемент имеет относительно небольшую длину – от пяти до десяти метров, и диаметр – на один-два номера больше, чем обсадная труба.

Труба с самым большим диаметром (при бурении скважин на воду) – свыше 200 мм – это направление. Ее монтируют после прохода первых двух-трех метров. Цель направления – обеспечить установку технологического оборудования и задать углы бурения – зенитный и азимутальный.

Из чего состоит скважина?

В устройстве скважин выделяют элементы:

• Устье – верхняя часть канала;
• Забой – нижняя точка проходки, дно;
• Ствол – канал, разбуренная полость скважины; внутри ствола располагаются трубы и оборудование;
• Фильтр – тот элемент, который непосредственно контактирует с водоносным пластом; в качестве фильтра могут использоваться природные прочные подземные породы или фильтровальные устройства.

Вид скважины выбирают в зависимости от расчетного потребления воды. Для обеспечения жизнедеятельности обычной семьи и полива участка площадью 10 соток достаточно 2 кубометров воды в час. Такой объем обеспечит скважина на песок диаметром до 120 мм. Более высокие потребности в воде, связанные с эксплуатацией стиральных, посудомоечных машин, поливом требуют подъема значительных масс воды – от 4-х кубометров.

Для водообеспечения частного дома используют скважины различной глубины и диаметра. Требуемые характеристики скважины определяют до начала выполнения работ. Наиболее доступная, наименее затратная – как в изготовлении, так и в обслуживании – скважина на песок. Ее глубина составляет два десятка метров, что дает возможность пользоваться недорогими насосами: ручными или вибрационными. Величина диаметра канала существенного значения не имеет, главное – чтобы проходил шланг с фильтром.

Когда необходим кондуктор?

Справка: дебит скважины – количество продукта (в нашем случае – воды), которое скважина может стабильно выдавать в единицу времени. Дебит является важнейшей характеристикой скважины.

Скважина с наиболее устойчивым дебитом – артезианская, проходит сквозь следующие почвенные слои:

• пески, супеси;
• глины, валуны;
• галечник;
• известняки трещиноватые;
• суглинки;
• щебень, гравий;
• мергели.

Ниже прочих мелкодисперсных слоев располагаются водоносные известняки.

Отличие артезианского слоя от фильтровального заключается в том, что водоносный бассейн расположен между водоупорными грунтами. По чистоте артезианская вода превосходит любую другую. Водоносные пласты располагаются на больших территориях, все они в большинстве случаев сосчитаны и учтены. Доступ к артезианской воде, в отличие от фильтровальной, есть не везде.

Воды в артезианских слоях находятся под давлением, которое иногда достигает такой силы, что скважины фонтанируют. Чаще после вскрытия водоносного слоя вода поднимается по каналу вверх до определенной отметки. Иногда высота ее подъема незначительна.

Для выкачки воды используют насосы глубинного типа – погружные. Их диаметр зависит от часовой производительности и составляет 75-100 мм. По этой причине к основным характеристикам артезианских скважин относят соосность и величину сечения ствола скважины.

В грунтах плотных – глинистых, гранитных – для обеспечения работы скважины достаточно одной трубы. Ее опускают до уровня водоносных известняков, промежуток между стенками и грунтом уплотнят глиной. Нижнюю часть оставляют открытой: неразрушающийся известняк без глинистых и песчаных примесей обладает достаточной пористостью и прочностью, чтобы выполнять функцию нижней трубы.

В случае, когда в водоносных слоях присутствует глина и песок, внутрь первой трубы, которая становится обсадной, помещают вторую – эксплуатационную. Внутренняя труба должна доходить до водного зеркала, но иногда ее перфорируют и доводят до самого дна.

Ствол скважины может проходить через неустойчивые грунты. Для бурения сложность представляют пески, насыпные неуплотненные слои или глинисто-песчаные водонаполненные пульпы. При проходке сквозь такие слои сложно бывает обеспечить вертикальность канала и его диаметр: стенки обрушаются, ствол в буквальном смысле может уплыть – искривиться, изогнуться. Для защиты стенок ствола применяют такое устройство, как кондуктор – трубу, диаметр которой больше, чем сечение обсадной трубы.

Обычно неустойчивые подземные слои располагаются на глубине 5-20 м, такой же длины нужен кондуктор. При проходке сложных грунтов, выполняемой без предварительной геологоразведки, может потребоваться несколько кондукторов, устанавливаемых по принципу телескопа. В этом случае необходимо соблюсти условие: диаметр первого (внешнего) кольца и всех промежуточных должен быть таким, чтобы в последнюю, самую тонкую трубу можно было опустить насос.

Технология монтажа

Буровые работы осуществляют вручную или с помощью специального оборудования. В первом случае применяют шнек – лопастной бур, подобное тому, которым сверлят лунки во льду. С помощью шнека можно добраться до воды, залегающей в песчаных грунтах на глубине до 30-ти м. Особенностью таких почв является мягкость и наличие слоев из водно-песчаной пульпы. Чтобы их пройти, нужна скважина с защитным кондуктором.
