Не рассеивается. Таково свойство лазера. Обычно, свет рассеивается. Чем больше расстояние от источника, тем менее заметен луч. В лазере же пучок столь плотный, что остается в виде тонкой нити на протяжении десятков метров.

Этим воспользовались создатели лазерного уровня. Это разновидность нивелира – прибора, определяющего разность высот меж несколькими точками. Самый простой строительный уровень – палка с жидкостной вставкой в центре.

В этой ставке — пузырек. Стоит посередине палки, высота всех точек на плоскости совпадает. Смещение пузырька в одну из сторон – свидетельство перекоса. Однако, простой нивелир бывает неточным, показания дает лишь в одной плоскости и на ограниченном расстоянии. Вот и переходят строители на лазерный уровень. Его описание и характеристики, далее.

Описание и характеристики лазерного уровня

Внешне лазерный уровень – нивелир на треноге с пластиковым корпусом и латексным покрытием. Последнее амортизирует удары, сохраняя целостность прибора и его «начинки». Силиконовое покрытие препятствует проникновению внутрь нивелира пыли и влаги. Это тоже продлевает жизнь аппарата.

Главные герои «начинки нивелира – диоды. Они дают направленные пучки света, выходящие через окошки-экраны в корпусе. Свет диодов в уровнях бывает красным или зеленым.

Прочие тона хуже видны на дальних расстояниях и в темноте. Работать приходится в разных условиях. Когда-то нужно выставить уровень фундамента перед укладкой строительных блоков. Сделать это по светлу возможность есть не всегда.

В потемках, порой, проводят и работы по электрификации. Так же, лазерный нивелир пригождается при укладке керамики, поклейке обоев, изготовлении мебели и конструкций из гипсокартона. В роли штукатурных маяков герой статьи тоже удобен. Маяками отделочники именуют точки, указывающие уровень нанесения на стены строительной смеси.

Виды лазерных уровней

Классификация лазерных нивелиров связана с их возможностями. Одна из них – характер световых указателей. Относительно него уровни делятся на:

• Дискретные. Обычно, являются ответом на вопрос: — «Какой самый дешевый лазерный уровень?» аппараты группы расставляют на плоскости точки. Их бывает минимум 2-е. Это самый бюджетный вариант.«Стреляют» огоньки в разные стороны. Можно перенести, к примеру, разметку с одной стены на противоположную. Дальность прострела составляет до 400-от метров. Это рекорд среди лазерных нивелиров. Так же, они выделяются яркостью точек.

По сути, уровни категории являются лазерными указками. Важно не допустить их смещения во время работы. Малейшая подвижка аппарата, незамеченная мастером, ставит крест на всей разметке.

Ведь поставив одну точку на плоскости, следующие отбрасывают от нее. Даже без подвижек дискретные лазеры дают погрешность. Неудобства доставляет, так же, узкая направленность лазера. Разметку делают на плоскости, вдоль которой он направлен.

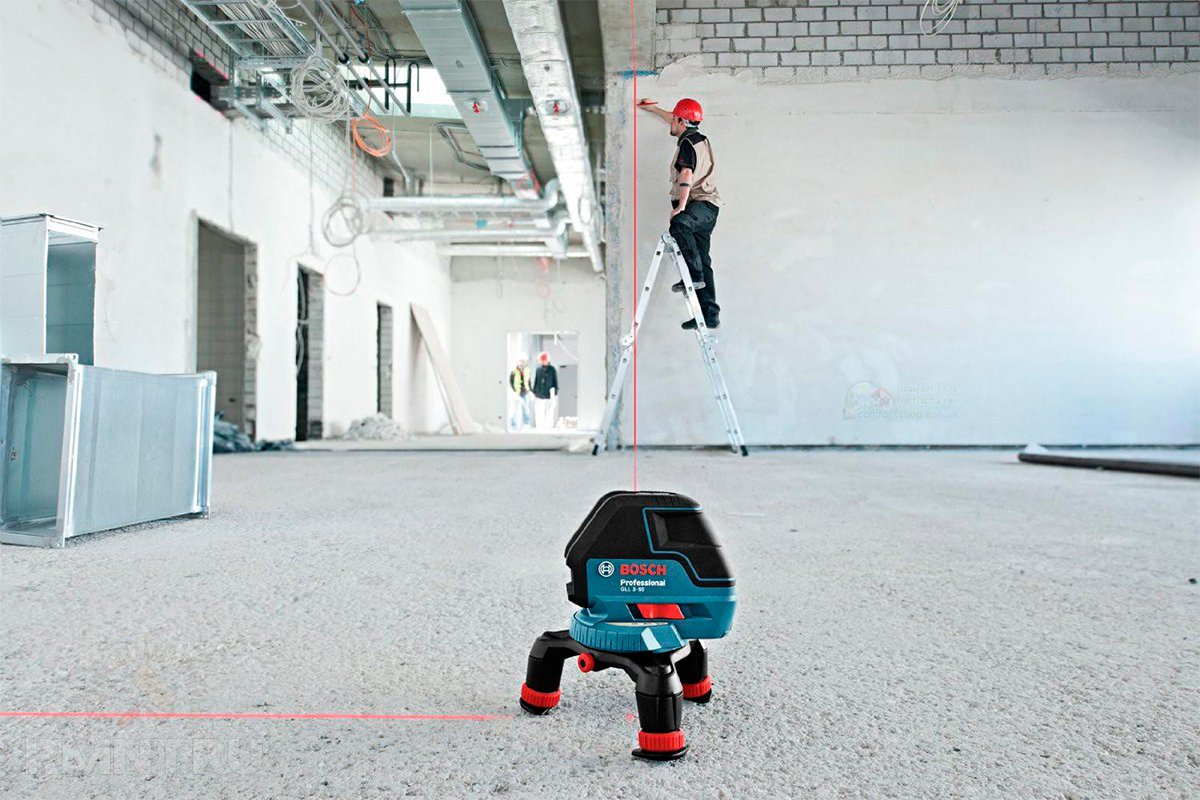

• Начертательные. Их еще именуют линейными. Такие модели рисуют цельные линии. Встречаясь с препятствиями, они отображают на них точки. Иначе говоря, аппараты строят плоскости. Поставишь нивелир в углу комнаты, а разметка видна повсеместно. Это итог установки в конструкции дополнительной линзы. Она слегка рассеивает свет в плоскости. Именно поэтому к точке «лазерной указки» прибавляется линия. Она была и до этого, но оставалась незаметной глазу.

Линейные уровни, в отличие от точечных, снабжены системой автовыравнивания. Она устраняет типичную для дискретных аппаратов погрешность в 3-6 градусов. Избавиться от нее помогает электроника, либо стоящий под уровнем маятник. Он всегда стремится занять перпендикулярное земле положение.

За плюсами линейных лазеров скрыты минусы. На свету лучи видно плохо. Дальность прострела не превышает 60-ти метров. Чтобы четко видеть луч на всем расстоянии приходится надевать специальные очки.

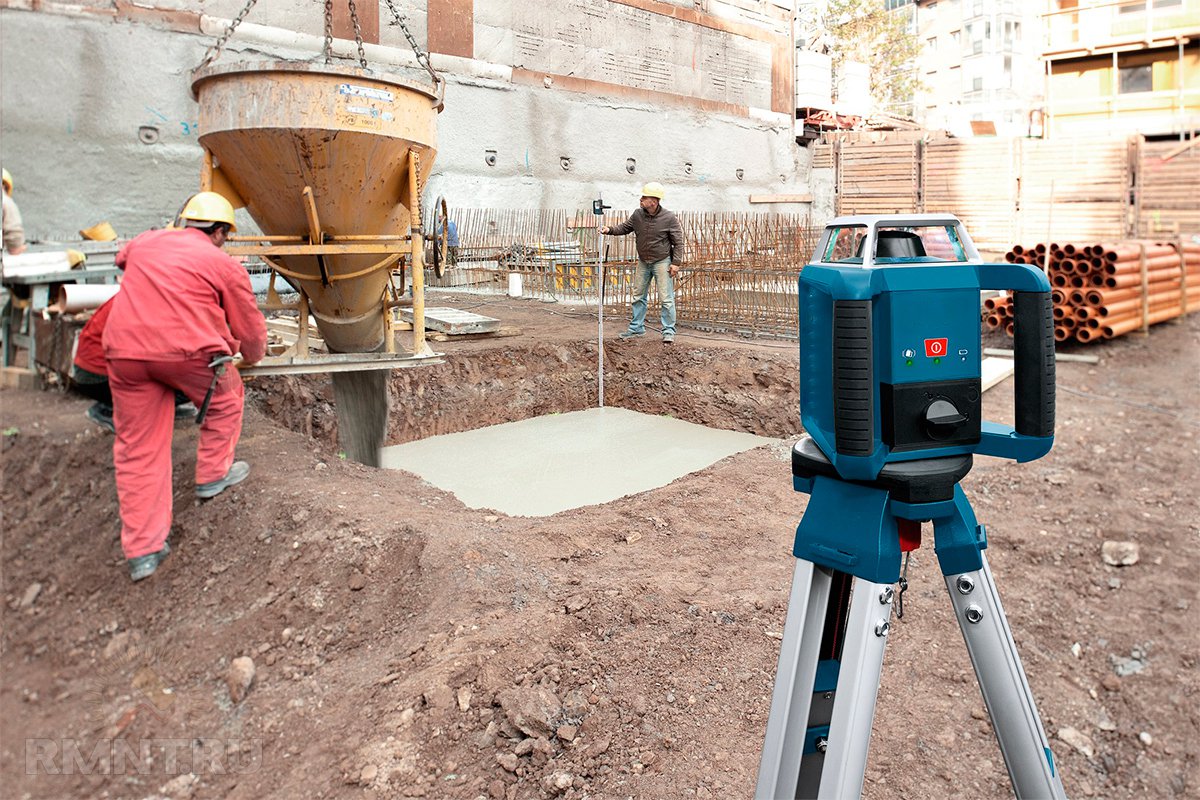

• Ротационные. Они дают указатели не в периметре 160-ти, как линейные, а 360-ти градусов.Лазерный уровень, как понимаем, вращается. Линейные же модели и дискретные статичны. Значит, ротационные нивелиры могут очерчивать не только вертикальные и горизонтальные, но и наклонные плоскости. Дальность «стрельбы» аппаратов класса достигает 300-от метров. Лучи отлично видны в любое время суток, хоть на улице, хоть в помещении. К тому же, у ротационных нивелиров широкий угол выравнивания в 6 градусов.

Ротационные лазеры сугубо профессиональные. В бытовом пользовании они дорогостоящи, не применяются на 100%. Выбирать прибор нужно в соответствии с целями и запросами.

Как пользоваться лазерным уровнем

В вопросе, как пользоваться лазерным уровнем, важна инструкция. Она прилагается к выбранному аппарату. Из общих рекомендаций укажем предварительную зарядку нивелира. Приборы работают либо от аккумулятора, либо от батарей.

Последние вставляются в отсек питания и меняются при истощении. Аккумуляторы разряжаются и заряжаются вновь. Важно выбрать тип блока питания. Литий-ионные аккумуляторы, к примеру, отлично работают в отапливаемых помещениях, но недееспособны при минусах.

Перед установкой нивелир включают. Появились лазер или точка, значит прибор рабочий. Приступаем к настройкам:

-Предупреждаем окружающих о работах. Лазер может травмировать глаза. Для этого нужно прямое попадание луча на сетчатку.

— Исключаем препятствия на пути лазера, дабы эффект преломления света не привел к ложным указаниям.

-Располагаем нивелир на минимальном расстоянии от объекта. Это уменьшит погрешность. Даже в хваленых линейных аппаратах она составляет сантиметр на 100 метров.

-Ставим прибор на ровное основание и надежно фиксируем прибор на штативе. Пошатывания ведут к отклонению указателей.

-Выравниваем прибор по горизонту. Поможет пузырьковый уровень. Он встроен в модели лазерных нивелиров, лишенных функции автовыравнивания. Уровень лазерный самовыравнивающийся подает звуковой сигнал. Писк исчезает во время полного выравнивания аппарата.

Подмогой в пользовании героем статьи становится приемник лучей. Пользование им выгодно на улице при ярком свете. Прибор делает световые линии четче. Просматриваться лазеры начинают на расстоянии вдвое раз превышающем рабочее. Если выбран лазерный уровень Bоsch, приемник лучей желательно брать этой же фирмы. Меж приборами разных производителей бывает несовместимость.

Есть нивелиры, для коих приемники лучей вовсе не предусмотрены. В этом случае выручает отражательная пластина. Она крепится на уровне, увеличивая дальность лазера примерно на треть.

Как выбрать лазерный уровень

Уже говорилось, что прибор выбирают по потребностям. В соответствии с ними выбирают и некоторые дополнения. При работе на больших объектах, к примеру, пригождается мишень. Она может идти в комплекте с нивелиром. Выглядит девайс как и обычная мишень.

Повешенная в удалении от уровня, она позволяет настроить луч в точку, стоящую под или над основной плоскостью. Карандашную метку, к примеру, с расстояния не заметишь. Мишень же видна издалека.

В комплекте с нивелиром может идти, так же, рейка. Она нужна при отметке на плоскости нескольких параллельных точек. Дополнительно, рейка помогает работать с нивелирами на штативах. Девайс замеряет их высоту.

Кроме дополнений в нивелире важен его тип. О преимуществах и недостатках определенных видов сказано еще не все. Так, аппараты с электроникой готовы к круглосуточной работе.

Модели с маятником останавливаются каждые 20 минут, требуя подзарядки. Таков, к примеру, лазерный уровень Ada PROLiner 2V. Монтажники шутят, что маятниковые нивелиры для тех, кто ходит на перекуры.

Распознать профессиональный аппарат поможет не только его класс, но и показатель погрешности. Он указан в сопроводительных документах. Если написано 0,3-0,4 миллиметра на метр, уровень мощный и функциональный. Погрешность больше 0,4 миллиметров свойственна для посредственных, бытовых моделей.

Выбрав нивелир, желательно проверить его в магазине. Может обнаружиться, к примеру, дугообразное искажение линии вниз или вверх. Получаются грустная и веселая «гримасы». Для покупателя веселого мало.

Придется оплачивать ремонт лазерного уровня, или ждать инструмент с сервисного обслуживания. Туда же отправляются приборы с застревающими во время определения положения метками.

Это свидетельство проблем в подвесной системе. Проблемы часто возникают и с определением вертикали. От истинной луч уровня может отклониться. Полностью «обездвиживает» прибор поломка излучателя.

Прибор перестает подавать сигналы. В общем, проверка нивелира при покупке не помешает. Так же, нужно учесть возможность ремонтных работ в дальнейшем. Чем проще аппарат, тем быстрее и дешевле его восстановят. Так что, при бытовых потребностях незачем переплачивать за нивелир профессионального ранга.

Цена лазерного уровня

Цена лазерного уровня зависит от типа аппарата, бренда. Бюджетные модели стоят от 1500 рублей. За эту сумму получают точечные или линейные модели с 2-мя указателями. Для бытовых нужд достаточно.

Профессионалам требуются уровни, выдающие множество плоскостей, еще и точки в придачу. Нужны высокая точность, беспрерывная работа. В общем, ценник на профессиональные лазерные уровни начинается от 9000 рублей. Максимальная стоимость редко перешагивает за 26000.

ВОЛМА-Нивелир Экспресс

ТУ 23.64.10-005-88933857-2020 соответствует ГОСТ 31358 «ВОЛМА — Нивелир Экспресс» — сухая смесь на основе смешанного вяжущего, минеральных наполнителей и модифицирующих добавок.

Для ручных или механизированных работ по выравниванию бетонных и цементно-песчаных оснований пола внутри помещений под последующие декоративные покрытия (линолеум, ламинат, плитку, паркет и т.п.) толщиной от 5 до 100 мм. Рекомендуется к применению в жилых и общественных помещениях с сухим и нормальным уровнем влажности.

Основание должно соответствовать требованиям СП 71.13330.2017, быть прочным, без отслоений, чистым, без пыли, грязи и жировых пятен. «Возраст» цементно-песчаного основания должен составлять не менее 28 суток, а бетонного — не менее 3-х месяцев.

До заливки нужно закрепить демпферную ленту по периметру стен и колонн в местах примыкания к полу. Все металлические элементы, соприкасающиеся с раствором смеси, защитить от коррозии.

Необходимую толщину будущего слоя устанавливают при помощи переносных маяков-реперов и нивелирующей линейки. Обозначить участки для заливки пола. Если участок под выравнивание более 50 кв.м. и с диагональю более 10 м., в полах следует устраивать деформационный шов и обязательно над существующими швами в несущем основании. Основание пола и места стен, которые будут в контакте с наливным полом, необходимо обработать грунтовкой Волма «Универсал» 2-3 раза. К заливке наливного пола можно приступать после полного высыхания грунтовки.

Для ручного нанесения: сухую смесь высыпать в чистую воду (температура воды от +5 до +20 ºС), исходя из пропорции 0,29 — 0,34 л воды на 1 кг, и перемешать с помощью профессионального миксера или дрели с насадкой до состояния однородной массы в течение 3-5 минут. Дать отстояться раствору 3 минуты и затем повторно перемешать. Не допускайте передозировки воды!

Для проверки консистенции необходимо вылить 1,0 л раствора на ровное не впитывающее основание (например, стекло, пленка, фольга). Диаметр пятна должен быть 50-55 см.

Для машинного нанесения: сухую смесь засыпать в бункер машины (агрегата) и, регулируя расход воды, подобрать требуемую консистенцию смеси.

Проверка консистенции: вылить 1,0 л раствора на ровное не впитывающее основание (например, стекло, пленка, фольга). Диаметр пятна должен быть 50-55 см.

1. Приготовленный раствор смеси «Волма-Нивелир Экспресс» выливать равномерно до необходимой толщины, избегая перерывов более 10 минут.

2. Затем, начиная с участков, примыкающих к стенам и колоннам, удалить из раствора воздушные пузырьки при помощи игольчатого валика или строительной швабры 1 м или 2м. Движения строительной шваброй проводят вдоль и поперек залитой поверхности, создавая «волну».

3. Время на заливку наливного пола «Нивелир Экспресс» зависит от условий (температура, влажность, впитываемость основания, толщина слоя) и составляет не более 40 минут.

4. Во время твердения раствора в течение первых двух дней следует избегать сквозняков и попадания прямых лучей солнца. Затем обеспечить естественную вентиляцию и проветривание помещений, не используя тепловые пушки. В зимний период времени не допускать снижения температуры воздуха в помещении ниже + 5° С

5. Время высыхания наливного пола зависит от толщины слоя, температуры и влажности в помещении.

6. Укладку декоративного покрытия на выровненный пол можно производить не менее чем через 7 суток после заливки. Остаточная влажность залитого пола при укладке последующего покрытия не должна превышать 1%.

«ВОЛМА-Нивелир Экспресс» подходит для работы в системе «теплый пол»

Минимальный слой при заливке наливного пола в системе «теплый пол» составляет 45 мм. В случае, если система «теплый пол» вмонтирована в базовое основание, толщина заливки – от 5 до 100 мм. Первое включение пола с подогревом производить не ранее чем через 7 суток после заливки пола, установив температуру 25°-27°С на 2-4 суток. Полная эксплуатация «теплых полов» — не ранее, чем через 28 суток.

Мешки с сухой смесью «ВОЛМА-Нивелир Экспресс» хранить на деревянных поддонах в сухих помещениях. Не допускать контакта с водой. Гарантийный срок хранения (срок годности) в неповрежденной фирменной упаковке — 12 месяцев с даты изготовления.

Работы выполнять согласно строительным требованиям, стандартам и правилам безопасности и гигиены труда.

Лазерный построитель плоскостей: как выбрать уровень

Отвесы и водяные уровни постепенно уходят в забытьё, ведь большинство каменщиков и отделочников пользуются лазерными уровнями и построителями плоскостей, которые позволяют сохранять качество работ при высоких темпах. Мы расскажем вам о разновидностях нивелиров и осепостроителей.

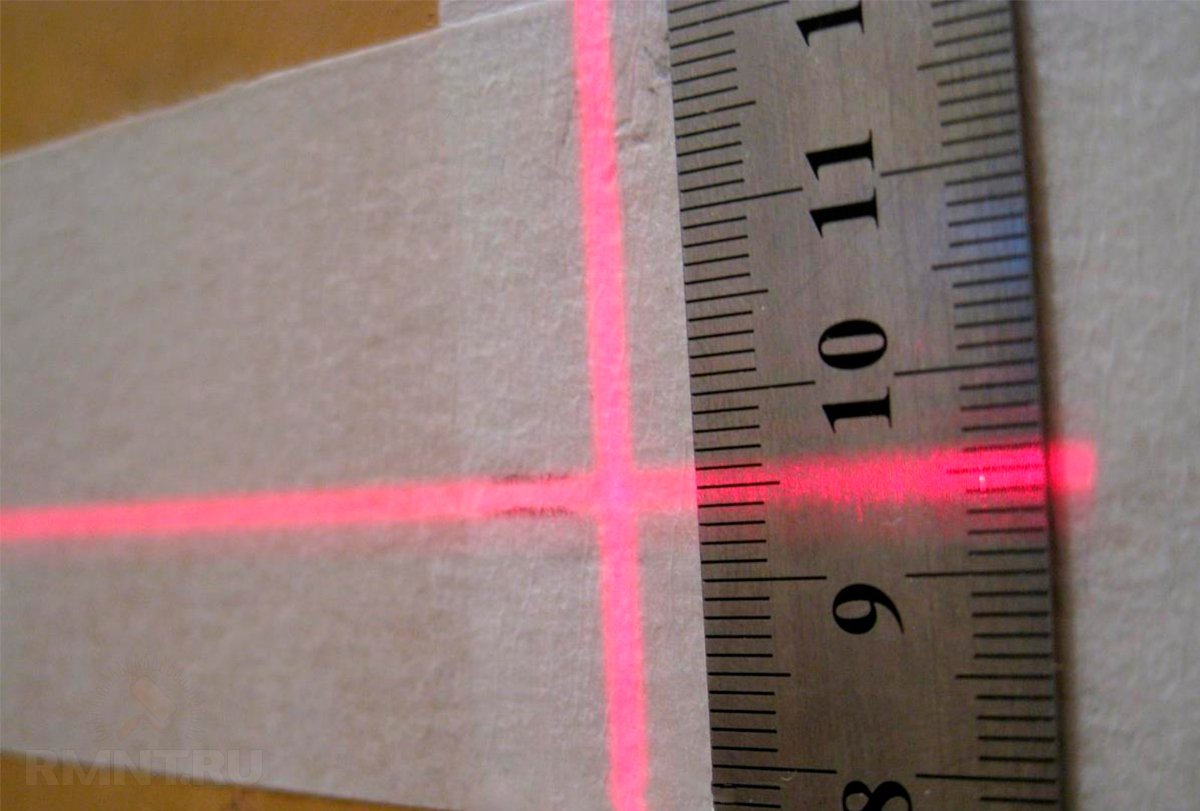

Насколько точным может быть лазерный уровень

Допустимая погрешность подавляющего большинства лазерной измерительной техники составляет порядка 0,2–0,5 мм/м, хотя даже профессиональная техника может иметь погрешность в 0,7–0,8 мм/м. Невысокая точность — это вовсе не признак низкокачественного инструмента, ведь при возведении перегородок действуют одни допуски, а при укладке плитки — совершенно иные.

Стоит понимать, что отклонение при разметке лазерным уровнем относительно, оно зависит от дальности «отстрела» и длины линии, в то время как водяной уровень даёт всегда абсолютную погрешность. Другая особенность в том, что чем больше дальность лазерного луча, тем дороже прибор и тем более качественная и высокоточная оптика в нём используется.

Класса точности около 0,5 вполне достаточно для большинства строительных задач. Другое дело в том, что малейший брак в технике такого класса сводит на нет её способность к столь точной саморегулировке.

Первый тип неисправности связан с использованием низкокачественного стекла или браком линз. Это гарантийный случай, большинство сервисных центров быстро решают эту проблему заменой проецирующего аппарата. Отклонение от вертикали и горизонта — признак плохой балансировки или неисправности маятникового механизма. Такую поломку исправить без специального оборудования довольно сложно, а ведь это и есть сам нивелир, всё остальное — лишь фурнитура.

Поскольку единственным, что может снизить точность прибора является брак, его вероятность следует исключить при покупке или сразу после неё. Для этого предусмотрен ряд тестов, которые также проводят и по мере эксплуатации прибора:

1. Сверка вертикальной оси по нитке с отвесом. Здесь всё очевидно: на 1,5–2 м участке нить должна быть подсвечена полностью.
2. Перестановка от одного края комнаты в другой, то есть встречный прострел. Нивелир нужно устанавливать не ближе 2–2,5 м к одной стене и 7–10 м к противоположной.
3. Круговой обход: луч должен вернуться в исходную точку при последовательном построении плоскости по помещению с перестановкой прибора при каждом перенесении метки.
4. Кривизна вертикали проверяется встречным прострелом линий на полу и потолке.

По комбинации тех или иных отклонений можно более точно определить неисправный узел.

Дальность действия лазерной разметки

Существует достаточно много классов приборов для разных задач. Например, построители осей и плоскостей, используемые во внутренних отделочных работах, имеют дальность в 15–20 м. При построении фундаментов и возведении зданий используют уже совсем иной класс приборов, дальность которых в 2–3 раза выше.

Дальность не всегда зависит от цены, просто инструмент всегда выбирают под конкретные задачи. Это не значит, что высокоточный дальнобойный уровень нельзя использовать внутри помещений, просто он не будет достаточно удобен в применении. К тому же нет смысла подвергать дорогой инструмент дополнительному риску.

Дальность может на поверку оказаться ниже заявленной, причиной чему может быть засветка. Работать с лазерной техникой всегда следует в очках с красными светофильтрами, в них линия видна даже на весьма дальних дистанциях. Основное ограничение в дальности создает рассеяние луча: на дистанции за 100 м он приобретает толщину пальца и сильно расплывается. Точно определить центр такого луча можно с помощью приёмника, который способен работать на дистанциях до 100–120 м.

Угол компенсации

Механизм самовыравнивания предназначен исключительно для калибровки проекции, лазерная техника всегда требует предварительного регулирования по уровню. Для этого в основании прибора имеются регулируемая платформа и дисковый пузырьковый уровень с двумя отметками в виде колец: внутреннее — это точный центр, внешнее — допустимый предел отклонений.

Регулировать штатив каждый раз при перестановке уровня неудобно. Поэтому чем выше допустимый угол отклонения прибора, тем лучше. Важно, однако, чтобы такие возможности не шли в ущерб точности прибора, его также нельзя эксплуатировать в крайних положениях, когда маятник во что-то упирается.

Компенсация положения маятником может составлять до 2–3,5°. Этот параметр обычно не входит в перечень основных характеристик прибора: следует прочитать часть инструкции о подготовке прибора к работе. Там указывается допустимое отклонение, которое маятник способен скомпенсировать без ущерба точности.

Отличие осепостроителя от кросслайнера и построителя плоскостей

Хотя устройство и ключевые характеристики у лазерной разметочной техники похожи, их назначение может быть совершенно разным. Источник света может использоваться всего один, а вот проецирующих и преломляющих аппаратов — несколько. Считается, что чем меньше преломляющих, отражающих и рассеивающих линз, тем лучше, а вот с проецирующими оптическими приборами все обстоит ровно наоборот. Простейшие лазерные уровни проецируют один или два перпендикулярных лазерных луча. Иногда добавляется третий, расположенный поперёк горизонтального, такой осепостроитель хорошо подходит для разметки углов.

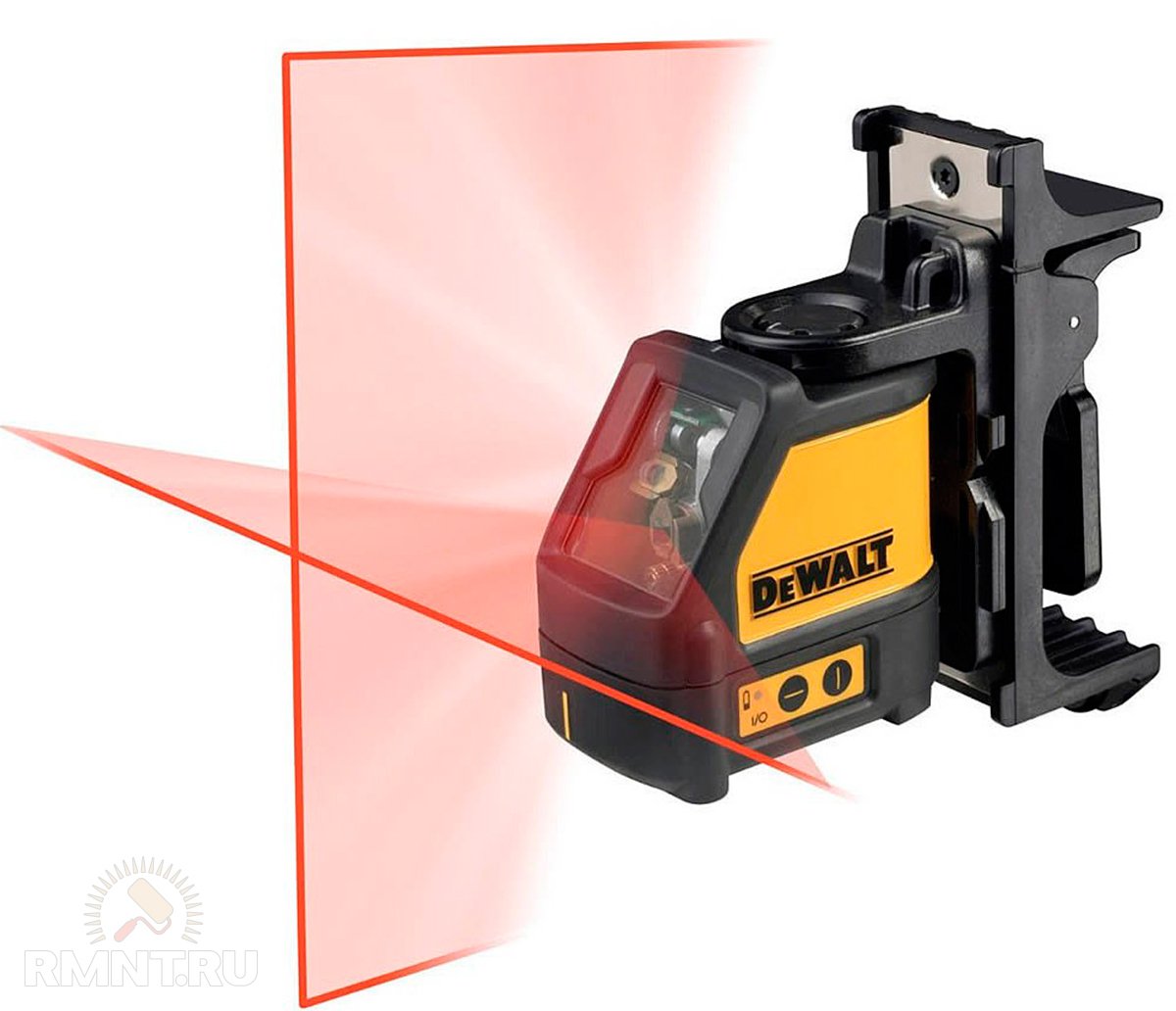

Кросслайнер не является построителем плоскостей как таковым, ибо угол его разворота ограничен. Он проецирует на поверхностях горизонтальную и вертикальную линии, иногда имеется луч вертикального отвеса (надир). Для горизонтальной линии угол разворота может составлять 120–180°, для вертикальной есть возможность сразу выделить секущую плоскость противоположных стен и потолка — угол разворота более 200°.

Построители плоскостей или лазерные нивелиры имеют возможность постановки сплошной горизонтальной плоскости. Иногда комбинированные приборы отмечают и часть линии вертикального отвеса, а специальная техника способна строить даже наклонные плоскости. Для построения сплошной плоскости используется гироскопический источник света или зеркало, вращающееся с высокой скоростью. Такие приборы обладают высокой дальностью и имеют весьма малую погрешность.

Специальные функции лазерной техники

Большинство людей привыкли воспринимать лазерный луч как красный, однако длина волны источника света может быть разной. Это одна из ключевых характеристик прибора, но весьма специфичная. Считается, что зелёные лазеры более дальнобойные, и при работе с ними глаза меньше устают, но такая техника имеет обоснованно высокую стоимость.

Другой момент — количество лазерных излучателей. Высокой точностью и надёжностью характеризуются приборы с одним источником и монолитной рассеивающей линзой. Объясняется это тем, что прецизионную линзу изготовить гораздо проще, чем выполнять сборную конструкцию со столь же точной взаимной ориентацией компонентов. С другой стороны, наличие нескольких лазеров позволяет выключить неиспользуемые плоскости для экономии заряда батарей.

Источник питания, к слову, может быть как сменным, так и перезаряжаемым. Сейчас осуществляется массовый переход на Li-Ion аккумуляторы, в крайнем случае, можно купить перезаряжаемые элементы питания нужного формата.

Среди важнейших функций отметим блокировку маятника, возможность работы без включения выравнивания и саму систему нивелирования. Она может иметь дополнительные элементы индикации и управления: сообщение о выходе на режим, настройку наклона плоскости, часто устройство может управляться пультом ДУ.

К прочим тонкостям можно отнести показатели прочности, а также степень пыле- и влагозащиты корпуса, возможно наличие защиты от ударов и падений. Отдельно оценивается эргономика элементов управления, подстроечного уровня и регулировочных винтов.

Базовая и расширенная комплектация прибора

В базовый набор поставки входит сам нивелир, инструкция, несколько сменных элементов питания или зарядное устройство, а также очки со светофильтром, соответствующим длине волны лазера. Обязательно наличие футляра с мягким вкладышем — без него прибор очень плохо переживает транспортировку.

В расширенный комплект может входить приёмник луча, запасные стекла для окошек, дистанционный пульт. Некоторые модели нивелиров поставляются вместе со штативом, зачастую очень неплохого качества. Среди приятных мелочей могут оказаться мишени, фиксаторы на магнитах или присосках, всевозможные переходники и адаптеры для крепления к штативам и штангам. Подобные дополнения могут быть очень важны, ибо зачастую подобрать подходящий коннектор или адаптер для лазерного уровня весьма непросто.

Как работать нивелиром

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

• крепления на штативе;
• выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
• точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

У некоторых моделей станина имеет специальный лимб, шкалу, позволяющую выполнять измерение или построение горизонтальных углов.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Быстро, просто, точно: лазерные нивелиры для внутренних отделочных работ

Коробка, заведенная под крышу, по сути – только остов будущего дома, а в комфортабельное и презентабельное жилье он превратится в ходе внутренних работ. И этот этап требует значительно больше средств, а зачастую и сил, и времени, особенно, если строительство ведется самостоятельно. На темпы работ огромное влияние оказывает техническая база – с хорошим инструментом не приходится тратить лишнее время на подготовку и идти на компромисс между скоростью и качеством. При участии специалиста компании BOSCH, рассмотрим, почему и профессионалы, и частники выбирают высокотехнологичное измерительное оборудование – лазерные нивелиры.

Содержание:

• Зачем нужен лазерный нивелир
• Что собой представляет лазерный нивелир
• Преимущества лазерного нивелира с зеленым лучом
• Советы по выбору инструмента

Зачем нужен лазерный нивелир

Основой большинства операций, что при прокладке коммуникаций, что при черновой и финишной отделке интерьера, является точная разметка. Сравнительно недавно лазерный измерительный инструмент применяли даже не все профессионалы, а уж у частника можно было найти только пузырьковый уровень, правило и отбивку, максимум – гидроуровень. И хотя эти простые приспособления вполне функциональны, их использование далеко от удобства, а на все ухищрения по нахождению и фиксации искомых углов, линий и выведению плоскостей тратится масса времени, сил и нервов.

Время – один из самых дорогих ресурсов, нецелесообразно тратить его на «танцы с бубнами», когда можно воспользоваться лазерным нивелиром и за несколько минут подготовиться к установке оконного или дверного блока, выравниванию стен, заливке стяжки, кладке плитки или монтажу каркасных перегородок. Немаловажно, что лазерный луч не сотрется и не отклонится и поможет контролировать точность работ до самого конца без дополнительных манипуляций.

Что такое лазерный нивелир

Лазерный нивелир – оптический, электромеханический инструмент, проецирующий на поверхность точки, линии и плоскости, четкой горизонтальной, вертикальной или заданной наклонной ориентации. Предназначен для самых различных строительных наружных и внутренних работ по измерению и разметке поверхностей с точностью в доли миллиметра. Его применение значительно упрощает все разметочные мероприятия и сокращает затраченное на них время (до 60%). Бытовые и профессиональные лазерные нивелиры подразделяются на четыре категории.

• Точечные – отображают только точки в различных плоскостях (от 2 до 5).
• Линейные – проецируют лучи в линию, формируют перекрестие и плоскости.
• Комбинированные – проекция точек и линий.
• Ротационные – обладают большим рабочим диапазоном ввиду отличного от линейных принципа работы.

Для внутренних работ применяются линейные лазерные нивелиры или комбинированные, с проекцией лучей и точек – это оптимальное сочетание функционала и стоимости.

Простейшего точечного нивелира для всех операций будет недостаточно, а ротационный избыточен.

Используя комбинированные лазерные нивелиры, проецирующие линии и точки, можно выполнять весь спектр стандартных отделочных работ. Сочетание точности лазерных линий и практичности точек отвеса дает универсальность – один прибор для горизонтального выравнивания и проверки правильности установки оконных и дверных блоков или ровности стен, а также переноса точек с пола на потолок. А функция самонивелирования в этих строительных лазерах максимально упрощает работу с инструментом, обеспечивая точные результаты.

Преимущества лазерного нивелира с зеленым лучом

В качестве источника излучения в лазерном нивелире используется мощный лазерный диод, изначально он был только красного цвета с излучением в диапазоне 635-670 нм. И достаточно долгое время альтернативы не существовало, но несколько лет назад в продаже появились нивелиры с зеленым лучом. Их главным отличием является большая эффективность – при равных условиях, зеленый луч видно лучше, что позволяет беспрепятственно работать при ярком солнечном освещении. Учитывая, что именно на летний сезон приходится большинство строек, хорошая видимость луча в залитой солнцем комнате – необходимость. Но есть достаточно существенный нюанс – энергоэффективность инструмента.

Вот так всегда и бывает, что в теории все красиво, а на практике как?

За восемь лет плотной работы с лазерными приборами, я не встречал ни одного энергоэффективного линейного нивелира с зеленым лучом. При сравнении, два аналогичных креста, один зеленый, другой красный, по энергопотреблению и цене отличались в 2-3 раза, и как вы догадываетесь не в пользу зеленого. При этом на улице, даже зеленому лазеру все равно был необходим приемник. Поэтому сомневаюсь, что игра стоит свеч.

Действительно, подобная проблема существует, но только в том случае, когда зеленый луч имитируется, а не генерируется зеленым светодиодом.

Подтверждено, что при прочих равных зеленый лучше воспринимается глазом человека. Это не некая особенность именно нивелиров с зеленым лучом, это особенность строения нашего глаза и тех волн, которые мы улавливаем. Мы предлагаем выбор своим клиентам между красным и зеленым лучом в зависимости от задач, которые перед ними стоят и условий, в которых они работают.

Хочу отметить, некоторые компании практикуют старую технологию, продавая ее за настоящий зеленый диод, пользователем которой, возможно, и стал участник портала. Старые продукты с зеленым лучом используют технологию цветового преобразования, генерирующую зеленый лазерный луч из излучения красного лазерного диода. Если говорить простым языком, луч такого нивелира окрашивается в зеленый цвет только за счет окрашенного в зеленый цвет стекла.

Мы рекомендуем приобретать продукцию с настоящим зеленым лазерным диодом, который повышает эффективность работы, улучшает надежность и предлагает лучшую видимость лазерной линии. Данная технология, безусловно, более дорогостоящая, но при этом более эффективная во всех отношениях.

И это мнение не только специалистов.

Нет в нивелирах с зеленым лучом никаких светофильтров и красного ничего нет. Там диодный ИК-лазер 808 нм накачивает неодимовый твердотельный ИК лазер 1064 нм, а, затем, нелинейный кристалл преобразует эти инфракрасные 1064 нм в зеленые 532 нм. КПД всего этого дела в итоге оказывается не сильно хуже, чем у диодного красного лазера (с важной поправкой: если кристаллы качественные, что у китайцев бывает далеко не всегда). А с учетом того, что чувствительность глаза к 532 нм в 4 раза выше, чем к 635-660 нм красных диодных лазеров, зеленый при равной яркости оказывается в разы эффективнее.

Советы по выбору инструмента

На рынке лазерные нивелиры представлены максимально широко, как в розничной торговле, так и в интернет магазинах, что зачастую только усложняет задачу выбора. И типовой вопрос, задаваемый в профильных ветках на форуме, с незначительными вариациями выглядит примерно так.

Собираемся делать капитальный в ремонт в своем доме, необходимо докупить некоторый инструмент, в частности, лазерный нивелир. Планируем: выравнивание и облицовку/покраску стен, установку спотов на потолок, монтаж каркасных перегородок, переделку лестницы на мансарду. Какой нивелир посоветуете с учетом фронта работ?

Поставленные задачи достаточно типичны, поэтому в данном случае я бы рекомендовал нивелир, который проецирует лазерный крест, имеет точки отвеса и функцию работы в наклоне.

Теперь подробнее о каждой из функций и зачем они все-таки нужны.

Проекция взаимно перпендикулярных лазерных линий – позволяет выполнять как горизонтальное, так и вертикальное выравнивание внутри помещения. Также в некоторых моделях существует возможность регулировать количество лазерных линий в зависимости от того, что для вас является приоритетным на выполняемом этапе работы.

Проекция точек отвеса – функция, которая существенно расширяет функционал нивелира. Точки используются как лазерный отвес и позволяют проверять правильность установки оконных блоков, дверных проемов или ровность стен, а также переносить точки с пола на потолок, например, для разметки под освещение. Как это работает? Делать разметку на полу гораздо легче, чем на потолке, согласитесь. Поэтому, для установки спотов с определенным шагом, вы делаете первичную разметку на полу, после чего, установив нижнюю точку отвеса нивелира на отметку, он автоматически спроецирует верхнюю на нужное место на потолке.

Для таких задач, как установка перил лестничных пролетов в нивелире должна быть функция проекции линий в наклонном положении. Лазерный нивелир спроецирует линию под нужным углом, что позволит выполнить установку перил или другую операцию, требующую построения наклонной линии.

Особое внимание при покупке нивелира специалист рекомендует обращать на аксессуары, которыми он укомплектован.

Очень часто, пользователь, который только решает купить себе нивелир, обращает внимание исключительно на сам инструмент и при равных функциях двух нивелиров часто делает выбор в пользу самого бюджетного варианта, полагая, что разница в цене обусловлена только наличием бренда. На самом деле, держатели в профессиональных нивелирах – это залог не только быстрой и качественной работы, но и сохранения ваших нервов. При разработке аксессуаров наши инженеры-конструкторы уделяют креплениям и поворотным платформами ничуть не меньше внимания, чем при создании самого лазерного нивелира.

Простота и удобство крепления, безопасное размещение инструмента на металлических профилях под потолком или на стене, наличие поворотной платформы, позволяющей менять положение лазерных линий без смещения нивелира относительно первоначального местоположения – все это не только обеспечивает максимальную точность выполняемых работ, но и делает работу приятной и максимально эффективной. В наше время трата времени – это непозволительная роскошь, поэтому выбирайте для себя только качественные инструменты.

Участники же нашего портала также советуют принимать во внимание сервисное обслуживание – наличие сервисных центров упрощает жизнь, если прибор вышел из строя в течение гарантийного срока. И естественно, чем дольше гарантия и чем больше случаев она покрывает, тем лучше.

На большинство моделей лазерных нивелиров нашей компании действует специальный сервис «Супергарантия» (в дополнение к уже существующей гарантии 3 года): в случае поломки инструмента (даже при наличии механических повреждений) пользователю отремонтируют нивелир бесплатно. Или поменяют на новый, при обращении в официальный сервисный центр в течение первого года после покупки. Данный сервис является бесплатным и действует автоматически после покупки.

Вывод

Лазерные нивелиры – высокоточное измерительное оборудование, упрощающее и ускоряющее разметочные и отделочные работы, а также повышающее их качество. А лазерные нивелиры с зеленым лучом, это еще и возможность работы при ярком дневном освещении без перенапряжения.

На форуме измерительному оборудованию посвящен целый раздел, в котором можно почерпнуть полезную информацию, задать интересующие вопросы и обсудить различные типы инструментов. Одним из самых востребованных типов напольных покрытий, является керамогранит, укладку которого лазерный нивелир облегчит в разы. В видео – интерьерные решения в доме-кубе.
