Тепловизионная диагностика и планирование

Тепловизионная диагностика и планирование

Тепловизионная диагностика сегодня стала неотъемлемой частью программ технического обслуживания всего электрохозяйства. Это, безусловно, наиболее эффективный и действенный на сегодняшний день метод для обнаружения и оценки отклонений температурного режима работы электрооборудования.
Приобретение тепловизионного оборудования стало сегодня обычным делом. Большинство производителей предоставляют оборудование, которое весьма подходит для тепловизионной диагностика электрооборудования.
Однако сегодня на первый план выходят два других вопроса имеющих решающее значение для успешной диагностики:
1. Эффективное обучение специалистов для проведения тепловизионных обследований на базе учебных заведений имеющих необходимую аккредитацию и квалифицированные кадры.
2. Комплексный план диагностики, включающий контрольный список, гарантирующий детальный осмотр электрооборудования и исключающий необследованные участки электрооборудования.
Планирование является первым шагом, обеспечивающим эффективную тепловизионную диагностику подстанции. Первое простое правило осмотра предусматривает, что обследование следует начинать сверху и постепенно двигаться вниз. Элементарное на первый взгляд правило, тем не менее, обеспечивает необходимые результаты обследования.
Чтобы исключить необследованные участки электрооборудования, сначала необходимо обследовать все высоковольтное оборудование, включая трансформаторы напряжения и тока, воздушные выключатели, соединения шин и вводы подстанций.

Фото 1. Трансформаторы напряжения, низкий уровень масла слева.
Необходимо тщательно проверять настройки тепловизора. К примеру, на термограммах 1а, 1c, показаны результаты обследования трансформаторов среднего класса напряжения (фото1b). При этом термограмма 1c показывает превышение температуры на левом вводе, хотя на термограмме 1а перегрева не заметно. Подобные не обнаруженные дефекты могут привести к аварийной ситуации.

Фото 2. Разъединители, температурные аномалии на контактах и приводном механизме.
На термограммах 2а, 2с показаны результаты тепловизионного обследования воздушных выключателей (фото 2б). Перегрев находится в зоне контактов и механизма отключения. Быстрое обследование легко позволяет обнаружить этот тип дефектов.

Фото 3. ВЛ – отпайка на подстанцию, нагрев на контактах изоляторов

Так же легко можно обнаружить перегрев на высоковольтных линиях электропередач. В частности на линии среднего класса напряжения (фото 3а) обнаружен дефект из-за неплотного контакта в соединении (термограмма 3b).
После проведения обследования высоковольтного оборудования проводится тепловизионное обследование распределительного оборудования, в том числе, силовых трансформаторов, регуляторов, автоматических выключателей, включая выключатели низкого напряжения.

Фото 4. Силовой трансформатор

Уровень нагрева в блоке переключателя обмоток масляного трансформатора 25МВА (фото 4b) не должен превышать температуру блока обмоток трансформатора. Термограммы 4а и 4с указывают на критическое состояние в этом блоке переключателя обмоток.

Фото 5. Состояние трансформатора

На термограммах 5а – 5с показаны некоторые термограммы, полученные при тепловизионных обследованиях силового масляного трансформатора.
На термограмме 5а заметно наличие дефектов соединение на выходе вторичной обмотки.
Термограмма 5b свидетельствует о замыкании вторичной обмотки через сердечник и металлический корпус трансформатора на землю.
Термограмма 5с указывает на нарушение работы радиатора системы масляного охлаждения.
Каждый из трех дефектов может привести к преждевременному выходу электрооборудования из строя.

Фото 6. Нагрев трансформатора

Проводя обследование силовых трансформаторов (фото 6b), необходимо проводить сканирование с разных сторон. Термограмма 6а показывает, что этот регулятор имеет достаточный уровень масла для нормальной работы радиатора. Но термограмма 6с указывается на превышение температуры.

Фото 7. Вакуумный выключатель

При обследовании вакуумных выключателей (фото 7b) необходимо обратить внимание, что не все случаи повышенной температуры указывают на наличие нештатных ситуаций. Специалист, проводящий тепловизионное обследование, может сразу предположить, что существует внутренний дефект проводки управления выключателя (термограмма 7а). Однако это не так. На самом деле, такая ситуация является нормальной. Шкафы управления открытых распределительных устройств нагреваются. Термограмма 7c показывает нагрев отключенного автоматического выключателя, вызванного повышенной влажностью, вызвавшей отказ выключателя.

Фото 8. Разъединитель, до и после их замены

Наиболее часто перегрев разъединителей выключателя 10 кВ (фото 8b) бывает до и после их замены. Как правило, устранить перегрев (термограмма 8а) помогает чистка контактов, регулировка и смазка. Однако бывают случаи, когда этих мер недостаточно. Возможно, понадобится замена разъединителя.
На этом все внешние проверки закончены. Рекомендуется еще раз внимательно осмотреть весь двор подстанции, чтобы исключить необследованные участки. Затем можно переходить в закрытое помещение.

Фото 9. Система управления

На термограммах 9a-9c показаны общие проблемы системы управления. Среди наиболее распространенных дефектов есть отсутствие контакта в местах соединений и повышенная нагрузка. Необходимо также проверить функционирование системы отопления, чтобы обеспечить оптимальную, для работы реле, температуру воздуха.
Часто, просто поджатие винта терминала помогает устранить дефект. Но для повторной проверки необходимо дать терминалу остыть. Другими причинами дефектов, которые могут вызвать повышение температуры могут быть включать некачественное соединение выполненное методом опрессовки, сломанные винты, а также провода управления. Причины дефекта должны быть идентифицированы и устранены. В противном случае вся система защиты может оказаться под угрозой.

Фото 10. Превышение номинальных токов

Осмотрите все проводки управления перегруженных цепей (термограммы 10a-10c). Перегрев может быть из-за малого сечения проводов или чрезмерной нагрузки. В любом случае, эти дефекты создают чрезвычайно опасную ситуацию. Отказ системы управления может иметь катастрофические последствия.
Решающее значение имеет разработка эффективной функциональной системы учета результатов тепловизионных обследований. Как показывает практика, в течение одного года обследований, можно получить большое количество изображений. Поэтому необходима четкая система учета, позволяющая быстро находить необходимую информацию для дальнейшего использования.
С этой целью можно использовать компьютерную базу данных, куда заносятся все результаты тепловизионных обследований – местонахождения, идентификационный номер, наличие термограмм или цифровых фото, краткое описание оборудования и нагрузки, шаблоны отчетов и т.д.
Рекомендуется использовать два способа хранения информации – постоянного хранения термограмм и отчетов о проведенных обследованиях. Кроме того, рекомендуется постоянного сохранять всю необходимую информацию и резервные копии на компакт-дисках.
Не существует электрических систем эффективных на все сто процентов. Погодные условия, неблагоприятная окружающая среда может вызвать резкое ухудшение условий эксплуатации электрооборудования и аварийные ситуации. Также значительно ускоряют деградацию электрооборудования вибрация и дисбаланс нагрузки, структурная усталость и старение. С течением времени развивается неустойчивость компонентов электрооборудования и контактных поверхностей.
Понимание основных принципов потери электрической мощности поможет специалисту, проводящему тепловизионную диагностику, определить вероятность проблемных областей.
Температурный режим работы электрооборудования является одним из первых показателей состояния оборудования. Современные приборы позволяют определить любые значения, нормальные или повышенные, температурного режима электрооборудования.
Внедрение программ тепловизионных обследований начинаются с квалифицированной подготовки кадров.
Обученный специалист должен уметь точно определить причины дефектов, вызывающих повышение температуры на обследуемых объектах и предоставить действенные рекомендации.
Важным для специалиста, проводящего тепловизионные обследования, есть то, чтобы предлагаемые рекомендации основывались на его знаниях и опыте, умении пользоваться тепловизором с учетом всех сторонних влияний (солнечный свет, отражение и т.д.) на качество обследований.
Как только обнаружилось отклонение температуры от нормальных значений, специалист, проводящий тепловизионные обследования должен выяснить серьезность проблемы и, в зависимости от этого, предоставить соответствующие рекомендации по устранению дефектов и по срочности ремонтных работ. Любое состояние электрооборудования, должно быть умело идентифицировано, чтобы предоставить обслуживающему персоналу время для ремонта до отказа оборудования.
Эти элементы являются основными при разработке и реализации комплексного плана тепловизионных обследований, которые уже становятся неотъемлемой частью эффективной эксплуатации электрооборудования.

Тепловизионное обследование

— Мы хотим сэкономить, — говорят нам клиенты, — хотим, чтобы дома было тепло, хотим избавиться от сквозняков, плесени, конденсата.
— Спасибо! — благодарят в конце, получив отчет.

Самым эффективным методом проверки качества строительных работ и фактического состояния конструкций является тепловизионное обследование, заказать которое можно в нашей компании. Более 10 лет мы проводим исследования тепловизором. Проверяем практически все, что можно проверить: от квартир-студий до заводов и промышленных зданий. Мы будем рады помочь и вам.

Фотография с нашей съемки дома тепловизором в январе 2019 года, Московская область, г. Звенигород.

Услуги тепловизора

Портфолио

Места утечки тепла практически невозможно определить невооруженным взглядом. Только обследование тепловизором позволяет не только их найти, но и отразить на тепловизионных фотоснимках. Никакие другие методы не могут дать столь точные результаты. После выполнения тщательной диагностики мы предоставим подробное экспертное заключение и подскажем, как устранить выявленные дефекты.

Хотите избавить себя от незапланированных расходов перед проведением ремонтных работ или сэкономить на отоплении частного дома? Выявить дефекты перед покупкой квартиры, что позволит потребовать хорошую скидку? Выход есть — заказать услуги тепловизионного обследования в нашей компании. Цены на тепловизорный аудит будут зависеть от обследуемой площади и оговариваются в индивидуальном порядке. Наши эксперты ответят на все интересующие вас вопросы и проведут тепловизорную экспертизу качественно и в минимальные сроки.

Зачем нужно тепловизионное обследование дома?

Если вкратце — чтобы было тепло, комфортно и уютно. А если подробней, то тепловизионная съемка позволяет:

• выявить утечки тепла (нагретого вашими радиаторами воздуха на улицу);
• обнаружить места проникновения холода (где зима снаружи проникает в ваш очаг);
• найти причины, почему не греют батареи и другие неисправности в системе отопления;
• проверить на герметичность дверные и оконные проемы;
• показать точки промерзания ограждающих конструкций (или мостки холода), из-за которых стены, полы или потолок могут быть холодными на ощупь;
• испытать эффективность системы вентиляции — справляется ли она с обеспечением комфортного режима температуры у вас дома.

Обнаружить!

Выявление точных мест теплоутечек позволяет обнаружить проблемные участки и добиться существенной экономии денежных средств за счет повышения энергоэффективности жилья. Обращайтесь к нам и подавайте заявку на комплексное тепловизорное обследование дома или квартиры. Мы выполним работу на профессиональном уровне.

ВАЖНО: Если все выявленные дефекты — результат некачественной работы строительной бригады, с помощью нашего экспертного заключения вы вправе потребовать незамедлительного исправления брака.

Когда проводится обследование тепловизором?

Как правило, услуги тепловизора необходимы в следующих случаях:

• перед приобретением квартиры/коттеджа — чтобы оценить качество теплоизоляции и ценность объекта;
• перед началом отопительного сезона — чтобы не мерзнуть и не переплачивать за отопления;
• при возникновении дефектов — труб, окон, проемов.

Рыночная стоимость тепловизионного обследования зависит от типа применяемого оборудования и объема работы. Данное обследование помогает с 100% точностью найти места энергетических потерь и тем самым получить существенную экономию затрат в дальнейшем, связанную с проведением ремонтных работ и оплатой энергоресурсов.

Какие условия нужно соблюдать при тепловизионной съемке дома?

При тепловизорной диагностике должны соблюдаться определенные условия. Основное из них – температурная разница между воздухом снаружи и внутри деревянного (и не только) дома должна быть не менее 5°С. Однако заказать услуги тепловизора можно в любое время года. Как? Используя дополнительное оборудование, аэродверь. Она позволяет выявить до 100 % всех дефектов за счет изменения давления в помещении на 50 паскалей. Ни один другой метод исследования такой гарантии предоставить не способен! После проведения тепловизорного обследования вы получаете экспертное заключение с подробным отчетом о выявленных недостатках и рекомендациями по их устранению.

Съемка тепловизором

Для того чтобы исследование тепловизором дало наиболее эффективный результат, мы используем уникальный комплекс профессиональных приборов:

• Тепловизор Flir e60. Стоит от 600000, сертифицирован для проверок промышленных объектов, с жилыми справляется на раз 2. Матрица 320×240.
• Аэродверь. Повышает точность и эффективность тепловизионного измерения благодаря тому, что генерирует разницу в силе давления внутри объекта и снаружи. Также проверяет герметичность. Оплачивается отдельно.
• Влагомер. Используем для дополнительных услуг.
• Многофункциональный измеритель → влажность, освещенность, шум, температура.

Все перечисленное оборудование позволяет провести тепловизорное обследование и получить объективную, точную информацию о фактическом состоянии помещений.

Отзывы клиентов

Перед наступлением отопительного сезона решила обратиться к вам и провести тепловизионное обследование дома. Тепловизор показал, что при проведении утепления фасада здания строители допустили серьезные нарушения. Хорошо, что договор сохранила. Теперь мне переделывают.

Марина Арефьева, клиентка

Хочу выразить благодарность, что быстро среагировали и провели обследование тепловизором моей квартиры. Нашли причину сквозняков, и я получила прямое доказательство того, чтобы монтаж окна был выполнен с технологическими нарушениями. Спасибо за ваш профессионализм и оперативность. Благодарю).

Ольга Бойко, клиентка

Результат вашей работы порадовал – буквально через неделю после проведения тепловизорной съемки мне произвели регулировку всех окон и герметизацию монтажных швов бесплатно. Сотрудник фирмы, выполнивший некачественно монтаж, принес свои извинения и устранил огрехи. Чему я очень доволен. Спасибо, что помогли разобраться в моей проблеме!

Андрей Волошин, клиент

Живу в хрущевке на первом этаже. В комнате постоянно гуляют сквозняки и холодно. Неоднократно обращалась в управляющую компанию, откуда меня «футболили», говоря, что проблема в окнах. Однако съемка тепловизором показала совсем другую картину, были дефекты в утеплении уличных стен.

Анна Волобуева, клиентка

На кровле было много сосулек. Обратился в вашу компанию. После проведения тепловизионной диагностики имею на руках подробный отчет с фотографиями и рекомендациями специалиста. Теперь ремонтировать кровлю будет куда проще и дешевле, зная все ее «слабые» места. Рекомендую всем – данное обследование тепловизором помогает выявить все дефекты.

Виктор Захаров, клиент

Почему проверку тепловизором с выездом лучше заказать у нас?

Ответ прост – тепловизионная диагностика помещений является нашей основной сферой деятельности. По итогам комплексной работы вы получите полную картину, где наглядно представлены зоны с повышенным тепловыделением. Доверившись профессионалам и заказав услуги тепловизионного обследования, ваш дом станет безопасным и энергоэффективным, так как:

• Каждый наш сотрудник прошел аттестация в Ростехнадзоре.
• Используем профессиональное оборудование мирового уровня.
• Наш отчет — это не просто картинки, а конкретные рекомендации по устранению неисправностей.
• Мы знаем ГОСТы и СНИПы, и фиксируем их нарушения.
• При необходимости подготовим отчет, который можно будет использовать в суде или при спорах с застройщиком.
• Более 10 лет опыта.
• Возможность срочной диагностики — в день заказа.

Хотите найти места с повышенной влажностью? Обнаружить скрытые дефекты в слое теплоизоляции или неполадки в системе отопления? В таком случае стоит заказать обследование тепловизором с выездом на объект. Подробный отчет по результатам проверки будет включать описания аномальных тепловых потоков и рекомендации по устранению обнаруженных дефектов.

Рекомендации и оборудование для тепловизионного обследования

Во время проведения измерений, в программу тепловизора необходимо ввести данные температуры и влажности окружающего воздуха, а так же расстояние до объекта. Полученные результаты записываются в тетрадь, либо в протокол съемки.

Рекомендации при проведении измерений.

Для получения максимально достоверной информации, все работы по тепловизионной диагностике следует проводить в пасмурную погоду или в темное время суток – т.е. при отсутствии прямых солнечных лучей, желательно в теплое время года. Еще одним обязательным условием является полное отсутствие дождя и сильного ветра.
Исследуемое оборудование должно быть нагружено не менее чем на 50% от номинальной мощности. Во время проведения измерений при меньших нагрузках, можно обнаружить только аварийные дефекты или повреждения близкие к аварийному состоянию.
Тепловизионную проверку нужно проводить на каждой из трех фаз оборудования.
Ревизию объекта необходимо осуществлять с 2-3-х точек таким образом, что бы обеспечить максимально полную его видимость. В случае повторного выезда на объект, обследование необходимо проводить с того же места, что и в предыдущие разы.
При проведении тепловизионной съемки, необходимо учитывать влияние внешних факторов, которые могут повлиять на достоверность результатов. Например, наличие близко расположенного искусственного освещения либо другого, более теплого оборудования – трансформатора.
Во время обследования однотипных объектов, тепловизор располагается на одинаковом расстоянии, под одним и тем же углом к предмету съемки. Т.е., все предметы должны быть сняты при максимально идентичных условиях.
Учтите, что не имеет смысла проводить тепловизионную проверку только что поставленное под напряжение оборудование.
При обследовании необходимо учитывать коэффициент излучения исследуемой поверхности. К примеру, блестящая гильза контакта на термограмме может выглядеть теплее, чем это есть на самом деле. Для проверки, необходимо провести пофазное сравнение температур оборудования одного присоединения.
Коротковолновый тепловизор некорректно отображает слабо нагретые объекты при температуре окружающего воздуха менее +5 град. Такие предметы сливаются с фоном и практически неразличимы.

Выводы и решения результатов обследования.

— полная замена оборудования, либо его элементы.
— полный ремонт оборудования, либо ремонт его отдельного элемента. В таком случае, рекомендуется повторная тепловизионная проверка для оценки работы оборудования и качества проведенного ремонта.
— не выполнять ремонтных работ или замены оборудования – оставить его в эксплуатации, но проводить более частые обследования с помощью тепловизора.
— необходимы дополнительные исследования.

Периодичность тепловизионных проверок.

При составлении графика проверок необходимо придерживаться следующего правила – частота обследования должна быть меньше времени развития дефектов, характерных именно для этого типа оборудования. На сегодня, согласно нормативным документам, приняты следующие нормы периодичности проверок:
— оборудование класса до 35 кВ проверяется 1 раз в три года.
— оборудование класса 110-220 кВ проверяется 1 раз в два года.
— оборудование класса 300-750 кВ проверяется ежегодно.
Однако практика показывает, что повреждения электротехнического оборудования развиваются гораздо быстрее – обычно достаточно одного года. И, несмотря на то, что проводить ежегодные проверки нет возможности – не хватает ни специалистов, ни техники, необходимо к этому стремиться. В любом случае, ежегодные проверки позволяют контролировать, как минимум, качество проведенного ремонта.

Правила оформления протокола обследования.

После проведения непосредственно проверки оборудования тепловизором, необходимо составить соответствующий протокол. Все термограммы анализируются с помощью специального программного обеспечения, которое поставляется вместе с оборудованием. На основе анализа формируется отчет. В отчете, в обязательном порядке, указывается следующая информация:
— название филиала, подстанция;
— дата и время начала и окончания тепловизионного обследования;
— погодные условия, включая влажность и температуру окружающей среды;
— тип оборудования;
— подробный перечень дефектного оборудования с приложенными к нему термограммами, результатами их обработки и другой сопутствующей информацией.
— рекомендации по устранению повреждений и сроки.
— Ф.И.О. и подпись специалиста, проводившего обследование.
На оборудование и на контактные группы рекомендуется выдавать отдельные протоколы – этими видами ремонта занимаются различные службы.
Затем, готовые отчеты направляются в соответствующие филиалы. Аварийные повреждения, обнаруженные при проведении ИК-обследования сразу же фиксируются в журнале дефектов, на подстанциях.

Тепловизионное обследование зданий, домов, коттеджей

Тепловизионное обследование является современным методом изучения объектов с применением тепловизора. Такой прибор предназначен для обнаружения перепадов температуры на поверхности здания. За счет этого тепловизионное обследование дома позволяет оценивать динамику тепловых процессов. Такая диагностика дает возможность обнаружить дефекты конструкции. Применение тепловизора значительно снижает затраты на изучение различных построек. Многие люди могут заказать тепловизионное обследование, цена которого является не очень высокой. Так что сейчас эта услуга весьма востребована.

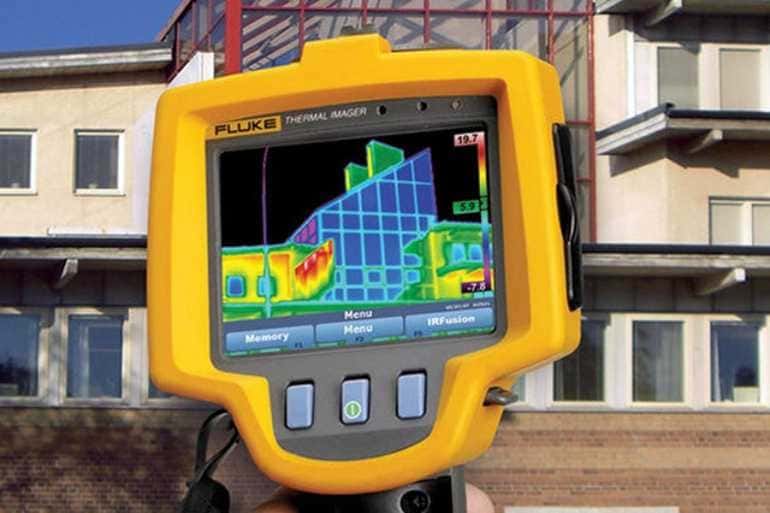

Тепловизионное обследование зданий

Одна из особенностей эксплуатации тепловизора заключается в том, что данный способ подходит для применения в различных отраслях, в том числе и там, где остальные методы использовать невозможно. Проведение тепловизионного обследования представляет собой неразрушающий контроль. Это означает, что исследование можно осуществить в короткие сроки и без разрушения отдельных элементов постройки.

Тепловизионное обследование конструкций позволяет получить множество полезной информации. В том числе:

Уровень теплопотерь в помещении.

Местоположение дефектов систем теплоизоляции и отопления, а также кровли.

Степень герметичности стеклопакетов в окнах.

Причины повышенного уровня влажности воздуха.

Наличие неоднородностей в стеновых панелях.

Проведение тепловизионного обследования коттеджа

Для достижения качественного результата использовать тепловизор требуется в оптимальных условиях. Например, важно учитывать температуру, как помещения, так и окружающей среды. Разница температур между этими средами должна составлять не менее десяти градусов. Также тепловизионное обследование в Мурманске должно проводиться в ясную погоду.

Перед проведением обследования в течение нескольких часов поверхность здания не должна попадать под лучи солнца. В противном случае показания устройства могут быть некорректными. При использовании тепловизора внутри помещений приборы отопления следует экранировать. Только в этом случае температура в помещении опустится до естественного уровня.

Тепловизионное обследование холодильного оборудования

Тепловизор можно с эффективностью применять для изучения холодильных установок. Это позволяет легко выявлять утечку холода. Польза от такого обследования весьма велика. Ведь если в холодильное оборудование поступает тепло, то технике потребуется затрачивать дополнительную мощность для сохранения выбранного температурного режима.

Благодаря тепловизору в холодильных установках можно выявить:

Величину потерь холода, связанных с перебоями в функционировании системы охлаждения.

Местоположение некачественной теплоизоляции труб.

Места проникновения теплого воздуха в холодильную камеру из-за дефектов уплотнителя.

Выполнение тепловизионного исследования возможно в самых разных помещениях в отношении различных приборов. Поэтому практически каждый человек имеет возможность воспользоваться этой услугой.

Заказать проведение тепловизионного обследования

Для осуществления профессиональной проверки зданий и приборов с помощью тепловизора можно обратиться за помощью к сотрудникам нашего Центра Независимой Строительной Экспертизы. Мы многие годы предоставляем услуги по проведению экспертиз с применением специального оборудования. Поэтому обращение к нам гарантирует высокую точность полученных сведений. Кроме того, обследование выбранных объектов выполняется в кратчайшие сроки.
