Центробежные насосы двустороннего входа типа д

Центробежные насосы двустороннего входа типа д.

Насосы двустороннего входа типа Д предназначены для перекачивания воды и чистых жидкостей (сходных с водой по вязкости и химической активности) с температурой до 85 градусов Цельсия и содержанием твердых включений размерами до 0,2 мм.

Двусторонний насос применяется на насосных станциях I и II подъёма городских, сельскохозяйственных и промышленных систем водоснабжения, в системах мелиорации и ирригации и в других отраслях народного хозяйства.

Содержание статьи

• Основные преимущества.
• Характеристики и маркировка.
• Конструкция агрегата.
• Область применения.

Крупные центробежные насосы типа д могут использоваться в циркуляционных системах тепловых и атомных электростанций.

Основные преимущества.

Центробежные насосы типа Д – это горизонтальные агрегаты с осевым горизонтальным разъемом корпуса, с полуспиральным подводом жидкости к рабочему колесу двустороннего входа.

Такие агрегаты имеют ряд преимуществ по сравнению с другими типами насосов. Они имеют хорошую всасывающую способность.

Вал таких агрегатов разгружен от осевых гидравлических сил за счет раздвоения общего потока на входе в насос и симметричности конструкции рабочего колеса.

Рабочее колесо с двусторонним подводом жидкости обладает по сравнению с колесом одностороннего подвода (при одинаковых значениях напора, подачи и частоты вращения) существенно лучшими кавитационными качествами; одновременно достигается уравновешивание осевых сил на опорный ведущий диск колеса.

Случайные осевые усилия воспринимаются дальней от муфты шарикодшипниковой опорой вала.

Двусторонних центробежный насос поставляется с рабочим колесом обеспечивающим верхние границы поля расходно-напорной характеристики Q-H. По требованию заказчика насосы могут быть поставлены с обрезным рабочим колесом по одному из вариантов, обеспечивающих требуемую характеристику центробежного агрегата.

Отличительной особенностью насоса двустороннего входа являются высокие значения КПД – порядка 73-88 %, которые сохраняются в течении всего срока службы.

Работают эти агрегаты плавно, без вибраций, они удобны и надежны в эксплуатации.

Характеристики и маркировка.

Насосы типа Д имеют подачу от 100 до 12 500 м 3 /ч, напор от 14 до 125 метров и допустимый кавитационный запас для рабочей части характеристики от 3 до 7,5 метров.

С соответствии с ГОСТ 10272 агрегаты имеют следующую маркировку, например:

Д200-95 а УХЛ-4, где
Д – тип насоса – центробежный двустороннего входа;
200 – подача в м 3 /ч;
95 – напор в метрах;
а – (или б) – индекс варианта обточки рабочего колеса;
УХЛ-4 – климатическое исполнение и категория размещения.

К тому же ГОСТом регламентируется давление на входе в насос, что в некоторых случаях позволяет использовать эти насосы по схеме последовательной работы.

Конструкция агрегата.

Центробежные насосы двустороннего входа изготавливаются в соответствии с ГОСТ 10272.

В конструкцию входит:
1 – кронштейн;
2 – шарикоподшипник;
3 – сальник;
4 – трубки;
5, 10 – защитные и уплотняющие кольца;
6 – корпус насоса;
7 – спиральный канал;
8, 9 – ведомый и ведущий диски;
11 – защитная втулка;
12 – крышка сальника;
13 – вал рабочего колеса;
14 – муфта;
15 – кольцо гидроуплотнения;
16 – отверстие для стока воды;
17 – входной патрубок;
18 – выходной патрубок.

Уплотнение и защита рабочего колеса от износа осуществляется сменными защитными кольцами. Для избегания возможных осевых смещений рабочее колесо закрепляется на валу защитными втулками с резьбой или гайками с помощью защитных втулок.

Вал рабочего колеса изготавливают из высокопрочной стали. Опорами вала служат шарикоподшипники, смазываемые консистентной смазкой.

Для насосов Д6300-80 при применяются баббитовые подшипники скользящего типа с кольцевой смазкой, с разъемом по оси насоса и водяным охлаждением.

Для серии Д12500-24 используют шарикоподшипники качения с кольцевой смазкой и водяным охлаждением.

Для охлаждения подшипников подается техническая вода при напоре от 15 до 15 метров в количестве 500 литров в час.

В насосах с консистентной смазкой охлаждение подшипников не предусмотрено.

Корпус подшипников крепится на кронштейнах, отлитых за одно целое с корпусом насоса.

В нижней части кронштейна высверлено отверстие для отвода воды, просачивающейся через сальник.

Корпус самого насоса представляет собой сложную чугунную отливку с входным патрубком и спиральным диффузорным отводящим каналом, переходящим в напорный патрубок.

Входной и выходной патрубки насосов расположены в нижней части корпуса и направлены в противоположные стороны под углом 90° к оси агрегата.

Такое расположение патрубков, а также разъем корпуса по оси насоса обеспечивают возможность вскрытия, осмотра, ремонта и замены различных деталей без демонтажа самого агрегата и трубопроводов.

Вал в местах его выхода из корпуса уплотнен сальниками из хлопчатобумажной набивки, пропитанной графитосолидоловой смазкой. В конструкции сальника предусмотрены водяные камеры, к которым подводится вода для их гидроуплотнения.

Для увеличения ресурса работы корпус и крышка корпуса защищены сменными уплотнительными кольцами.

Привод насосов типа Д осуществляется электродвигателем с помощью упругой муфты. В нормальном исполнении вал вращается против часовой стрелки, если смотреть на агрегат со стороны электродвигателя. По требованию заказчика насос может быть изготовлен с обратным вращением вала.

Область применения.

Широкое применение насосы двустороннего входа получили на оросительных системах, а также при перекачивании сбросных и дренажных вод.

Такая область использования обеспечивается благодаря способности агрегатов работать в условиях повышенного содержания взвешенных частиц абразивного и агрессивного характера.

Витамин D

В 15 веке в Англии в крупных городах началась эпидемия рахита (дети с искривленным позвоночником, руками и ногами). Это было обусловлено нехваткой солнечного света из-за близкой застройки высоких домов, задымленностью воздуха.

В 1928г. немецкий ученый Виндаус получил Нобелевскую премию по химии за изучение свойств и строения витамина D.

Чем обусловлен дефицит витамина D

Дефицит витамина D у многих жителей России обусловлен:

• расположением в северном умеренном поясе (выше 42 градуса северной широты)
• ограниченном пребывании на солнце (работа в офисе, передвижение на машинах)
• употребление в пищу мяса животных, которые не находились на солнце (фермы)
• использование солнцезащитных кремов
• хронические болезни (ожирение, патология кишечника, прием большого количества лекарств)

Вы можете определить уровень витамина D в вашем организме, сдав соответствующий анализ:

Для любознательных

Витамин D объединяет группу витаминов (D1, D2, D3, D4, D5), из которых только две формы (D2 и D3) имеют важное биологической значение.

7DHC (холестерол)

Предшественник витамина D, образует его запас в коже.

D3 (холекальциферол)

В коже из холестерола под действием бета-УФ лучей образуется 80% витамина D3. Его 20% поступают в организм с пищей животного происхождения (рыбий жир, печень, яичный желток).

D2 (эргокальциферол)

Поступает в организм только с растительными продуктами (хлеб и др.)

25(OH)D3 (кальцидол)

Затем в печени из обеих форм в результате гидроксилирования (присоединении OH-группы) образуется

25-ОН-гидрокси-ХОЛЕКАЛЬЦИФЕРОЛ (кальцидол). Эта форма является депо- и транспортной, именно ее определяют в крови для установления уровня витамина D.

1,25(OH)D3 (кальцитриол)

Далее в почках при участии паратгормона (гормон паращитовидных желез) происходит второе гидроксилирование и образование активной формы —

1,25-ОН-дигидрокси-ХОЛЕКАЛЬЦИФЕРОЛ (кальцитриол). Именно кальцитриол обеспечивает основные биологические эффекты витамина D в организме.

Основной биологической ролью кальцитриола (1,25-ОН-витамин D) является поддержание постоянного уровня кальция в крови (витамин D усиливает всасывание кальция в кишечнике и если его в крови недостаточно — обеспечивает поступление кальция из костей в кровь).

Со временем рецепторы к кальцитриолу помимо кишечника и костей были обнаружены в почках, половых органах, поджелудочной железе, мышцах, в клетках иммунной и нервных систем. Таким образом стало понятно, что в организме человека витамин D выполняет большое количество различных функций:

• регулирует проявление 3% генома человека (несколько тысяч генов)
• увеличивает чувствительность инсулинового рецептора (профилактика инсулинорезистентности, ожирения, сахарного диабета)
• укрепляет костную систему
• снижает уровень паратгормона в крови
• способствует синтезу половых гормонов (тестостерона, эстрогенов, прогестерона)
• улучшает репродуктивную функцию
• влияет на врожденный и приобретенный иммунитет
• профилактирует развитие опухолей, депрессии, болезни Паркинсона

Недостаток витамина D

Недостаток витамина Д в организме может привести к развитию:

• болезней сердечно-сосудистой системы
• иммунодефициту, аллергии, псориаз, бронхиальная астма, ревматоидный артрит
• пародонтоза
• опухолям толстого кишечника, молочных желез, яичников, простаты
• хронической усталости, депрессии, бессоницы
• снижению мышечной силы, приводящей к риску падений
• снижению подвижности и количества морфологически нормальных сперматозоидов (мужской фактор бесплодия)
• фактор риска преждевременных родов, фетопатий (менее 20 нг/мл)

Достижение уровня витамтина D 50 нг/мл (125 нмоль/л) снижает риск развития:

Как понять свой рецепт на очки?

Давайте разберемся, какая информация скрывается за обозначениями в рецепте на очки. На что необходимо обратить в пристальное внимание. Прочитав наш материал, вы совершенно точно будете знать, что выписал вам офтальмолог и для чего.

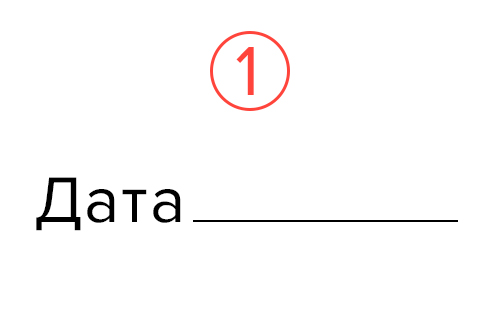

1. Дата выписанного рецепта

Срок действия рецепта не определен строго. Его актуальность зависит от многих факторов: вашего возраста, степени основного нарушения зрения, наличия сопутствующих нарушений, течения и характера общих заболеваний, приема некоторых препаратов. В любом случае рекомендуется проверять зрение и актуальность рецепта не реже одного раза в год. А если у вас есть рецепт, но очки вы по нему не носите более 3 месяцев, то перед заказом очков желательно ещё раз уточнить параметры зрения.

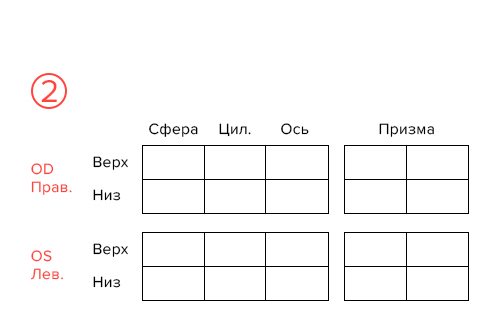

2. OD и OS

Международное обозначение правого и левого глаз. OD — правый, OS — левый. В офтальмологии, во избежание путаницы, принято всегда указывать сначала правый глаз, затем левый.

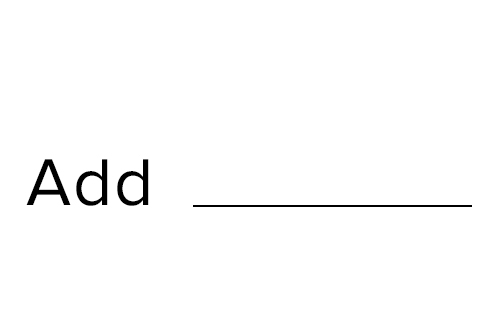

3. ADD — аддидация

Этот параметр используется для описания прогрессивных, бифокальных и офисных линз. Аддидация означает разницу между оптической силой линзы необходимой для коррекции зрения вдаль и вблизи.

4. SPH — сфера

Это ваши диоптрии или оптическая сила линзы. Перед значением SPH стоит знак «+», когда у вас дальнозоркость и вы плохо видите вблизи, либо знак «-», когда у вас близорукость и вы плохо видите вдаль. Это один из самых важных параметров при выборе очков.

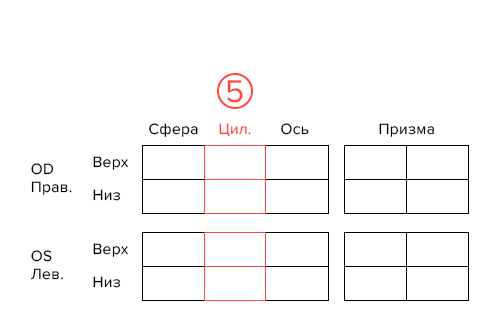

5. CYL — цилиндр

Это поле заполняется, если врач диагностировал у вас астигматизм. Перед этим значением также ставят знак «+» или «-». Значение цилиндра со знаком минус — для исправления миопического (близорукого) астигматизма, а со знаком плюс — для коррекции гиперметропического (дальнозоркого) астигматизма.

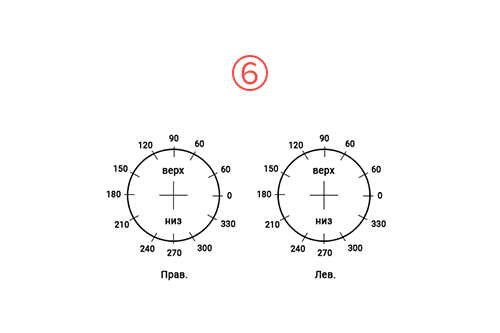

6. AXIS/AX — ось

Обозначает ось цилиндрического наклона в градусах. показатель может варьироваться от 0 до 180 градусов.

7. PRISM — призма

Заполненное поле означает наличие косоглазия, нарушение положения глаз. Для коррекции такого зрения назначают специальные линзы – призматические.

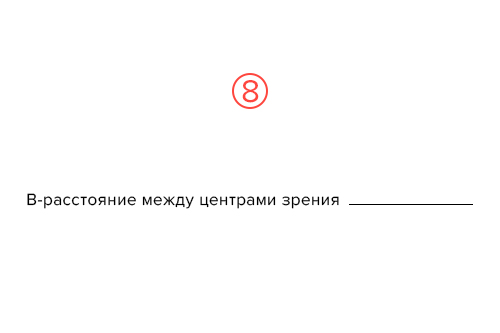

PD/DP/РЦ (Межзрачковое расстояние или расстояние между центрами зрения)
