Классификация плоских и фигурных отверток по назначению

Любой домашний мастер, не говоря уже о профессионалах в той или иной области техники, всегда располагает в арсенале подручного инструмента отвёрткой и не одной. Сфера применения не имеет ограничений, но главное её предназначение — отвернуть или завернуть — она выполняет просто. От качества этого инструмента порой зависит ремонтная процедура. Поэтому к выбору и приобретению подобного приспособления нужно подойти со всей ответственностью.

Составляющие части

В обычной, с детства каждому знакомой, отвёртке выделяют три составляющих: наконечник, стержень и рукоятку. Все они должны изготавливаться из качественного материала, так как основной критерий такого инструмента — прочность, зависит от надёжности и долговечности каждого элемента.

Наконечник, или жало

Разновидности наконечников дублируют все типы шлицов крепёжных изделий, которые применяются для различных хозяйственных и производственных нужд. Долгое время наиболее широко использовался крепёж с прямым шлицом. Однако по долговечности он оставлял желать лучшего, так как деформировался после нескольких использований. Постепенно его сменил другой вид нарезки на шляпках и головках крепёжных изделий. Поэтому инструмент с плоским жалом отошёл на второй план.

Шлицы в виде креста выдерживают несколько рабочих циклов за счёт равномерного распространения нажима на плоскость шляпки. Соответственно, и крутящий момент их выше, винты и шурупы легче входят в нужную поверхность. Отвёртки с крестообразным наконечником наиболее распространены среди подобного инструмента. Для самого большого усилия есть шестигранные шлицы и отвёртки. Остальные виды наконечников менее распространены.

Для продуктивной работы с отвёртками нужно учитывать не только форму жала, но и его длину. Бытует ошибочное мнение, что инструмент с коротким наконечником является универсальным. Это неверно, потому что таким концом прикладывается наибольшая сила на точку воздействия и, как правило, срывается шлиц (даже крестовый), или ломается само приспособление.

Третье качество наконечника — это твёрдость. Хрупкий кончик сломается при не самом сильном нажатии. Правильный материал и закалка помогут в обретении этого качества. Для чёткой фиксации в шлице на жале должны быть шероховатости или насечки. Часто на край отвёртки наносят специальное напыление. Для удобства использования в неудобных, стеснённых условиях в последнее время появились отвёртки с намагниченным концом.

Стержень приспособления

Осевая часть отвёртки, как и прочие, должна отличаться прочностью. ГОСТ предписывает её пределы от 42 до 52HRC (единица твёрдости Роквелла по шкале C). При низких показателях стержень согнётся, при высоких — лопнет. Поэтому при изготовлении используют высокоуглеродистую легированную сталь. Она определяется маркировкой на стержне chrome — vanadium. Конечно, надпись не является гарантией качества, так как оттиск легко подделать. Но крупные производители дорожат своим именем и выпускают в продажу только изделия высокого качества.

Для защиты от коррозии осевые части покрывают различным напылением. Встречается инструмент с резиновым или пластиковым покрытием. Скорее всего, это специальное изолированное приспособление электромонтёра. Наиболее распространены устройства с длиной базовой части 100—200 миллиметров. Это оптимально для большинства операций, производимых отвёртками. В тесных местах используют маленькие, а в труднодоступных — удлинённые или телескопические инструменты.

От габаритов жала и прилагаемых нагрузок зависит диаметр стержня. Сечение его чаще всего круглое. Для усиления его изготавливают квадратным или шестигранным. Такая форма позволяет подцепить отвёртку гаечным ключом для увеличения усилия.

Немаловажно, как ось закреплена в рукоятке. Проверить это можно только на практике. Если поставщик не уделил этому должного внимания, то стержень быстро разболтается и будет прокручивать в корпусе. Такая поломка восстановлению не подлежит.

Существуют ударные отвёртки, у которых стержень проходит через рукоятку насквозь и заканчивается бойком.

Ручка инструмента

Дерево, пластмасса, прочие материалы — всё это подходит для изготовления рукоятей отвёрток. Ради удобства они могут иметь прорезиненые бока. Габариты таких приспособлений подбирают исходя из условий работы. Диаметр всегда им пропорционален. Под крепёж маленького размера подойдёт инструмент с ручкой потоньше, чтобы избежать срыва резьбы или шлица.

Форма рукояти должна обеспечивать плотное, удобное вложение в руку. Но ряд производителей в стремлении выделить свою продукцию из числа подобных забывают об этом. Особенно грешат этим новички рынка. Прорезиненые ручки удобно держать в руке, но при попадании в химически активную среду они разрушаются. Пистолетные рукоятки усиливают нажим, но они не очень компактны.

Полезное приспособление — отверстие в рукоятке, куда продевают шнурок или ремень для крепления на поясе.

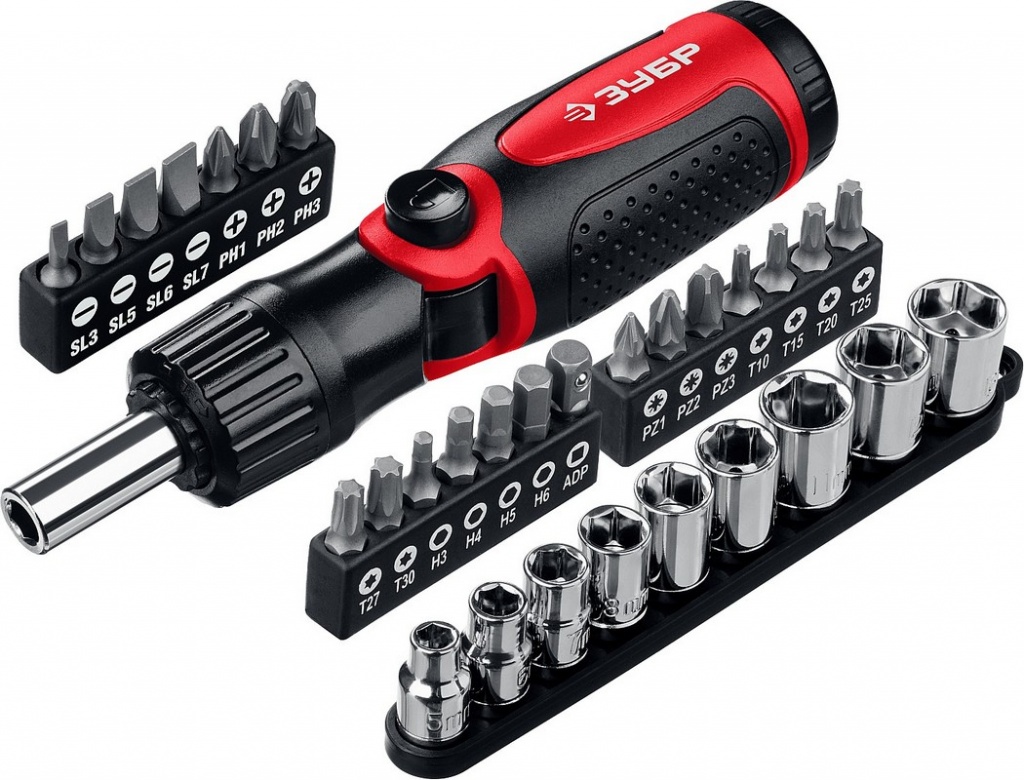

Основные виды отвёрток

Долгое время для отворачивания и заворачивания крепежа использовались два вида отвёрток. Они и сейчас в ходу во всех сферах деятельности человека. Но, кроме них, появились и другие типы инструмента, облегчающие работу. Классификация их связана с устройством жала.

Читайте так же:

Токарный станок 1у61 технические характеристики

Инструмент с прямым шлицом

Основное преимущество этого приспособления — возможность использования под множество задач. Отвёртка шлицевая, размеры которой соответствуют величине крепежа, может использоваться везде. Таким инструментом можно открыть замок, настроить элементы электронной схемы, использовать в отладке механических устройств.

При отворачивании не нужно сильно давить на инструмент. Жало само фиксируется в шлице и не выскакивает прочь, если зазор между ними минимальный. Хорошо подобранная рукоятка обеспечивает неплохой крутящий момент, который можно усилить при наличии шестигранного стержня с помощью гаечного ключа.

Недостаток единственный — работа в одной плоскости ввиду изначальной конструкции инструмента. Если чуть перекосить в приложении усилия, то отвёртка выскользнет из паза.

Крестовая отвёртка

Эта разновидность инструмента появилась для замены плоской отвёртки. Такая конструкция шлица, в отличие от конкурента, обеспечивает более плотное заворачивание и его сохранность при больших усилиях и нескольких циклах.

Основным видом крестовидного крепежа и инструмента сейчас является конструкция Филипс. К всемирно известному производителю электроники это не имеет отношения. Просто такая фамилия была у изобретателя шлица. Крестообразное строение прорези позволяет закручивать винт с небольшим наклоном без ущерба для поверхности шляпки и не снижая прикладного усилия. За счёт такого шлица боковое смещение минимально. Это даёт возможность применять подобный инструмент в местах с ограниченным пространством и при угловом расположении крепежа.

Но у подобной конструкции также есть свои недочёты:

Сильное осевое усилие утомляет работника при существенном количестве операций.
Не имеется возможности изготовления очень маленького инструмента из-за особенностей шлицевой конструкции. Следствие этого — ограниченное применение.

Несмотря на эти недостатки, подавляющая часть конструкций использует именно такой крепёж. Существует вариация подобной системы крепежа с двойным крестом, или восьмиконечной звёздочкой.

Такой шлиц имеет название Pozidriv и отличается более сильной фиксацией в прорези и меньшей возможностью работы под углом. У таких отвёрток есть своя область применения:

Мебельное производство.
Монтаж изделий из гипсокартона.
Установка перегородок из алюминиевого профиля.

Для работы отвёртками с двойным крестовым шлицем выпускаются саморезы соответствующего профиля, как правило, золотистого цвета.

Специальные устройства

Кроме двух основных, существуют и такие виды отвёрток, названия которых мало известны широкому кругу пользователей. Они придуманы для выполнения особых операций. Такие фигурные отвёртки выпускаются не в большом количестве, но упоминания достойны:

По большей части в производстве авиационной техники используются отвёртки разновидности Torq — Set. Характеризуются максимальным крутящим моментом.
Там же применяют устройство в виде трилистника Tri — Wing.
Для устройств с антивандальной защитой используется отвёртка — спаннер с двумя штырьками.
В электротехнике находит применение отвёртка-пробник для определения фазировки. С их помощью можно найти плюсовый и минусовый контакты в устройствах с питанием от источника постоянного тока.
Отвёртка с гибким стержнем незаменима для использования в труднодоступных местах.

Имеется также инструмент с рукоятками из специального материала для применения в агрессивной среде и наборы, состоящие из вала — трещотки с набором сменных головок со шлицами различных видов.

Размеры приспособлений

Существует плоская отвертка, размеры которой обозначаются буквами SL и цифрами, означающими ширину наконечника. Она колеблется от 2 до 18 миллиметров. Для бытового применения достаточно иметь в наборе необходимого инструмента устройства с надписями SL 3, SL 5 и SL 8.

Маркировка крестовых отвёрток Филлипс начинается с PH:

PH 00 (1,5—1,9 мм).
PH 0 (2 мм).
PH 1 (2,1—3 мм).
PH 2 (3,1—5 мм).
PH 3 (5,1—7 мм).
PH 4 (от 7,1 мм).

Самый ходовой размер — PH 2.

Инструмент с наконечником Pozidriv маркируется Pz с указанием номера размера. Отвёртки, имеющие обозначение Px, снабжены спиленным крестообразным жалом для применения в радиотехнике.

Качество и цены

Для использования дома или не частого применения подойдёт недорогой, но приемлемого качества инструмент компаний Stayer, Fit, Matrix, стоимостью около ста рублей. Если планируется профессиональная деятельность, рекомендуется приобрести инструмент подороже. Его представляют, к примеру, фирмы Kraftool, Арсенал стоимостью сто пятьдесят — двести рублей. Самые долговечные отвёртки выпускает производитель Gedoro. Стоимость его моделей может превышать тысячу рублей.

Как добраться отверткой в сложные места. Угловерт, удлинитель для бит с фиксатором и гибкий вал. Ну и конечно разборка.

Расcмотрим как можно подобраться отверткой или шуруповертом в труднодоступные места.
У иногда винты гайки и болты находятся в таких местах, что к ним сложно подлезть. Есть шуруповерты с поворотной головой, есть трещотки и прочие устройства для решения таких проблем.
Такая проблема встречается не часто, но ее как то нужно решать. По этому я купил то, что попроще и подешевле.
Итак, первое гибкий вал. Пластиковый гибкий кожух и трос внутри, в конце и начале шестигранники 6.35 для бит.

Какие то силовые нагрузки ему не под силу, но что то легкое открутить он может вполне.
Например винты крепления обшивки в двери машины расположены не очень удобно, отверткой с битодержателем не подлезть.

А гибкий вал вполне справляется с такой задачей

Но винт в пластике он может и не сорвать. Чтоб сорвать винт можно использовать угловерт.

Или Г-образный ключ из этого обзора.

Угловертом в принципе можно и сорвать и открутить винты на обшивке.
Боковой зазор у угловерта меньше чем у гибкого вала, но валом можно подлезть в какие то узкие места, угол поворота может быть любой вплоть до 180 градусов, а у угловерта он фиксирован. Я ношу их оба, они дополняют друг друга.

Через угловерт можно например закрутить саморез 4.2 с прессшайбой в тонкий листовой металл. Большие задачи для него сложны.

От таких работ у него появился небольшой люфт, но тем не менее он до сих пор работает.

Единственное, если бы я брал его сейчас, то брал бы версию подлиннее с держателем — хвостом. За такой маленький редуктор сложно держаться и давить на него при закручивании саморезов.

Ну и еще одна шутка, которая помогает мне крутить винты и шурупы это удлинитель с фиксацией бит.
Я брал короткий, но есть версии разной длины.
В угловерте и гибком вале биты фиксируются магнитом, это вроде неплохо. Но иногда бита застревает в саморезе и, когда тянешь шуруповерт на себя, бита остается в шлицах шурупа. А потом часто падает, при работе на высоте это доставляет некоторые проблемы, особенно когда висишь этаже на 15 и бита падает куда то вниз…
Этот удлинитель жестко фиксирует биты, его черная «юбка» оттягивается назад и вставляется бита.

Бита фиксируется стопором, который убирается при нажатии на юбку.

Именно для такой фиксации на битах есть специальные прорези или пазы.

То есть если бита вставлена в такой держатель, то можно быть уверенным что она в нем и останется, а не выпадет, застряв в саморезе.
И еще один плюс держателей такого типа, что они позволяют держать за «юбку» пока крутишь саморез.
Если саморез длинный то при просверливании отверстия он все норовит упасть на бок. А с этой шуткой можно крутить шуруповертом и держать ось за держатель, «юбка» свободно крутится. Это не дает шурупу упасть в сторону.

Ну и посмотрим что внутри у этих переходников. Прямой удлинитель разобрать у меня не получилось.
Гибкий вал — просто срезаю канцелярским ножом внешний пластик. Внутри пружина и трос. Трос по краям запрессован в держатели. Типичная поломка — при приложении слишком большого усилия трос выскакивает из держателя. По моему ремонт не целесообразен при такой цене. Хотя наверное возможен.

Угловерт — с двух строн запрессовано два подшипника. Видно стопорное кольцо. Как я не пытался, не смог его снять.

Максимум что я смог сделать, это снять боковую шайбу подшипника и посмотреть на шарики и пластиковый белый сепаратор. Похоже что подшипник однорядный.

Читайте так же:

Не выкручивается болт из ноутбука

В общем инструмент для домашнего мастера или редкого использования, при этом когда его приходится применять думаешь «И что бы я без него делал». Иногда значительно ускоряет работу. Для частого и профессионально использования есть другие инструменты с таким же функционалом но лучшего качества, при этом там уже совсем другая цена.

Виды шлицов у отверток

Отвертка является незаменимым ручным инструментом, который предназначается для откручивания и закручивания широкого спектра крепежных элементов с резьбой, а также для наладки или настройки разнообразных электрических приспособлений.

Чтобы понять, что такое шлиц отвертки, необходимо ознакомиться с основными частями инструмента. Как правило, отвертка состоит из трех частей:

резиновая, пластиковая или деревянная рукоятка;
стальной стержень;
рабочая часть (наконечник), который и называется шлицом.

Поскольку наконечник больше других основных частей подвержен механическим воздействиям, изготавливается такая деталь из молибденовых или хромованадиевых сталей. Неправильный выбор шлица отвертки может привести к порче крепежа, что затруднит доступ к устройству или монтажу конструкции. Именно поэтому важно разбираться в разновидностях наконечников. Маркировка помогает разобраться в предлагаемом ассортименте.

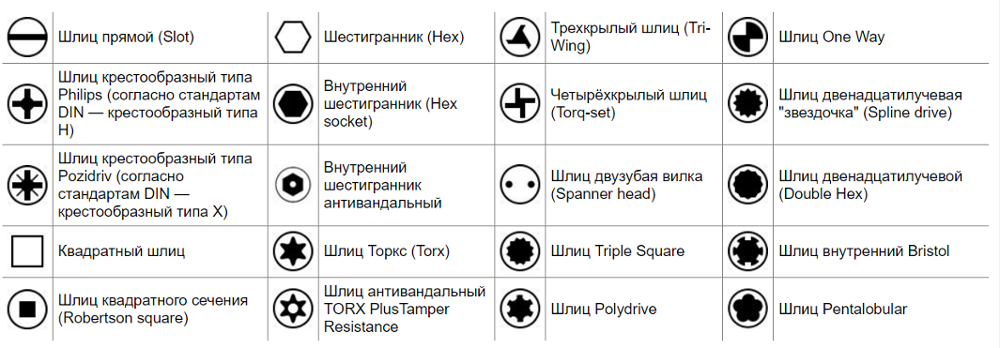

Типы шлицов отверток

Самой распространенной является отвертка с прямым шлицем (SL), использующаяся для фиксации шурупов и саморезов в случаях, когда сильное затягивание крепежного элемента не требуется. Работать с таким шлицем неудобно, поскольку жало отвертки периодически соскальзывает или смещается в сторону, что способствует появлению царапин.

Согласно ГОСТ плоские шлицы могут затачиваться под радиусную или классическую форму. Радиусная заточка повышает производительность во время закручивания, но заметно хуже справляется с выполнением нестандартных задач (отгибание или расклинивание деталей).

Крестообразные шлицы образуют группу из нескольких разновидностей:

Филлипс (PH) – такая форма самоцентрируется и решает проблему соскальзывания во время закручивания, но в работе с электроинструментами есть риск срыва резьбы или шлица;
Позидрайв (PZ) – модернизированная версия PH, которая отличается устойчивым сцеплением и возможностью приложить на инструмент большее крутящее усилие;
Фриасон (Freason) – благодаря большим лопастям и четкому углу сведения появляется возможность передавать на биту увеличенный крутящий момент;
Супадрив (Supadriv) – разновидность PZ, которая имеет более широкий центр, допускающий осевое смещение наконечника;
Phillips II – второе поколение крестообразного шлица PH, которое имеет специальные насечки, повышающие силу сцепления и снижающие выталкивающий эффект;
Французский шлиц – двухступенчатая конструкция, отличающаяся увеличивающимся диаметром жала;
JIS B 1012 – японская разновидность, отличающаяся сильным скосом, что способствует снижению выталкивания отвертки;
Mortorq (оригинальная разработка The Phillips Screw Company) – Поскольку вероятность срыва такого шлица минимальна, активно используется в автомобилестроении и авиационно-космической промышленности.

Основное отличие квадратных шлицев заключается в большом количестве опорных точек, способствующих передаче крутящего момента. Данная группа включает в себя несколько разновидностей:

Шлиц Робертсона (Scrulox) – квадрат правильной формы позволяет завинчивать и отвинчивать крепеж одной рукой.
LOX-Recess – форма двух смещенных и пересекающихся квадратов образует 12 точек соприкосновения, что уменьшает износ и обеспечивает крепкий контакт.
Двойной квадрат – два пересекающихся квадрата без смещения образуют 8-конечную звезду.
Тройной квадрат (XZN) – отвертки с наконечником, имеющим форму трех квадратов Робертсона на единой оси, активно используются в автомобилестроении, поскольку обеспечивают большой крутящий момент.

Биты под внутренний шестигранник, как правило, представлены тремя вариациями. Шестигранный шлиц (Аллен, HEX) широко используется в различных областях. Антивандальное исполнение отличается наличием штифта в середине. Двойной шестигранник похож на тройной квадрат XZN, но несовместим с такими элементами крепежа. Шлиц Outlaw имеет ступенчатый сход, что позволяет работать одной отверткой с крепежом любых размеров.

Пятилучевые отвертки, которые обеспечивают хорошее затягивание крепежа, представлены двумя видами. Специалисты компании Apple разработали шлиц Pentalobe, который усложняет несанкционированный разбор дорогостоящих устройств. Пятилучевая бита ASTER recess представляет собой пятиугольник со сферическими выступами на конце. Активно применяется при производстве авиационно-космической техники, когда необходима односторонняя затяжка.

Звездообразные шлицы очень популярны, поскольку не соскальзывают, способны функционировать на очень высокой скорости, а также имеют отличное сцепление с поверхностью крепежных элементов.

Различают 3 основных вида:

Torx (бита-звездочка) – выполнен в форме симметричной 6-лучевой звезды, что способствует равномерному воздействию на изделие в момент затяжки;
Torx Plus – модернизированный звездообразный шлиц, отличающийся увеличенным основанием и укороченными лучами;
Torx ttap – отвертка имеет на конце небольшой штифт, который совпадает с углублением в головке крепежа, что позволяет исключить перекосы при работе инструментом.

Практичные комбинированные шлицы активно используются при производстве электронных изделий и мебельной фурнитуры. Примечательно, что работать с крепежными изделиями, имеющими такой шлиц, можно разными типами отверток, в зависимости от того, какие типы шлицев были взяты за основу. Многие производители выпускают комбинированные отвертки с переставным жалом. Примеры: Филлипс/Квадрат, Clutch (тип A и тип G), SL/Торкс.

Читайте так же:

Оборудование для столярного производства

Наружные шлицы отверток представляют собой противоположный форм-фактор. То есть, наконечник инструмента имеет углубление определенной формы. Такой крепеж обладает рядом преимуществ: прорези не забиваются грязью или краской, в углублениях не скапливается вода, возможность работы в узких местах, большой выбор инструментов для работы с некоторыми типами шлицев (отвертки, накидные, рожковые и разводные ключи).

Виды шлицев отверток данного типа:

квадрат;
шестигранник;
прямоугольник;
наружный Torx;
двенадцатигранник.

Антивандальные шлицы представлены большой группой изделий с пазами и выступами сложных форм. Такие изделия выполняют 2 задачи: препятствуют несанкционированному доступу к устройствам, а также мешают снять различные предметы в общественных местах (урны, таблички, пепельницы, указатели и многое другое). Некоторые разновидности антивандальных бит: Bristol, Line, One-way, ALR и DTC, Овал и Треугольник, Polydrive, Спаннер (Snake-Eyes), Torq-set, а также Tri-point, Tri-groove и Tri-Wing.

Несколько советов

Если для работы с определенными видами шлицев на винтах используется специальная отвертка, то никаких затруднений с завинчиванием или отвинчиванием крепежа не возникнет. В случае работы с креплением, подверженным ржавлению, рекомендуется использовать специальные растворители. Нельзя допускать перекоса стержня отвертки по отношению к оси шурупа или иного крепления.

Важно обращать внимание на маркировку отверток. Многие производители предлагают целые наборы с множеством съемных наконечников, что упрощает работу с разными изделиями. Работая с электроникой или деталями, которые могут находиться под напряжением, необходимо использовать диэлектрические инструменты. Также следует соблюдать температурный диапазон работы, который, как правило, варьируется от -40 до +70 градусов по Цельсию.

Плоская отвертка – нужна ли она в мастерской?

Перламутр Древесина для угля Проволока Шурупы Тиски Напильник Показать все

Производители современной бытовой техники, автомобилей и строители отходят от использования плоской отвертки. Однако не стоит спешить выбрасывать этот инструмент. Плоская отвертка вам понадобится еще не раз! В конце концов, вы можете ее переделать в несколько менее распространенных разновидностей инструмента!

Отвертка минусовая – привет из прошлого!

Плоская отвертка просуществовала около 4 столетий практически без изменений – большинство необычных форм жала (кончика инструмента) были придуманы на рубеже прошлого и нынешнего века. Однако отвертка с прямым шлицем все же нужна – этот инструмент может выполнять роль аккуратного зубила, лопаткой на длинном стержне удобно поддевать и отодвигать разные детали. Строение отвертки с виду совершенно простое – стальной стержень, круглый или квадратный в сечении, с одной стороны расплюснутый, и ручка из пластмассы или дерева.

Современные инструменты имеют более сложное строение – шлиц изготавливают из более крепкого или закаленного метала, наносят на него насечки, чтобы он не выскальзывал, и покрывают магнитным напылением. Шлиц никогда не затачивают до остроты – он должен быть тупым, чтобы не нарушать головку винта. К тому же, чем острее будет шлиц, тем проще его раскрошить. Толщина лезвия – один из самых важных параметров отвертки. Шлиц должен совершенно свободно и на всю глубину входить в выемку на шляпке – только тогда можно быть уверенным в качественном откручивании без вреда для крепежа.

Зачастую в домашних условиях пользуются тем инструментом, что есть, не обращая внимания на толщину лезвия – вот вам и причина всех раскуроченных шляпок на винтах. Если же вы разрушили шлиц до того, как прочли эту статью, то ситуацию еще можно исправить, если сделать пропил ножовочным полотном по металлу в шлице на большую глубину. Правда, этот вариант не всегда возможен, если нет доступа к шлицу. Поэтому, если у вас отсутствует нужная отвертка, лучше подогнать толщину лезвия под шлиц, сняв лишнее надфилем. Помните, что большинство отверток изготовлены из прочных инструментальных сталей, а винты – из более мягких металлов, например, латуни. Так что «страдать» от неумелых действий всегда будут последние.

Отвертка прямая – разновидности инструментов

Всего существует три типа плоских отверток. Тип первый имеет ряд из более 70 размеров. Длина стержня – от 100 мм до 400 мм. Ширина шлица – от 0,3 мм до 4 мм. Обычно такие отвертки оснащены пластмассовой рукоятью. Второй тип – изделия с деревянной ручкой, с более коротким стержнем в рамках от 150 мм до 320 мм и шириной шлица от 0,5 мм до 2 мм. Самым прочным является третий тип, со стержнем, который начинается с торца рукоятки. Ширина шлица – от 0,8 мм до 2 мм. Этот тип способен заменить даже небольшое зубило или стамеску – лезвие всегда можно подточить.

Впрочем, для домашних работ достаточно приобрести набор плоских отверток из десятка инструментов, с длиной стержня 200 мм и шириной лопатки от 1 мм до 5 мм.

Обычно именно такие шлицы встречаются на бытовых крепежах. Современные отвертки, в которых лезвие выполнено, как отдельная деталь, обладают существенным недостатком – при выходе из строя лопатки такой инструмент можно выбрасывать, поскольку стержень выполнен из более мягких сталей. А вот более старые инструменты, которые достались вам в наследство – настоящий клад! Отвертка плоская, ГОСТ которой соответствует старым нормативам, вся изготовлена из качественной стали, так что стержень можно использовать и затачивать много раз.

Читайте так же:

Стартер крутит после запуска двигателя

Плоская отвертка – модификации

Помимо разнообразия размеров, существует множество модификаций, которые играют особую роль. Например, диэлектрические инструменты покрыты полностью особым материалом, который защищает мастера даже от высокого напряжения. Отвертка минусовая с двусторонним стержнем пригодится любителям многофункциональных вещей. Ее стержень легко вынимается и вставляется в ручку, а каждая сторона стержня имеет свой размер. Благодаря этому, мастеру нужно носить с собой вдвое меньше инструментов.

Силовые ударные отвертки применяются только в крайних случаях, когда винт или гайка намертво прикипели к поверхности. Инструмент устроен таким образом, что рукоять выдержит удары молотком. Однако выдержит ли удары гайка? Без вреда для крепежа использование этого инструмента практически невозможно. Твердосплавные отвертки или инструменты с алмазным покрытием особо долговечны и стойки к большим механическим воздействиям. Практически каждый тип отверток дополнительно намагничивают, чтобы мастер мог легко удерживать мелкие крепежи. Насечки на жале создают дополнительный контакт между шлицем и жалом инструмента.

Отвертка с прямым шлицем – делаем самостоятельно

Изготовить плоскую отвертку можно совершенно самостоятельно. Для этих целей будет пригодна любая стальная проволока приличного диаметра. Отпилив нужный кусок, нагрейте проволоку на газовой горелке докрасна, и расклепайте до образования лопатки один из концов. Это делать не обязательно, если ширина металла вас устраивает – достаточно сточить две стороны до образования лезвия, которое следует затупить. Форма лопатки удобна в тех случаях, когда к отвертке нужно подключить гаечный ключ.

Отвертка прямая – отличный материал для создания более сложных инструментов, например, той же крестовой отвертки. Для этого прямой шлиц нужно аккуратно срезать под прямым углом к стержню. Затем зажмите стержень в тисках таким образом, чтобы вам было удобно работать с полученным торцом. Нанесите две крестообразные линии на торец в форме креста, и между ними трехгранным напильником выпилите четыре выемки. Для примерки используйте шуруп с крестообразным шлицем. Полученную крестообразную отвертку рекомендуется закалить, впрочем, если вам нужен инструмент для разовых действий, то можно обойтись и без закалки.

Последнее время все чаще производители пользуются крепежами с редкой разновидностью шлица, под который нужна отвертка в форме вилки, называют такой инструмент – Spanner. Лайфхак по созданию спаннера оказался совсем простым! Для этого вам нужна отвертка с прямым шлицем, ножовка по металлу и напильники. В лопатке аккуратно проделайте ножовкой распил посредине и выведите напильниками на нужное расстояния образовавшиеся «вилки». Из отверток, которые не годятся для применения по прямому назначению, можно изготовить выколотки, кернеры, зубила. Одним словом, не спешите выбрасывать инструмент!

Ручка для отвертки – удобный набор плоских отверток

В выборе инструмента важно обращать внимание не только на рабочую часть, но и на ручку. Ее основное предназначение – передавать крутящий момент на жало, однако в зависимости от ее формы с этой задачей она может справляться совершенно по-разному. Да и сам пользователь должен «примерять» отвертки на себя, ведь руки у всех разные. Людям с длинными пальцами удобнее будет работать с длинными ручками и наоборот, короткие ручки предназначены для мастеров с короткими пальцами.

Изготавливают ручки в наше время в основном из пластика и резины – эти материалы могут похвастать хорошей прочностью. Основное требование к этой детали: чтобы ладонь могла надежно захватывать ее, и не соскальзывала при усилии. Торец должен быть выполнен аккуратно, чтобы не было острых граней, способных поранить мягкие ткани руки. Несколько граней, которые обычно присутствуют на ручках, помогают и с захватом ручки, и не дают инструменту скатываться даже с наклонной поверхности. Отверстие на конце рукояти предназначено для подвеса и удобного хранения инструмента.
