Не так давно озадачился вопросом приобретения газового редуктора для аргоно-дуговой сварки, в результате пишу свой отзыв о том, на чем я в конечном итоге остановился в своих поисках. Мой выбор пал на аргоновый регулятор фирмы «Redius», модель АР-40-КР1-м-Р1.

Сразу скажу, что опыта выбора и эксплуатации подобных приборов у меня не было вообще. Несмотря на то, что «любительской» ручной дуговой сваркой (РДС), она же сварка плавящимся электродом, занимаюсь я уже не первый год и некоторый опыт у меня в этом деле успел накопиться, но вот что касается других видов сварки — их я до недавнего времени вообще не касался, хотя частенько думал о том, чтобы помимо РДС набить руку в какой-нибудь еще технологии сварки металлов.
В какой же именно передо мной такой вопрос не стоял, давно привлекала меня сварка неплавящимся электродом в среде защитного газа (аргона). Темой я интересовался, но как-то все не решался начать, думал что это слишком сложно и геморно. Но в итоге решился (вдруг какой-то ценный навык упускаю своими сомнениями).

Чтобы приступить к ручной аргоно-дуговой сварке (РАДС) мне необходимо было дособрать инвентарь, в моем случае это были:
— укомплектованная TIG-горелка;
— 10 литровый аргоновый баллон, заправленный газом;
— газовый регулятор (редуктор);
— шланг с хомутами.

О каждом из перечисленных писать тут не буду, ибо информации по ним столько, что вполне на отдельный отзыв потянуло бы (за исключением разве что шланга), а о редукторе своим скромным непрофессиональным мнением поделюсь, может кому-то пригодится.

Итак, поскольку «аргонщик» я начинающий, знаний в вопросе выбора оборудования у меня практически нулевые, поэтому покупать сразу же дорогой редуктор я не рискнул (вдруг дело не пойдет, окажется что TIG-сварка не для меня, что руки у меня не из того места и. т. д. Тогда хоть не будет так обидно, что купил оборудование за дорого и теперь оно валяется на лоджии). Знакомые мысли, не правда ли? Вот и я подумал, что как начинающему мне нужно начать с недорогого и простого. Простого в плане удобства эксплуатации, а не в плане простоты и дешевизны сборки.

Из редукторов, представленных на рынке, существуют 2 типа таких приборов — со встроенным ротаметром (расходомером) и без него.

Я без раздумий приобрел себе редуктор с ротаметром, самый дешевый из всех, что был на стеллаже в магазине сварочных принадлежностей. Вот так он выглядит у меня:

Маленький, симпатичный, выполнен скорее всего из стали и латуни, сборка очень качественная.

Как видно на фото, при подключении редуктора к баллону с аргоном, давление газа сначала отображается на шкале манометра (очень полезный прибор, показывает общее давление газа в баллоне. Рабочее давление аргона составляет 15 мегапаскаль или 150 атмосфер). Далее идет колба с шариком внутри, это и есть ротаметр или расходомер. Назначение ротаметра — устанавливать нужный вам расход газа в зависимости от специфики и условий проведения сварочных работ. У меня на колбе шкала от 3-х до 40-ка делений, т. е. можно вращая красный вентиль, отрегулировать скорость расхода газа начиная с 3-х литров в минуту (L/mim) и выше. Расход показывает шарик внутри колбы, который при подаче газа в TIG-горелку поднимается и зависает на установленном уровне, а шкала подсказывает какой именно сейчас выставлен расход. Очень удобно!

Важная особенность эксплуатации редуктора с расходомером — баллон с газом должен находиться в вертикальном положении (чтобы шарик в колбе под действием силы тяжести лежал на дне колбы). Если вы не можете или принципиально не хотите ставить баллон вертикально — тогда редуктор с ротаметром корректный расход газа вам показывать не будет. Может быть в таком случае целесообразнее было бы использовать редуктор без ротаметра (с двумя манометрами: на входе и на выходе). Такой редуктор был бы даже подешевле, чем мой, но не намного (на 200-300 руб).

Скажу честно, как пользоваться редуктором с двумя манометрами я и сам не знаю. Вроде бы на манометре, что стоит на выходе, нужно устанавливать давление 0,1 — 0,2 МПа. Но это я наверняка не знаю. Если кто-то из вас владеет этой информацией, друзья, обязательно напишите комментарий к отзыву, укажите в нем прав я был или нет.

Мой редуктор отечественного производства, произведен в России на Вырицком заводе металлоизделий (производственная площадка группы компаний «Редиус»).
Модель изделия АР-40-КР1-м-Р1, поставляется вот в такой симпатичной коробке:

Обращаю внимание на дизайн и оформление фирменной упаковки изделия, это не какая-то серая коробка из дешевого картона, а аккуратная глянцевая. Производитель явно заинтересован в продаваемости своей продукции, на мелочах не экономит, и это хорошо.
Внутри коробки редуктор не болтался как попало, а был завален пенопластовым наполнителем, чтобы уберечь изделие от механических повреждений при перевозке:

Поскольку редуктор отечественного производства — он изначально заточен под российский рынок, это значит, что он на 100% совместим с прочим оборудованием (баллонами). Покупая такой редуктор у вас не будет болеть голова над вопросом «а подойдет ли гайка на редукторе к резьбе на моем баллоне? вдруг не подойдет?». Я вам говорю: С этим редуктором — Подойдет! Это с китайскими редукторами есть такие проблемы, с отечественными все в порядке.

Немного слов о самой эксплуатации.
Мне было жутко впервые открывать вентиль на баллоне, опасался, что на заводе что-то могли «недотянуть» и газ мог повались из всех щелей редуктора. Опасения не оправдались, нигде ничего не зашипело и не запузырилось, только стрелка манометра отклонилась на

14.5 МПа. Расходомер также оценил в работе, очень прикольно в реальном времени видеть расход газа. Но, как уже говорил, баллон должен стоять вертикально (ну или выставить расход по шарику, а потом положить баллон, вы уже все равно будете знать сколько выставили).

Где-то читал, что миниатюрные редуктора (как мой), могут обмерзать при интенсивной работе. Я на своем такого не замечал. Да, конечно он холодненький довольно во время сварки, но инеем не покрывался. Возможно это связано с тем, как интенсивно использовать сварочник, если он у вас без перерыва часами пашет где-то в автомастерской — может быть в таком случае и будет обмерзать редуктор, но как лично я свой инвертор использую (что-то где-то починить по дому, либо просто попрактиковаться в сварке когда есть время и условия) — для таких целей этого редуктора за глаза хватит.

Обобщая скажу, редуктор нравится, пользуюсь им около 2-х недель. Удобный, красивый, маленький, недорогой, наглядно и четко показывает расход газа и давление газа в баллоне. Опыт владения им маленький, если будет появляться новая информация об особенностях/проблемах данного редуктора — обязательно буду добавлять свежую информацию в данный отзыв.

Если есть вопросы — спрашивайте, чем смогу — помогу. Спасибо за внимание, всем удачи и пока!

Производство редуктора 3МП-40

Фото 3МП-40 — купить редуктор по выгодным ценам

Производство мотор-редуктора 3МП-40. Редуктор планетарный одно–, двух–, трехступенчатый.

Назначение редуктора 3МП-40

Мотор-редуктор 3МП-40 планетарный одно–, двух–, трехступенчатый предназначен для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения. Редуктор нельзя применять в механизмах для подъема груза.

ООО ТПО Максимум производит и поставляет редукторы 3МП 40 в такие регионы, как: Воронеж, Москва, Ростов-На-Дону, Краснодар, Пенза, Новосибирск, Нижний Новгород, Екатеринбург, Челябинск, Курск.
По вопросам производства, модернизации и ремонта мотор-редукторов 3МП–40 обращаться по телефонам, указанным на странице Контакты.
Стоимость редуктора 3МП–40 обозначена в прайс-листе.

Мотор-редуктор 3МП-40 применяется в следующих условиях:

• высота над уровнем моря — до 1000 м;
• режим работы: продолжительный, с продолжительностью работы до 24 ч/сут;
• внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
• нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсивная;
• климатическое исполнение У — умеренный климат, категория размещения 3 — эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от минус 45 °С до плюс 40 °С, или Т — тропический климат, категория размещения 2 — эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от минус 10 °С до плюс 45 °С.

Для комплектации мотор-редукторов применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ. По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).

Условное обозначение редуктора цилиндрического Ц2У-400Н при заказе

Условное обозначение цилиндрического редуктора 3МП-40 при заказе: Редуктор ЗМП–40–45–225–G110УЗ, 380 В означает, что мотор-редуктор типа 3МП, с радиусом расположения осей сателлитов 40 мм, с номинальной частотой вращения выходного вала 45 об/мин, с номинальным крутящим моментом на выходном валу 225 Нм, конструктивным исполнением по способу монтажа G110, климатическим исполнением и категорией размещения У3, и напряжением в сети переменного тока 380В.

Заказать производство 9изготовление) и купить мотор-редуктор планетарный 3МП-40 можно по телефонам: (863) 207-80-59, (863) 207-80-58.

Основные технические характеристики редукторов 3МП 40

Габаритные и присоединительные размеры планетарных мотор редукторов 3МП на лапах, мм.

Габаритные и присоединительные размеры планетарных мотор редукторов 3МП на фланце, мм

Размеры цилиндрических валов планетарных мотор-редукторов 3МП

Размеры конических валов планетарных мотор-редукторов 3МП

Размеры полых валов планетарных мотор-редукторов 3МП

Купить и заказатьизготовление мотор-редуктора планетарного 3МП-40 можно по телефонам: (863) 207-80-59, (863) 207-80-58.

Конструктивное исполнение по способу монтажа редуктора 3МП

Условное обозначение редуктора 3ПМ при заказе из каталога

Редуктор у 30 ар40п

Регулятор расхода газа У-30/АР-40-П-01-1Р 220V ПТК 00000029055

Спишите до 1116 р. бонусами Начислим 27 бонусов

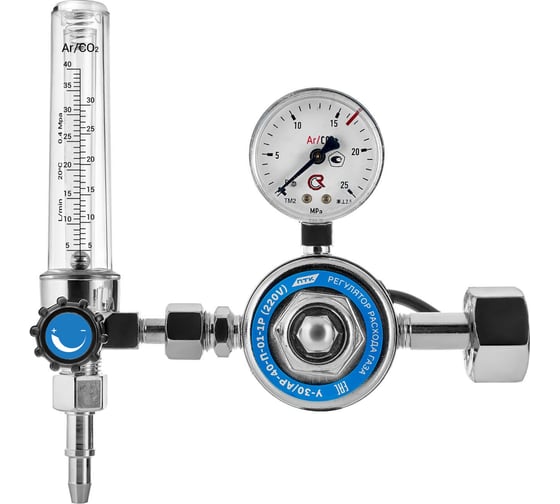

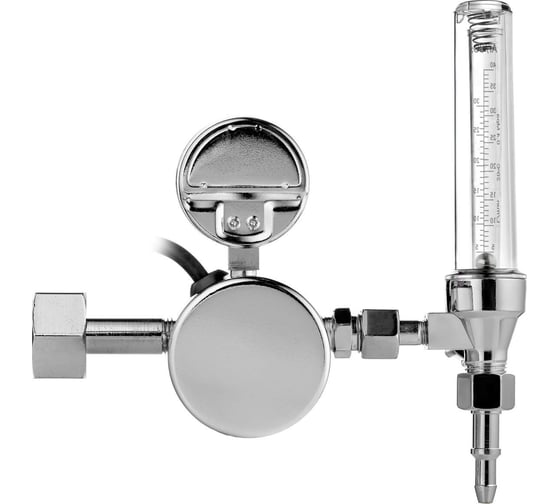

Регулятор расхода газа У-30/АР-40-П-01-1Р ПТК 00000029055 предназначен для понижения давления газа. Автоматически поддерживает заданное рабочее давление.

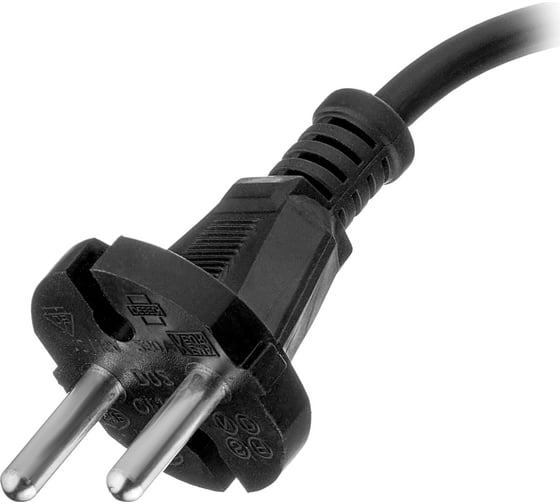

В алюминиевый корпус регулятора встроен подогреватель на 220В, который обеспечивает работоспособность регулятора при низких температурах окружающей среды (до -30°С).

Колба ротаметра изготовлена из прочного пластика, которая имеет две шкалы Ar/CO2.

Комплектуется универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.

Внимание, изображение товара может отличаться от реального! Верные параметры указаны в технических характеристиках товара.

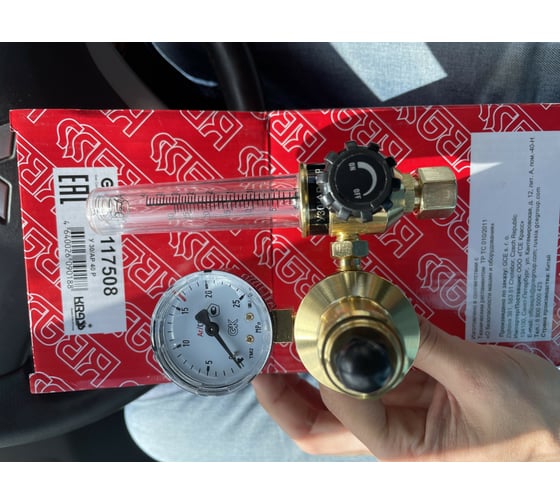

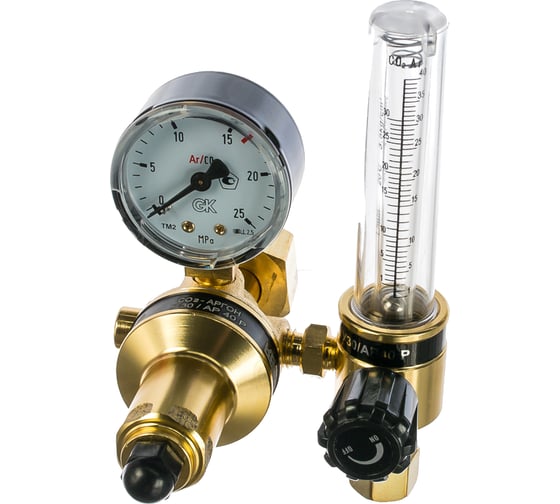

Регулятор для углекислоты и аргона У 30/АР 40 Р (с ротаметром) KRASS 2117508

Спишите до 859 р. бонусами Начислим 21 бонус

• В вашем городе:2 шт.
  На складе: 24 шт.
• Самовывоз: сегодня, из 1 магазина
• Курьером: завтра, от 190 р.

Регулятор для углекислоты и аргона У 30/АР 40 Р (с ротаметром) KRASS 2117508 предназначен для понижения и регулирования давления газа, поступающего в регулятор из баллона, и автоматического поддержания расхода газа на постоянном уровне. Оснащен ротаметром для определения объёмного расхода газа.

• Max пропускная способность СО₂ — 1.8 м 3 /ч;
• Max пропускная способность аргона — 2.4 м 3 /ч.

Технические характеристики регулятора для углекислоты и аргона KRASS 2117508

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Информация об упаковке

Документация

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Регулятор для углекислоты и аргона У 30/АР 40 Р (с ротаметром) KRASS 2117508

Спишите до 859 р. бонусами Начислим 21 бонус

• В вашем городе:2 шт.
  На складе: 24 шт.
• Самовывоз: сегодня, из 1 магазина
• Курьером: завтра, от 190 р.

Регулятор для углекислоты и аргона У 30/АР 40 Р (с ротаметром) KRASS 2117508 предназначен для понижения и регулирования давления газа, поступающего в регулятор из баллона, и автоматического поддержания расхода газа на постоянном уровне. Оснащен ротаметром для определения объёмного расхода газа.

• Max пропускная способность СО₂ — 1.8 м 3 /ч;
• Max пропускная способность аргона — 2.4 м 3 /ч.

Технические характеристики регулятора для углекислоты и аргона KRASS 2117508

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Информация об упаковке

Документация

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

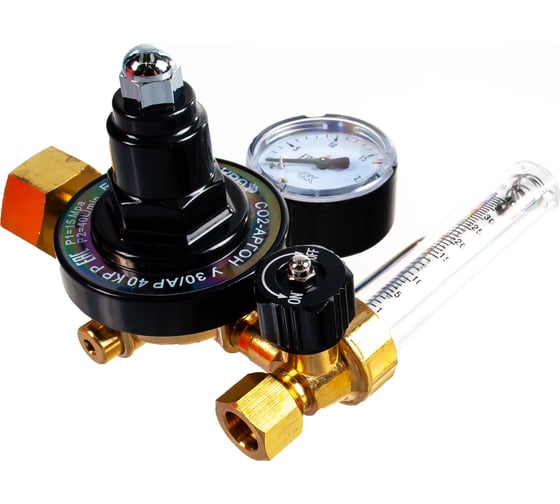

Регулятор У 30/АР 40 КР Р с ротаметром для углекислоты и аргона KRASS 2133519

Спишите до 1144 р. бонусами Начислим 28 бонусов

Регулятор У 30/АР 40 КР Р с ротаметром KRASS 2133519 предназначен для понижения и регулирования давления газа, поступающего в регулятор из баллона, и автоматического поддержания расхода газа на постоянном уровне. Оснащен ротаметром.

Технические характеристики регулятора для углекислоты и аргона KRASS 2133519

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Информация об упаковке

Документация

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Регулятор для углекислоты и аргона У 30/АР 40 Р (с ротаметром) KRASS 2117508

Спишите до 859 р. бонусами Начислим 21 бонус

Регулятор для углекислоты и аргона У 30/АР 40 Р (с ротаметром) KRASS 2117508 предназначен для понижения и регулирования давления газа, поступающего в регулятор из баллона, и автоматического поддержания расхода газа на постоянном уровне. Оснащен ротаметром для определения объёмного расхода газа.

• Max пропускная способность СО₂ — 1.8 м 3 /ч;
• Max пропускная способность аргона — 2.4 м 3 /ч.

Технические характеристики регулятора для углекислоты и аргона KRASS 2117508

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Информация об упаковке

Документация

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

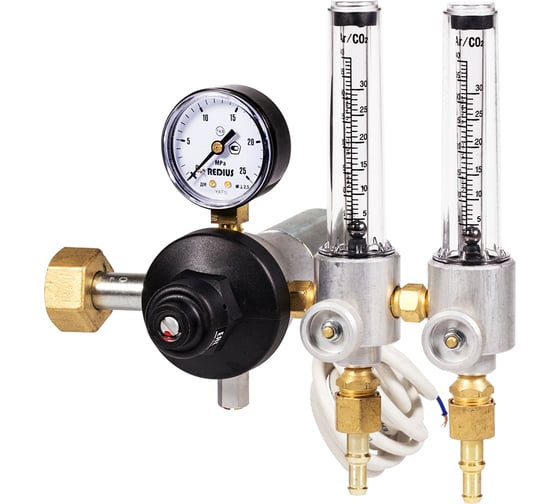

Регулятор универсальный У-30/АР-40-КР1П-Р2 аргон + углекислота REDIUS 05108

Спишите до 1429 р. бонусами Начислим 35 бонусов

• В вашем городе:3 шт.
  На складе: 4 шт.
• Самовывоз: сегодня, из 1 магазина
• Курьером: завтра, от 190 р.

Регулятор универсальный У-30/АР-40-КР1П-Р2 аргон + углекислота REDIUS 05108 предназначен для понижения и регулирования давления аргона или углекислого газа, поступающих из баллона, и автоматического поддерживания постоянного рабочего расхода газа на выходе. Наличие расходомера обеспечивает высокую точность заданного расхода, наглядность показаний, удобство пользования, надежность, экономичность. Подогреватель обеспечивает подогрев газа для защиты от замерзания оборудования.

Технические характеристики универсального регулятора REDIUS У-30/АР-40-КР1П-Р2

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

• />Россия — родина бренда
• />Россия — страна производства

Информация об упаковке

Документация

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Регулятор универсальный У-30/АР-40-КР1 аргон + углекислота REDIUS 051031

Спишите до 867 р. бонусами Начислим 21 бонус

Регулятор универсальный У-30/АР-40-КР1 аргон + углекислота REDIUS 051031 предназначен для понижения и регулирования давления аргона или углекислого газа, поступающих из баллона, и автоматического поддерживания постоянного рабочего расхода газа на выходе. Наличие расходомера обеспечивает высокую точность заданного расхода, наглядность показаний, удобство пользования, надежность, экономичность.

Технические характеристики универсального регулятора REDIUS У-30/АР-40-КР1

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

• />Россия — родина бренда
• />Россия — страна производства

Информация об упаковке

Документация

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Начинающему гаражному сварщику на заметку

Всем привет.
Ну что господа начинающие сварщики. Собственно как и я. :)) сейчас вплотную занимаюсь вопросом по поводу полуавтомата и всем что с ним связано. (так как кузов почти готов к сварочным работам).

В итоге подобрал кое какую инфу и хочу ею с вами поделиться.

А поделиться я хочу информацией про то какой выбрать баллон под углекислоту для полуавтомата в гараж.

И так. Если вы не занимаетесь профессионально ремонтом авто. То есть у вас не СТО а вы просто по тиху ремонтируете в своём гараже своё авто (ну может эпизодически авто друзей) То на мой взгляд идеальным вариантом болона под углекислоту для полуавтомата будет следующий баллон:

20-ти литровый углекислотный баллон (ГОСТ 949-73)

Почему не на 40 литров? Казалось бы газа больше в 2 раза, стоит столько же сколько и на 20 литров. То есть выгодней. Так то оно так но есть одно НО! Это вопрос удобства эксплуатации.

40-ка литровый баллон большой и тяжелый. Его даже просто переместить по гаражу одному проблематично. Возить на заправку такой баллон тоже геморно. И тд.

Давайте сравним размеры и вес этих двух баллонов.

Начнём с 40-ка литрового:

Емкость — 40л.
Рабочее давление — 14,7 МПа (150 кгс/см2)

Диаметр цилиндрической части — 219 мм.
Длина корпуса баллона — 1370 мм. (без башмака ещё накинете сантиметров 5-8)

Вес баллона — 58,5 кг.

К этому весу надо прибавить ещё: Вес газа 40-литровый баллон — 12 куб. м / 24 кг жидкого газа. плюс башмак — 5,2 кг и вентиль – 0,5 кг.

И того: около 88 кг!

Теперь 20-ти литровый баллон:

Рабочее давление — 14,7 МПа (150 кгс/см2)

Диаметр цилиндрической части — 219 мм.

Длина корпуса баллона — 740 мм (+башмак)

Вес баллона — 32,3 кг.

К этому весу надо прибавить ещё: Вес газа 20-литровый баллон — 6 куб. м / 12 кг жидкого газа. плюс башмак — 5,2 кг и вентиль – 0,5 кг.

И того: около 50 кг

Исходя из вышеприведенных данных. лично я считаю что 20-ти литровик будет оптимальный вариант для наших маленьких гаражей.

Удобнее перемешать одному. Удобнее возить на заправку. От этого меньше нервов. а меньше нервов приятнее и быстрее работается.

Также помимо баллона понадобиться регулятор газа. Газовый редуктор.

Сей прибор нуден для понижения давления газа который выходит из баллона и для регулировки его подачи в ваш сварочный полуавтомат.

Для углекислоты — Редуктор УР 6-6

Для смеси (углекислота + аргон) — Редуктор У30/АР40 Р

По поводу расхода газа и проволоки.

И так на сколько же хватит газа и проволоки при сварке полуавтоматом с кассетой проволоки 0,8 мм весом 5 кг и баллона с углекислотой объемом 20 литров?

Сварочная проволока СВ-08 диаметром 0,8 мм весит 3,950 кг 1 километр, значит на кассете 5 кг примерно 1200 метров проволоки. Если средняя скорость подачи для такой проволоки 4 метра в минуту, то кассета уйдет за 300 минут. Углекислоты в 20-литровом баллоне 6 кубометров или 6000 литров. Если в среднем расход газа на продувку 10 литров в минуту, то 20-литрового баллона должно хватить 600 минут или на 2 бабины проволоки 0,8 весом 5 кг.

Так что думаю что с 20-литровиком можно переварить не одну тачку. :))

На момент написания данной статьи

Ну вот как-то так народ. Надеюсь данная информация кому то может быть полезна.
