Водитель, который заботится о своей машине, должен иметь тахометр среди других устройств, которые помогают в правильной работе автомобиля. Если нет обычного устройства, вы должны их установить. Статья дает свои типы, инструктирует, как правильно подключить тахометр к дизелю и бензиновому двигателю.

Разновидности тахометров

Тахометр указывает количество вращения коленчатого вала, помогая определить наилучший крутящий момент для сдвига. Это позволяет продлить срок службы приводного блока и его компетентную операцию, поскольку свойства мощности и тяговки двигателя зависят от количества коленчатого вала. Кроме того, его можно использовать для точно отрегулирования карбюратора и других важных устройств холостого хода.

Этот счетчик может быть аналоговым или табло со стрелками и цифрами. Когда стрелка приближается к красной линии, водитель должен изменить зубчатую передачу на более высокую. На цифровом устройстве небольшой экран отображает информацию для драйвера (видео автор — Armadil).

Условно, эти устройства могут быть разделены на два типа:

• Обычно. Они устанавливаются на фабрике, который производит транспортное средство. Поместите его на торпеду.
• Руководство по эксплуатации. Это альтернативный вариант, если заводского устройства нет. Удаленные устройства имеют более точные показания, поэтому их можно использовать для проверки правильности обычных показаний. Иногда они устанавливаются как тюнинг.

Сборка тахометра может осуществляться как на бензиновом двигателе, так и на дизельном устройстве.

Подключение на бензиновый двигатель

Подключение устройства отличается на двигателе с инжектором и карбюратором. Инжектор подключен к контроллеру ECU. В этом случае мы берем «массу» в организм, и мы подключаем положительный кабель к клипе поршня.

Устройство имеет два выхода: человек переходит на датчик положения коленвала, а другой к ECU. Таким образом, он читает количество оборотов от контроля блока управления. Ниже приведены распределительную диаграмму тахометра из BSZ.

Ниже приведены инструкции для подключения электронного тахометра к бензиновому двигателю:

• Прежде всего, в зависимости от типа устройства, вы должны установить их в то место, где это будет.
• Затем подключите установленный тахометр. Минус кабель обычно черный и соединен с массой.
• Красный кабель должен быть подключен к плюсу переключателя зажигания, к которому напряжение 12 В поставляется во время системы зажигания (NW).
• Третий провод может быть любым цветом — это вход устройства. Это связано в зависимости от SP. Если SPZ контакт, устройство подключается к трамвайной вилке, в случае бесконтактного корпуса SPZ, он должен быть подключен к переключанию напряжения.
• Если автомобиль оснащен огнями, устройство должно быть подключено к коммутатору парковки в автомобиле.

Подключение прибора к дизелю

Владельцы дизеля должны знать, как установить тахометр на дизель, потому что его соединение имеет нюансы. С этой целью следует понимать принцип его операции. Он читает, в случае бензинового привода импульсов, достигающих катушки зажигания, а в случае дизеля — от штифта «в генераторе».

В случае дизельных двигателей лучше установить устройство, поместив машину на контрольный канал или на лифте. Подключение электронного тахометра происходит в шагах. На первом этапе снимите защитный чехол, избегаяпопадание грязи.

Затем найдите клемму, помеченную буквой «W» на генераторе, и подсоедините провод тахометра к этой клемме. Если вы не можете найти зажим, вам придется разобрать генератор.

После демонтажа подключите один из трех проводов от обмотки к встроенному выпрямителю к заранее подготовленному проводу. Изолируйте точку подключения и выведите кабель наружу. Затем соберите генератор в обратном порядке. Кабель, идущий от генератора, следует подключить к счетчику.

Для точного чтения замкните контакт масляного насоса.

Тахометр легко установить благодаря приведенным выше инструкциям.

Проверка работоспособности тахометра

С приведенными выше советами по сборке тахометра все понятно. Осталось найти причины неисправности счетчика. Иногда водители могут наблюдать ситуацию, когда стрелка начинает раскачиваться из стороны в сторону.

Причин неисправности может быть несколько:

• Когда двигатель работает в течение длительного времени, возникающие вибрации могут повредить датчик;
• Неисправности в проводке: клеммы могут отсоединиться, контакты могут окислиться, может быть повреждена изоляция.

Эти повреждения можно обнаружить при визуальном осмотре и отремонтировать. Если датчик поврежден, его необходимо заменить.

Подключение тахометра своими руками: плюсы и минусы

Главная функция тахометра в машине – это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр. Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу. Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

• Виды тахометров
• Как подключить тахометр через ЭБУ
• Схема подключения тахометра на бензиновый двигатель
• Как подключить тахометр к дизелю
• Как проверить тахометр на работоспособность

Знаете ли вы? Термин «тахометр» произошёл от греческого τάχος – скорость и μέτρον– мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый. Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения. Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели. Выносные цифровые тахометры хороши для контроля оборотов холостого хода. Их показания имеют меньше погрешностей, поэтому с помощью такого прибора можно проверять работу штатного тахометра. Кроме того их стильный вид придаёт машине элегантности.

Штатный

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Важно! Измерительные приборы выпускаются соответственно марке автомобиля. Показания не родного механизма будут не верными.

Как подключить тахометр через ЭБУ

Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем. Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй – на датчик положения коленвала. Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Перед установкой тахометра на карбюраторный двигатель, изучите инструкцию, прилагаемую к прибору. Если её нет, осуществляйте установку согласно следующим действиям:

1. Закрепите механизм на его месте (место расположения определяется видом устройства).
2. Чёрный провод подсоедините к массе (кузову) автомобиля.
3. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.
4. Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе – прибор подключается к прерывателю трамблёра. Во второй системе – к коммутатору напряжения.

Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Прежде чем подключать, разберёмся, от чего работает тахометр на дизеле. Принцип работы электронного прибора – это считывание показаний импульсов, посылаемых клеммой, которая располагается в генераторе.

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме. Первый пункт работы – демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать».

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке. Установка измерительного прибора большой сложности не представляет, но без каких либо знаний, как устроен дизель, как работает тахометр на дизеле, без малейших понятий о ремонте автомобиля, лучше обратиться к профессионалам.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства. Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея. Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик – нужна замена. В случае, когда самостоятельная диагностика не выявила причин, стоит обратиться в автомастерскую.

Интересно! Сконструировал тахометр американец Кёртис Виддер в 1903 году.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Схема с бесконтактной СЗ

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Схема для контактной СЗ

Система зажигания бензиновых двигателей

Управление процессами зажигания двигателей может быть организовано несколькими методами:

• Трамблерный с одной катушкой зажигания;
• Бестрамблерный со сдвоенной (тройной, четверной в зависимости от количества цилиндров, деленных на 2) катушкой зажигания;
• Индивидуальный (на каждую свечу зажигания).

Во всех случаях на катушку поступает мощный импульс амплитудой 12В с прерывателя (для автомобилей до 90-х годов), транзисторного коммутатора или непосредственно с блока управления двигателя. Именно из этой точки и следует брать сигнал на тахометр.

Разновидности тахометров

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

1. Штатный прибор на пятерке

2. Аналоговое устройство для авто

3. Выносные автомобильные приборы

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Испытание, регулировка тахометра

Если автомобиль оборудован бестрамблерной или индивидуальной системой зажигания, подключение тахометра можно произвести к любой катушке. В этом случае показания скорости вращения двигателя (количество оборотов в минуту) будут неадекватными, так как на трамбленое зажигание импульс подается каждый такт, индивидуальное – в четыре раза реже. Однако можно градуировать измерительную шкалу по-новому.

На первом этапе испытаний заводят двигатель, проверяют работоспособность системы (отклонение стрелки на холостых оборотах). Как правило, частота оборотов в этом режиме находится в пределах 800 – 1000 об/мин.

Далее регулируют уровень показаний. Если стрелка тахометра отклоняется незначительно, можно между сигнальным проводом и массой автомобиля включить дополнительный конденсатор емкостью около 1 мкФ. Наоборот, если стрелка зашкаливает, в разрыв сигнальной цепи включить переменное сопротивление около 1 кОм и масштабировать сигнал.

Следующий этап – ходовые испытания. На заведенном двигателе достигают предельных оборотов. Стрелка тахометра не должна выходить в красную зону. В противном случае регулировку осуществляют вновь. Перед началом эксплуатации еще раз проверяют надежность соединений и изоляции. И помните, дополнительное оборудование – новые проблемы.

Можно ли сделать тахометр для бензопилы самостоятельно или процесс регулировки карбюратора

Самодельный тахометр для бензопилы применяется при регулировке карбюратора, когда инструмент проходит обкатку. Обкатка агрегата является важнейшим этапом, от которого зависит срок службы двухтактного двигателя. Чтобы процесс обкатки проходил качественно, нужно выполнять настройку карбюратора при помощи тахометра.

Когда выполняется настройка карбюратора бензопилы

Бензопила функционирует за счет двигателя внутреннего сгорания двухтактного типа. Такой мотор обеспечивает инструмент двумя важными преимуществами — мобильность и высокая степень производительности. Подача топливно-воздушной смеси в цилиндр мотора происходит посредством карбюратора. Этот карбюратор нуждается в регулировке или настройке, когда:

• Попытки запуска бензоинструмента приводят к получению неудовлетворительного результата
• Работа двигателя является неустойчивой (снижаются обороты и мотор глохнет)
• На холостом ходу возникают плавающие обороты
• С первых секунд запуска двигателя он глохнет
• Был произведен капитальный ремонт двигателя бензоинструмента
• Проводились ремонтные работы карбюратора или его очистка
• Бензоинструмент проходит обкатку

Тахометр для бензопилы нужен для проведения обкатки инструмента, так как с его помощью выполняется регулировка карбюратора. Его настройка при помощи устройства получает более точной, что положительно отражается на функционировании и производительности агрегата

Тахометр для настройки карбюратора бензопилы

Каждый карбюратор на бензопилах имеет в конструкции три регулировочных болта с пружинами. Каждый болт отвечает за регулировку соответствующего параметра. Таковыми параметрами являются:

1. L — регулирование количества подачи топлива на небольших оборотах
2. H — регулирование количества подачи топлива на больших оборотах
3. T или LA— увеличение или уменьшение количества топливно-воздушной смеси при работе инструмента на холостых оборотах

Чтобы отрегулировать карбюратор, понадобится подготовить тонкие отвертки (шлицевые) и тахометр.

Настройка карбюратора своими руками выполняется путем проведения следующих манипуляций:

1. Демонтируется крышка с воздушным фильтром, после чего открывается доступ к высоковольтным проводам инструмента. Такие манипуляции проводятся, если применяется тахометр проводного типа
2. Если же используется современный беспроводной тип прибора, то доступ к высоковольтным проводам не понадобится
3. Запустить двигатель инструмента, после этого выполняется подключение проводов к высоковольтному кабелю
4. Беспроводной прибор нужно поднести к свече
5. Теперь нужно взять в руки отвертку, и приступать к регулировке
6. Болт с обозначением L нужно завинтить до упора по ходу вращения часовой стрелки, после чего ослабить на четверть оборота
7. Цепь на бензоинструменте будет перемещаться, поэтому нужно отрегулировать болт T. Вращать болт нужно в обе стороны до момента, пока цепь на инструменте не перестанет перемещаться
8. Теперь нужно погазовать на протяжении 8-10 секунд
9. Чтобы выставить максимальное число оборотов на инструменте, понадобится закручивать регулировочный болт H. При этом нужно контролировать показания устройства, которое будет отображать число оборотов
10. На завершающем этапе нужно повторить настройку оборотов холостого хода путем перемещения болта T

Как только настройка произведена, нужно проверить работоспособность инструмента в действии. Отсутствие провалов, рывков и скачков говорит о том, что процедура выполнена правильно.

Как сделать тахометр для бензопилы своими руками

Сделать тахометр для бензопилы своими руками рационально только в том случае, если возникает единичная необходимость его применения. Если же вы являетесь постоянным владельцем бензоинструмента, то рекомендуется обзавестись заводским прибором. На многофункциональных мультиметрах имеется режим измерения частоты, которым можно воспользоваться для вычисления оборотов.

Сделать устройство можно своими руками, но для таких целей понадобится паяльник и некоторые расходные элементы электроники: резисторы, диоды, конденсаторы. В качестве указателя оборотов используется головка от магнитофона.

На видео представлено готовое устройство в действии. Единственным недостатком такого устройства является низкая точность, а также необходимость вычисления количества оборотов, так как прибор показывает децибелы.

Если нужно получить максимально-точные результаты для настройки бензопилы, то специалисты рекомендуют использовать заводские тахометры (пусть даже и китайского происхождения).

Виды тахометров для бензопил

Для того чтобы настроить карбюратор, используются приборы проводного типа, так как они в несколько раз дешевле беспроводных. Проводные приборы подключаются к высоковольтным проводам инструмента (для чего имеются специальные зажимы) путем обматывания 5-6 витками. Инструкция к прибору прилагается, поэтому ее нужно прочесть перед применением.

Недостатком проводных устройств является необходимость демонтировать крышку и воздушный фильтр, чтобы добраться до высоковольтного провода. Такого недостатка лишены устройства беспроводного типа, которые измеряют частоту вращения вала даже на отдаленном расстоянии от мотора на 15-20 см.

Если знать, как отрегулировать карбюратор на инструменте, то не понадобится обращаться в сервисные центры. Настоятельно рекомендуется произвести первую настройку по инструкции, чтобы все последующие разы можно было выполнять процедуру самостоятельно без помощи специалистов.

Цифровой тахометр для двухтактных двигателей на PICконтроллере

В данной статье речь пойдет о тахометре с использованием PICконтроллера PIC16F684. Информация выводится на светодиодный индикаторный модуль с микросхемой TM1637. Формирователь входных импульсов реализован на микросхеме КР1006ВИ1. Принципиальная схема устройства представлена на рисунке 1.

Основным элементом схемы является микроконтроллер PIC16F684. Данный контроллер способен нормально функционировать при напряжении питания 3 вольта, т.е. от двух батареек по полтора вольта. При этом ток потребления схемы находится в пределах шести миллиампер. Индикаторный модуль, реализованный на микросхеме TM1637, так же работоспособен при пониженном напряжении питания, хотя яркость свечения сегментов естественно падает, но достаточна для работы с тахометром.

На вход формирователя импульсов, выполненного по классической схеме и реализованного на таймере DA1 КР1006ВИ1, счетные импульсы с датчика поступают через дифференцирующую цепочку – R1,C1. Диоды VD1 и VD2 защищают вход микросхемы от чрезмерных напряжений и одновременно выделяют только положительные импульсы. Длительность сформированного выходного импульса зависит от номиналов RC цепочки R2 и С3. Постоянная времени данной цепи равна произведению C на R = 10000Ом х 0,00000033Ф = 3,3 миллисекунды. Таким образом, максимальная частота входных импульсов должна быть не более F = 1/T = 1/0,0033 ≈ 303Гц. Для двухтактного двигателя это будет соответствовать 303 х 60 ≈ 18181об/мин. Вполне для нас достаточно. Сверху числовое значение оборотов ничем не ограничено, так что имейте это в виду. Минимальное число оборотов = (1/65536 х2) х 60 = 457,76 ≈ 460 об/мин. Если минимальные обороты будут меньше этой величины, то на дисплее выведутся сплошные тире. Для моей пилы Хускварна 395ХР максимальные обороты 12500. Для нее и пришлось разрабатывать данную схему. Старушка иногда требует ремонта и профилактики, как – никак уже 19й год и перепилено ей уже километры досок и брусков, плюс дрова. Посмотреть мою пилораму с данной пилой можно в «Самодельная мобильная пилорама». И так, идем дальше. Если у вас будут наблюдаться сбои в показаниях индикатора, то возможно придется последовательно входному конденсатору поставить дополнительный гасящий резистор, номинал которого подберете опытным путем . При экспериментах с моей пилой, я просто подносил провод с «крокодилом» сантиметров на 15 к свече.

С выхода формирователя, вывод 3 DA1, импульсы подаются на вход RA2 микроконтроллера DD1. Вычисление частоты вращения коленчатого вала двигателя производится путем измерения периода следования входных импульсов с датчика. Замер производится 16 раз, потом находится среднее арифметическое значение периода. Далее контроллер пересчитывает период в значение оборотов в минуту. Так как в моем распоряжении есть модуль с «часовым» индикатором, то для отображения десятков тысяч оборотов используется двоеточие. Например, 12500 об/мин будет выглядеть так 12:50, менее 9999 об/мин – как обычно 9999.

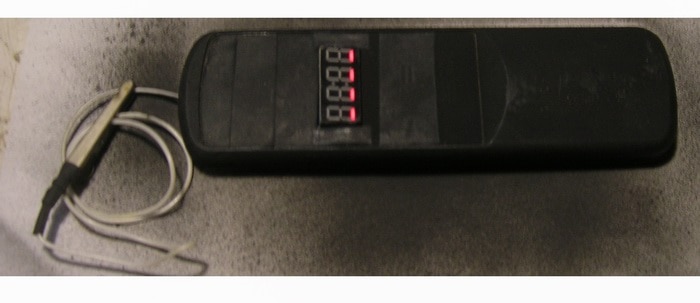

При включении устройства на индикаторе будут индицироваться на всех разрядах сегменты D.При подаче импульсов зажигания на вход, начнется отображение реальной частоты вращения вала, после снятия сигнала, на индикаторе останется число оборотов последнего измерения.

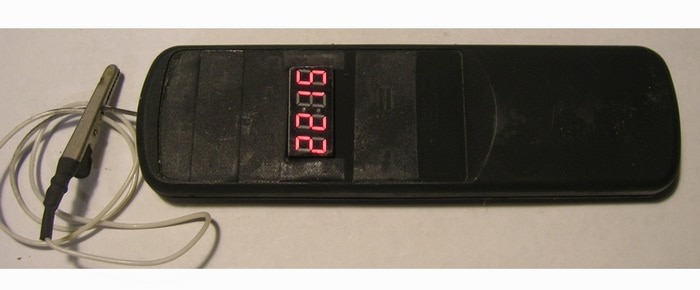

У меня нет времени на дизайн и тюнинг корпуса для этого устройства, поэтому все было смонтировано в корпусе от старой лентяйки. Ненужные дырки были просто заклеены изолентой и закрашены черной краской. Вы, я думаю, сделаете лучше.

В качестве датчика импульсов использован обычный «крокодил». В реальных измерениях постоянства показаний практически нет, это обусловлено спецификой работы двухтактного двигателя. Хотя при подаче на вход импульсов с генератора с частотой 100Гц на индикаторе отображается 6002… 6004 об/мин.
