СУПЕР ХИТ! Стойка для заточки свёрл диаметр от 3 мм до 19 мм Miki Tool DJ-3/19 Factory; s item -DGJ М00005816

СУПЕР ХИТ! Стойка для заточки свёрл диаметр от 3 мм до 19 мм Miki Tool DJ-3/19 Factory's item No.195-DGJ М00005816

Приспособление используется для заточки спиральных сверл диаметром — от 3 мм до 19 мм.

Позволяет затачивать и перетачивать режущую кромку сверла в любой угол.

Устанавливается на стол рядом с абразивным диском.

Преимущества

На стойку нанесена шкала с фиксированными углами -176°, 136°, 118°, 98° и CSК (для зенковок).

Точность заточки достигается надежной фиксацией сверла зажимом и его точной подгонкой зажимными винтами.

Рельеф задней поверхности (пятки) задается благодаря небольшому наклону оси, что создает при заточке ход сверла по дуге.

Рекомендация «Арсенал Мастера РУ»

Рекомендуем к покупке, доставим по всей России.

Посмотреть Все для заточки с актуальными ценами в нашем каталоге.

Отзывы покупателей и владельцев

Отличный инструмент
Достоинства: Работает )
Комментарий: Фиксировать сверло в приспособе нужно не так как изображено на фото, а так как на видео! Режущая кромка должна выступать за упор на 1-1,5 мм, не более! Больше ошибиться при использовании приспособления негде
Сергей Sem. Нижний Новгород

изумительная, рабочая «приспособа»
Достоинства: 1 разумная цена. 2 удобство и быстрота работы. 3 качественно сделано
Недостатки: 1 совершенно невнятная инструкция и видеоролик
Комментарий: сегодня наконец сделал платформу, как в видеоролике и попробовал точить, а свёрел у меня 40-50 шт. и многие нуждаются в заточке. достаточно быстро разобрался с настройкой, хотя есть неочевидные ньюансы очень доволен результатом, считаю, что деньги потратил не зря
если бы была аналогичная приспособа точить свёрла диаметром 1-3 мм взял бы не раздумывая

ценная приспособа
Достоинства:Купил уже полгода как по рекомендации знакомого. Когда установил, то был восхищен простотой и результатом. Уже первые разы получался результат гарантированно лучше, чем с руки. Хотя правильная заточка пошла только с 5 раза. Самое важное — выставить центр. Постепенно набил руку. Потом стал доводить технологию. Сейчас заточка сверла занимает минуту-две. Правка меньше минуты.
Комментарий: просто и удобно
Николай

Полезное

Обычно угол при вершине (2?hi;) стандартных универсальных сверл из углеродистой, хромистой и быстрорежущей стали равен 116-118° и считается пригодным для сверления многих материалов.
Но для того, чтобы обеспечить наилучшие условия работы сверла, его меняют, как показано в таблице:

Видео Drill bit sharpening attachment / Soporte para afilar brocas Стойка для заточки свёрл

Китайская сверлоточка, впечатления

гуглим, из описания следует, что бренд KWB принадлежит Einhell Germany AG (Германия, г.Ландау-на-Изере) и якобы имеет 80-летнюю историю, ныне производство размещено в Китае под контролем немецких специалистов.
Каталог принадлежностей этого бренда на русском языке достаточно обширен, и вполне удовлетворит нетребовательного рукожопа.
Посмотрим на очередное недорогое творение немецкого бренда китайского происхождения

Hexuss 2016-08-21 14:55:04 # Ответить

На упаковке показан вариант использования, рекомендация по оборотам (не более 1500об/мин) и диапазон затачиваемых сверл 3.5-10мм включительно

Модя 2016-08-21 14:55:04 # Ответить
Hexuss 2016-08-21 14:55:04 # Ответить

Внутри коробки оказалось почему-то два камня в пакетиках, бумажка и само устройство в пузырчатой пленке (ее тут же забрала половинка, на пощелкать).

Внешне на первый взгляд, качество исполнения как и подобает недорогим китайским изделиям: разводы на поверхности, запах и тд

Hexuss 2016-08-21 14:55:04 # Ответить

Сняв муфту с барашками, глянем снизу под юбку, ничего не люфтит, вал проворачивается с усилием, но плавно и без заеданий

Alexxx03 2016-08-21 14:55:04 # Ответить
Hexuss 2016-08-21 14:55:04 # Ответить

Вид сверху поближе.
Как видно крышка имеет несколько направляющих колодцев под разные диаметры сверл с позиционером на дне и упором для незатачиваемой части сверла.
Указаны диаметры сверл в миллиметрах и дюймах: 3.5(9/64), 4(5/32), 4.3(11/64), 4.6(3/16), 5(13/64), 5.3(7/32), 5.6(15/64), 6(1/4), 6.5(17/64), 7(9/32), 7.5(19/64), 8(5/16), 8.5(21/64), 9(11/32), 9.5(3/8), 10(25/64) — итого 16 размеров
Крышка сделана из твердой пластмассы, сорванный шлиц говорит, что друзья подарили мне девайс неспроста, хотя нельзя исключать и криворукости китайского сборщика

senets 2016-08-21 19:02:29 # Ответить
Hexuss 2016-08-21 14:55:04 # Ответить

Отвернем два винта сбоку на корпусе и снимаем крышку. Сидит плотно, поэтому пришлось широкой отверткой, просунув в щель, слегка поддеть крышку.

Перевернув крышку видим кольцо, оно сидит плотно и сходу вытянуть не удалось, и само устройство изнутри. Надавливая на шлиц, вал с камнем подпружинивает, и вращая вал, люфтов и заеданий опять же не замечено

Hexuss 2016-08-21 14:55:04 # Ответить

Снимаем точильную голову, на валу видим две проточки и в центре стоит туговатая пружина

Hexuss 2016-08-21 14:55:04 # Ответить

Снимаем пружину, пытаемся снять вал, давим, сидит очень туго, пришлось взять в руки киянку и через брусок выбить вал из корпуса. Вал опирается на корпус через подшипник, другой конец вала выполнен в виде правильного шестигранника 31.3х27,7мм с черной заглушкой

Hexuss 2016-08-21 14:55:04 # Ответить

На валу опять же очень туго, посажен закрытый необслуживаемый подшипник 6202RS, по российскому ГОСТу это 160202
следов выступившей смазки и неровных краев уплотнителей не замечено

Hexuss 2016-08-21 14:55:04 # Ответить

Глянем снизу внутрь пустого корпуса, как видно имеются мелкие дефекты изготовления

Hexuss 2016-08-21 14:55:04 # Ответить

Вытягиваем из шестигранного конца вала заглушку. Выполнена из похожего на твердую резину материала, неопрятный внешний вид. С одного торца заглушка имеет шестигранную форму 22.7х25.6мм, с другого коническое углубление

Hexuss 2016-08-21 14:55:04 # Ответить

Разбираем голову, для этого откручиваем втулку она с левой резьбой (!!!) и добираемся до камня. И опять натыкаемся на плотную посадку. Камень сидит на опорной гайке как влитой. Кстати на теле втулки есть два непонятных шлица 19.6мм и также непонятный шлиц под плоскую отвертку есть на торце. Первое, что приходит на ум: это для регулировки и компенсации износа круга, впоследствии оказалось ни на что это шлиц не влияет

Hexuss 2016-08-21 14:55:04 # Ответить

Как видим голова состоит из гайки, собственно камня, втулки и широкой шайбы. Гайка имеет проточку под внутренний диаметр камня. Снизу гайка, неизвестно зачем, имеет два шлица 33,7мм.
Круг абразивный имеет характеристики 58х40х18.5 зерно 100, легко гуглится и имеется в продаже в России, стоит около 75 рублей (на том же али за него просят от 400 рублей). На ощупь негрубый, скорее бархатный

Hexuss 2016-08-21 14:55:04 # Ответить

Круг поближе, видна грубоватая поверхность, но геометрия выдержана вполне недурно, штангенциркуль показывает разбег параметров плюс/минус 0.15мм, подвешенный на волоске круг звонко отзывается на удар

Hexuss 2016-08-21 14:55:04 # Ответить

Перейдем собственно к подключению (фотка с просторов)
По задумке производителя к насадке требуется дрель с шейкой под ручку диаметром 43мм и с патроном имеющим диаметр менее 43мм (рекомендуется ключевой патрон, быстрозажимной имеет больший диаметр).
Затем на шейку дрели одевается муфта, притягивается барашком к дрели, и сверху надевается само устройство, кулачки патрона при этом оказываются в конусном углублении на заглушке, и после этого устройство притягивается другим барашком на муфте.
Сразу скажу способ идиотский: дрель постоянно буксует, кулачки патрона разбивают заглушку и постоянно держать все это хозяйство на весу утомительно

Hexuss 2016-08-21 14:55:04 # Ответить

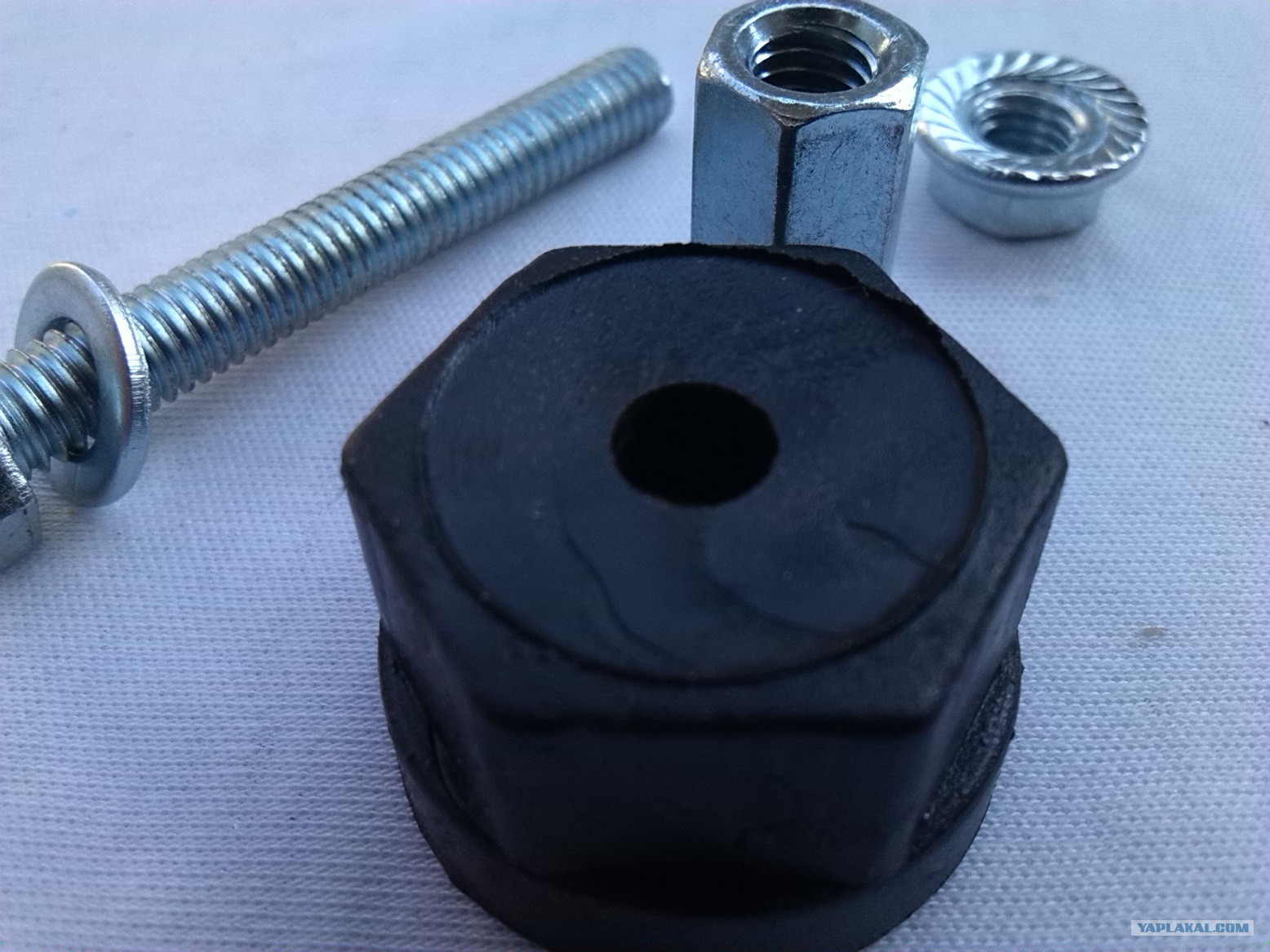

Сверлим в заглушке отверстие 6мм, берем болт М6х45, несколько простых гаек, гайку с фланцем и муфту резьбовую соединительную (она же удлиняющая гайка) М6х24

Hexuss 2016-08-21 14:55:04 # Ответить

Свинчиваем, затягиваем без фанатизма ибо заглушка сплющится и не влезет в свое шестиугольное место, оба соединения нужно законтрагаить иначе отвернется. Хорошо видно насколько плох материал в современных метизах — после затягивания остались следы на гранях

Hexuss 2016-08-21 14:55:04 # Ответить

Зажимаем привод в дрель, пришлось заменить патрон на 13мм, родной патрон на 10мм оказался тесноват для резьбовой втулки

Hexuss 2016-08-21 14:55:04 # Ответить

Общий вид готового устройства, для удобства дрель нужно будет зажать в стойке для дрели или слесарных тисках, в крайнем случае коленями, одной рукой давим курок дрели, второй держим сверло.
Не забываем выставить средние обороты (не более 1500об/мин) и правое вращение

Hexuss 2016-08-21 14:55:04 # Ответить

Найденные дома первые пациенты на заточку 4, 5, 6, 10мм. У всех сталь якобы Р6М5 (инструментальная быстрорежущая), которые желтые сверла это не нитрид титана, а китайская косметика под такое покрытие. Черное — советское.
Держать пальцами сверло оказалось утомительно, я использовал старый патрон. По инструкции полагается вставить сверло в свой колодец, совместить с позиционером и слегка надавив начать заточку, после 2-3 секунд повернуть по часовой стрелке на угол 20 градусов и еще точить 1-2 секунды, после чего повернуть сверло на 180 и повторить заточку для второй кромки. важно держать сверло ровнее и не допускать проворачивания, также нужно стремится к одинаковому усилию и времени заточки иначе одна и двух кромок окажется переточенной и вершина уйдет с оси сверла.
Такое сверло будет гулять, разбивая отверстие

Hexuss 2016-08-21 14:55:04 # Ответить

Конечный результат
Прецизионность тут и рядом не была. Судя по глубоким рискам, камень грубоват для заточки, хотя насколько мне известно на заводах после заточки режущие кромки еще и полируют для легкого отвода стружки, но для рукожопа это особо некритично. Точно замерить углы при вершине как и переднего и заднего углов возможности у меня нет. А как советуют проверять сверло прикладывая вершину к внутренней складке расслабленного указательного пальца считаю грубо и неточно. Нам самое главное — чтобы костюмчик сидел.

Самое интересное — сверла стали острыми, но для закрепления результата, за неделю было переточено около 250 сверл с работы собранных за год (я работаю на производстве ПВХ-окон, сломанные и тупые сверла собираем в коробочку на металлолом, а на складе получаем новые). Сборщики заметили разницу, заточенные сверла ненадолго порядка 50-70 отверстий в металл 1-4мм лучше новых, потом разница уже незаметна, в пластике отверстия круглые как надо, в алюминии края также ровные.
Монтажники отметили "агрессивность" сверл в первые засверливания, в толстый металл сверло как бы вгрызается, порой приводя к остановке дрели, потом также как и у цеховых сравниваются с новыми, но сверлят все равно быстрее.
Я думаю это из-за более острого чем 118 градусов угла, по металлу стружка выходит тонкой мягкой ленточкой. Мелкие (от 4мм и меньше) сверла точит хуже, по стали заточенное сверло гуляет в начале работы.

Hexuss 2016-08-21 14:55:04 # Ответить

Станки для заточки сверл по металлу

код товара: 36257 Хит продаж!

Насадка на дрель для заточки свёрл по металлу Sparta 912305

код товара: 34547 Хит продаж!

Электрический станок станок для заточки свёрл Vorel 73470

код товара: 19906

Станок для заточки свёрл по металлу, ножей Энергомаш ТС-6010С

код товара: 34548

Универсальный станок для заточки свёрл и инструмента Vorel 73473

код товара: 44975

Станок для заточки сверл по металлу Forte EDS 312

код товара: 40062

Станок для затачивания сверл Sturm BG60180

код товара: 36200

Станок для затачивания сверл по металлу Сталь ВЗС 312

код товара: 44974

Заточной станок для свёрл по металлу Сталь ВЗС 310

код товара: 14923

Станок для заточки свёрл по металлу Sturm BG6017S

код товара: 31458

Станок для заточки свёрл и инструмента Sturm BG6010SF с гибким валом

код товара: 40258

Станок для заточки сверл Vitals Ua 7016JHd

код товара: 40259

Станок для затачивания сверл Vitals Ua 9516JH

код товара: 24530

Станок для заточки сверл по металлу Proxxon BSG 220

код товара: 37649

Станок для заточки сверл по металлу профессиональный Zenitech DG15

код товара: 45312

Станок для заточки сверл по металлу Holzmann BSG 13E

код товара: 45329

Станок для затачивания сверл Holzmann BSG 13PRO

код товара: 21225

Шлифовально полировальный станок Scheppach TiGer 2000 s

код товара: 21226

Шлифовально полировальный станок Scheppach TiGer 2500

код товара: 38494

Шлифовально полировальный станок JET JSSG-8-M

код товара: 38920

Запасной заточной камень с зерном П180 для ТС-6010С и BG6010S-999

код товара: 38922

Камень шлифовальный запасной с зерном П320 для ТС-6010С и BG6010S-998

код товара: 39109

Камень запасной к заточному станку для свёрл Sturm BG6007S

Выбираем заточной станок для свёрл.

Очень часто в слесарных мастерских предприятий или домашних мастеров скапливается огромное количество тупых свёрл. Выбросить их и жалко и дорого, а вот правильно заточить может не каждый. В таких случаях и приходят на помощь малогабаритные станки для заточки свёрл. Они позволяют вернуть им прежние режущие свойства и не требуют от мастера особой квалификации и знаний таких терминов, как: ширина ленточки лезвия; углы при вершине; ширина подточки; главная режущая кромка и т.д.

Почему сверло по металлу тупится?

Если рабочий не знает особенностей сверления, то любой из этих не правильно установленных параметров может быстро снизить ресурс оснастки:
— Соответствие угла заточки и обрабатываемого материала.
— Обороты.
— Перегрев и недостаточное охлаждение.
— Оказываемое давление.
— Недостаточное охлаждение.
— Проворачивание в патроне.
Но даже если работу выполняет квалифицированный слесарь-инструментальщик или токарь, время эксплуатационной возможности сверла до неудовлетворительной работоспособности измеряется минутами.

Как работать на сверлозаточном станке?

Модели для домашнего использования, такие как Sturm BG6017S, Vorel 73470, эксплуатируются очень просто. От компактного электродвигателя, с нижней части корпуса, отходит вал с насаженным на него абразивным камнем. В верхней части нарезаны отверстия от 3 до 10 мм. Вокруг каждого из них есть соответствующая надпись.

Сверло опускается в прорезь и упирается в два отлива треугольной формы. Треугольники не дают сверлу опуститься ниже нужного параметра и делят сектор на две части. В одной из этих частей происходит контакт с абразивным кругом.
Пользователь держит строго вертикально сверло и, услышав звук касания с камнем поворачивает его влево / вправо, отклоняясь на 20 градусов и одновременно надавливая на него. Сильно нажимать нельзя, чтобы не перегреть кромки и не уменьшать обороты вращения мотора.
Затем его поворачивают на 180 градусов и опять вставляют в станок для заточки свёрл, но уже противоположной стороной. Воздействие на обе части должно быть одинаковым по времени, чтобы добиться максимальной симметрии затачиваемых сторон.
Процедура повторяется пока результат не будет устраивать.
Если расходник очень тупой или поломанный, то лучше провести предварительную обработку на электронаждаке.

На что обратить внимание при выборе:

— Размерный ряд затачиваемых на станке свёрл.
— Мощность и количество оборотов электродвигателя.
— Установленный шлифовальный круг (каменный или алмазный).
— Наличие самоцентрирующейся системы.
— Резиновые или силиконовые ножки-присоски (для настольных модификаций).
— Выполняемый зажим сверла (фиксация рукой или через цанговый патрон).
— Патрубок или другое устройство для оснащения вытяжной вентиляцией.
— Регулировка скорости вращения (чем больше диаметр сверла, тем меньше обороты).
Самые передовые модели заточных станков смогут восстанавливать режущие кромки на: центровочных и ступенчатых сверлах; с твердосплавными напайками; зенкерах; бурах по бетону для перфоратора.

Разработка занятия по учебной практике на тему «Сверление»

«Современная профориентация педагогов
и родителей, перспективы рынка труда
и особенности личности подростка»

Свидетельство и скидка на обучение каждому участнику

Разработка практического занятия раздела слесарное дело на тему «Сверление»

Согласовано: на заседании методической комиссии.

«__» ___________ 20 2 1г

План у чебного занятия

Изучаемая тема по программе ПМ . 3. Текущий ремонт различных видов автомобилей .

Тема урока: Сверление отверстий.

Цель урока: Освоение обучающимися прием ов и навык ов при сверлении и развёртывании отверстий преобретенных на занятиях «Слесарное дело».

Учебно-воспитательная цел и :

1. Бережное отношение к станкам и инструменту экономному использованию электроэнергии.

2. Экономи я материал ов и рабоче го врем ени .

3. Аккуратност ь и внимательност ь в работе.

4. Правильн ая организаци я рабочего места.

Материально-техническое оснащение урока: Плакаты, технологические карты, образцы, заготовки, ручная дрель, электродрель, сверлильные станки, измерительный инструмент, набор сверл и зенковок, зенкеров, развертки и приспособления.

1. Вводный групповой инструктаж

а) проверка знаний по пройденному материалу ,и освоению общих и профессиональных компетенций.

1. Значение сверление металла.

2. Оборудования для сверления металла.

3. Инструмент и приспособления для сверления металла.

4. Значение зенкования отверстий.

5. Подбор свёрл и зенковок .

6. Правила Т.Б. при сверлении и зенковании металла.

б) объяснения учащимся нового материала

1. Значение зенкерования и развёртывания отверстий.

2. Оборудования для зенкерования и развёртывания отверстий.

3. Инструмент и приспособления для зенкерования и развёртывания отверстий.

4. Подбор зенкеров и разверток .

5. Правила Т.Б. при сверлении, зенковании, зенкеровании и развёртывании отверстий.

Сверлением называется — образованием снятием стружки отверстием в сплошном материале с помощью режущего инструмента — сверла, совершающего вращательное и поступательное движение относительно своей оси.

Сверление применяется для получения невысокой степени точности и шероховатости под болты, заклейки, шпильки. т.д.

Развертыванием называется — увеличением размера отверстия в сплошном материале.

Сверла разделяются на : спиральные, с прямыми канавками, перовые для глубокого, кольцевого сверления и центровочные.

Сверла изготавливают из быстрорежущих, легированных и углеродистых сталей.

Для сверления отверстий применяют спиральные сверла и реже специальные. Сверло состоит из рабочей (режущей) части цилиндрической формы и хвостовика Канавки служат — для выхода стружки. От направления винтовых канавок сверла подразделяют на правые и левые. Движение сверла происходит против хода и по ходу часовой стрелки. Левые редко применяют. Хвостовики у спиральных сверл могут быть коническими и цилиндрическими.

Конические хвостовики — сверла ф 6-80мм.

Цилиндрические — сверла ф до 20мм (патрон).

Комбинированные сверла — сверло- зенковка, сверло — развертка, сверло-метчик.

При сверление применяют охлаждающую жидкость — мыльная эмульсия сурепное масло, смесь керосин с касторовым маслом. Затупившее сверла быстро нагревается, (пережог сверла) определяют по звуку и нагреву,

Заточку_сверла производят под углом 60° плавным движением правой руки поворачивают вокруг своей оси не отнимая сверло от круга. Заточку ведут с охлаждением (водно-содовый) раствор и доводят- на бруске. Сверление производится в основном на сверлильных станках.

Ручная дрель, применяется дня сверления отверстий ф до 10мм.

Электродрель и пневмодрель бывает легкого, среднего Ф до 15мм и тяжелого типа до 30мм.

На сверлильных станках выполняют следующие работы:

1. Сверление сквозных и глухих отверстий.

2. Рассверливание отверстий.

3. Зенкование цилиндрических и конических углублений фасок.

4. 3енкерование — класс шероховатости отверстий.

5. Развертывание точности шероховатости отверстий.

6. Нарезание внутренней резьбы метчиком.

Сверлильные станки делятся на три группы универсальные (общего назначения). специализированные и специальные. К универсальным относится: вертикально-сверлильные и радиально — сверлильные станки. Шпиндель расположен вертикально или горизонтально.

Универсальный вертикально — сверлильный станок состоит:

1.- фундаментная плита;

4- шпиндельная бабка (внутри коробка подач и скоростей вращения шпинделя.)

7 — рукоятка подачи сверла.

Настольный вертикально — сверлильный станок 2М 112 предназначен для сверления отверстий Ф не более 12мм в небольших деталях.

Процесс сверления — главным, рабочим это вращательное движение и поступательное вдоль оси сверла называется движением подачи.

Для обеспечения точности при сверлении, детали закрепляют прочно на столе в тисках или других приспособлений.

Скорость резания — зависит от (детали, марки, диаметра отверстия, заточки сверла, подачи глубины и охлаждения сверла)

При сверлении различают сквозные и глухие неполные отверстия.

Сверление по разметке (наносят осевые риски и контуру будущего отверстия) -кернером.

Сверление осуществляют в два приема (пробное и окончательное)

Зенкование — это процесс обработки специальным инструментом цилиндрических и конических углублений и фасок отверстий под болты, винты и заклепок.

Зенковки имеют зубья на торце и подразделяют на цилиндрические и конические и состоит: израбочей части и хвостовика

Безопасные условия труда при работе ЭЛ дрелью и на сверлильных станках.

ЭЛ дрелью работать только в резиновых перчатках и калошах или резиновый коврик под ногами.

1 .Перед включением электродрели сначала надо убедится в исправности проводки и изоляции, а также соответствует напряжение в сети для данной электродрели.

2.Включатъ электродрель при вынутом из отверстия сверла, а снимать сверло из патрона после выключения.

3.Переоднчески наблюдать за работой щеток электродвигателя при искрении или запаха или остановки нужно электродрель заменить.

При работе на сверлильных станках.

1.Правильно устанавливать и закреплять детали и заготовки на столе.

2.Не оставлять ключа в патроне после замены сверла.

З.Не браться за вращающийся шпиндель и режущий инструмент.

4.Не вынимать рукой сломанный режущий инструмент из отверстия.

З.Не нажимать сильно на рычаг подачи при сверлении (сверла малого ф).

б.Подкладывать деревянную подкладку на стол при смене патрона или сверла

7.Пользоваться специальным ключом или клином для удаления патрона, втулки, сверла из шпинделя.

8.Постоянно следить за исправностью режущего инструмента и устройство крепления заготовок.

9.Не работать на станках в рукавицах.

10.Не передавать и не принимать каких либо предметов через работающий станок.

Обязательно останавливать станок в случае:

1.Ухода от станка даже на короткое время, прекращения работы.

2.Обнаружение неисправности в станке, приспособлениях, режущего инструмента.

4.Установки или смены приспособлений и другое.

5.Уборка станка, рабочего места и стружки с инструмента, патрона и заготовки.

З акрепление материала по вводному инструктажу

Освоение сверления на уроке , где можно применить сверление, зенкование, зенкерование при ремонте автомобиля?

1. Как организовать рабочее место у сверлильного станка ,какие правила техники безопасности должны соблюдаться при сверлении?

2. Как просверлить на сверлильном станке отверстие диаметром 6 мм в стальной детали при ручной подаче сверла? На какую примерно частоту вращения при этом следует настроить станок?

3. Почему при сверлении на сверлильном станке его нужно вначале пустить на холостом ходу, а затем подводить сверло к детали?

4. Определить, руководствуясь таблицами, оптимальные режимы работы сверлильного станка (п — частота вращения, — подача) по следующим данным: материал детали — сталь твердостью 1-IB 180; сверло диаметром 10 мм из быстрорежущей стали Р9.

5. В какой последовательности сверлить по разметке сквозные отверстия в детали на сверлильном станке при механической подаче сверла?

6. Почему отверстие большого диаметра (10 мм и более) сверлят за два рабочих хода?

7. Как проконтролировать глубину сверления на станке глухого отверстия, применяя для этого:

а) глубиномер штангенциркуля?

б) измерительную линейку сверлильного станка?

г) отметку на шпиндельной втулке станка?

л) упорное кольцо, устанавливаемое на сверло?

8. Каковы причины «увода» сверла в сторону при сверлении? Как избежать этого?

9. Почему сверло иногда скрипит при сверлении? Как этого избежать? Чем объяснить сильное разогревание стружки и сверла при сверлении?

10. Как просверлить на сверлильном станке отверстие в детали, применяя, кондуктор?

11. Каковы причины, задирав на поверхности просверленного отверстия?

12. Почему чугун сверлят без смазывающе-охлаждающей жидкости?

13. Каковы основные причины поломки сверл при сверлении?

14. Какие правила безопасности труда необходимо соблюдать при сверлении на сверлильном станке?

15. Как просверлить отверстие сверлильной машиной:

б) среднего типа?

16. Какие правила безопасно труда нужно соблюдать при сверлении отверстий сверлильной машиной:

17. Каковы основные правила заточки спирального сверла?

18. Каким требованиям должно удовлетворять правильно заточенное сверло?

19. Какие правила безопасности нужно соблюдать при заточке сверл?

Самостоятельная работа учащихся и текущий инструктаж (целевые обходы рабочих мест ).

1. Просверлить и обработать отверстие диаметром 12мм.

2. Проверка соблюдения правил техники безопасности.

3. Целевой обход рабочих мест студентов с целью оказания практической помощи в освоении приемов сверления, зенкования, зенкерования.

4. Оказание практической помощи в определении качества выполненного задания .

Уборка рабочих мест.

1. Студенты производят уборку рабочих мест, сдают инструменты и выполненные работы.

Подведение итогов работы студентами за урок .

1. Отметить работы лучших студентов.

2. Разбор допущенных ошибок, и способы их устранения.

3. Ответить на вопросы студентов.

4. Выставить оценки в журнал.

Мастер производственного обучения ______ ___________

Если Вы считаете, что материал нарушает авторские права либо по каким-то другим причинам должен быть удален с сайта, Вы можете оставить жалобу на материал.
