Как Заточить Пилу По Дереву

Опытный плотник способен определить, что пилу пора наточить, по следующим признакам:

меняется звук распила дерева;
зубцы меняют оттенок.

Менее опытным также доступен ряд примет:

увеличившееся сопротивление материала;
трудно выдерживать перпендикулярность реза;
лезвие плохо держится на линии реза, линия отклоняется или искривляется;
лезвие заклинивается в древесине.

Перед тем, как заточить пилу, нужно обязательно развести зубцы, то есть добиться того, чтобы они были отклонены от плоскости лезвия на определенный угол. Правильно разведенные зубья гарантируют ширину пропила, достаточную для того, чтобы лезвие не застревало в материале. При чрезмерно разведенных зубцах ширина пропила будет слишком большая, эту увеличит потери материала, усилие протяжки, а также снизит точность. Если правильно наточить пилу по дереву, она восстанавливает свои рабочие качества.

Во время заточки восстанавливаются следующие геометрические характеристики зубцов:

шаг;
высота;
угол профиля;
угол скоса режущих кромок.

Важно: лезвия с закаленными зубцами нельзя наточить. Их несложно отличить — они черного оттенка с голубым отливом. Обычные лезвия можно (и нужно) своевременно наточить.

Что должно получиться

При заточке нужно добиваться, чтобы зубья ножовки были острые и по форме напоминали зуб акулы. Только такой зуб хорошо пилит, — ножовка не будет скользить по дереву, а будет «вгрызаться» в него. И тогда станет понятно, почему «правильная» пила

Как быстро и просто наточить ножовку напильником

Как заточить пилу по дереву: простая пошаговая инструкция | (Фото )

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Требования к разводке ножовки

Ширина разведения вершин зубцов соответствует ширине пропила. Экспериментальным путем установили, что наилучшая ширина разводки превышает толщину лезвия в полтора — два раза для твердых сортов дерева и в два-три — для более мягких. Учитывая наиболее популярную толщину пилы по дереву один миллиметр, получаем величину развода до полумиллиметра для твердых сортов и до миллиметра для мягких.

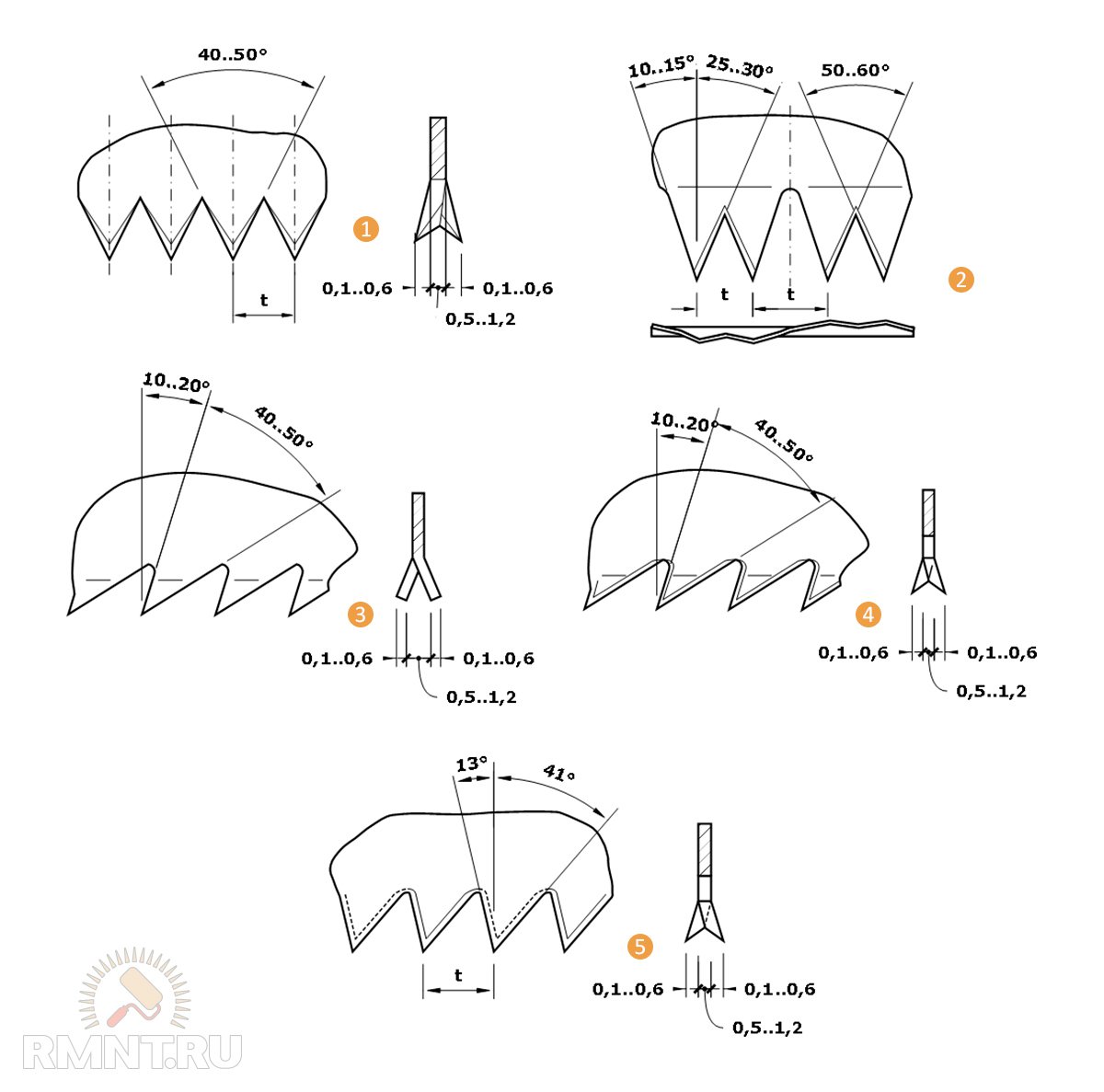

Зубья пилы различных форм

При разводке также очень важно, чтобы все зубья отгибались под равными углами. Зубцы, разведенные шире остальных, будут увеличивать сопротивление протяжки и быстро изнашиваться. Зубцы, разведенные уже остальных, не будут участвовать в процессе пиления, а их вершины будут тормозить протяжку и снижать ее равномерность, затрудняя работу.

Внимание: отгиб зубьев проводится, начиная со средней части. Попытка отогнуть зубец у основания приводит к снижению прочности лезвия и к его разрушению.

Разводка зубьев

Зубцы отклоняют от плоскости лезвия в шахматном порядке, например, все четные налево, все нечетные направо. Только очень опытные плотники способны разводить пилы по дереву «на глаз». Такое умение приходит после нескольких сотен разведенных пил. Менее опытным мастерам лучше воспользоваться специальным инструментом — разводкой. Самая простая версия инструмента представляет собой плоскую пластину из прочного металла с прорезью, в которую полотно входит внатяг, с минимальным зазором. Полотно пилы следует зажать в слесарные тиски. Зубцы должны немного выступать из-за губок. Зубья один за другим зажимают в пазу инструмента пластины и отгибают в средней части. Угол разводки требуется постоянно контролировать. Сначала отгибают все четные зубцы в одну сторону, потом все нечетные – в другую. По окончании разводки можно развести губки на ширину разводки и протянуть между ними полотно. Если какие-либо из зубцов окажутся отогнуты больше, чем нужно, они будут задевать за тиски. Их нужно исправить.

Полотна с калеными зубами разводке не подлежат.

Выравнивание высоты

При разной высоте режущих зубьев эффективность работы по дереву сильно снижается. Более высокие принимают на себя большую нагрузку и подвергаются ускоренному износу, а более низкие не участвуют в распиле. Протяжка становится неравномерной, дерганной. Снижается и точность распила, и качество поверхности среза. Выравнивание высоты зубцов положено проводить до заточки лезвия. Проверяют высоту следующим образом: полотно прижимают к листу бумаги, лежащему на столе. Профиль отпечатываются на листе, и по оттиску можно определить высоту того или иного зубца. Для выравнивания имеющих разную высоту зубьев полотно необходимо зажать в слесарные тиски. Выступающие над другими зубцы подлежат стачиванию напильником.

Приспособление для выравнивания высоты зубьев

Процесс заточки

Для заточки пилу нужно жёстко зафиксировать, чтобы при воздействии на неё напильником она не вибрировала. Иначе качество работы будет низким.

Фиксируют полотно ножовки вертикально, часто в тисках, в самодельных струбцинах, но если нет ни того ни другого, то можно обойтись и без них.

Метод фиксации без специальных приспособлений — «на краю верстака». Полотно ножовки укладывают так, чтобы с края стола свисали лишь зубья пилы. Однако ручки пилы всегда толще полотна, а потому место рядом с ней не получиться положить плотно к верстаку. Поэтому нужно использовать угол стола, и тогда рукоять пилы не будет мешать.

Если есть струбцина, то зафиксировать можно так.

А это способ без струбцины, фиксация производиться только рукой заточника. Это вполне удобно и безопасно.

В правую руку берётся напильник или надфиль, и, прижимая левой рукой полотно ножовки, приступают к заточке.

Точиться зубья пилы через один. Движения напильника при таком способе производят сверзу вниз. Напильник прикладывается к затачиваемому зубу и поступательным движением вниз с усилием перемещают вниз.

Напильник нужно держать с наклоном в двух плоскостях. В горизонтальной – это около 30 градусов. В вертикальной – около 60 градусов. Углы наклона индивидуальны для каждой пилы, ведь они могут отличаться как по форме зуба, так и по его размеру.

READ Можно Ли Болгаркой Пилить Дрова

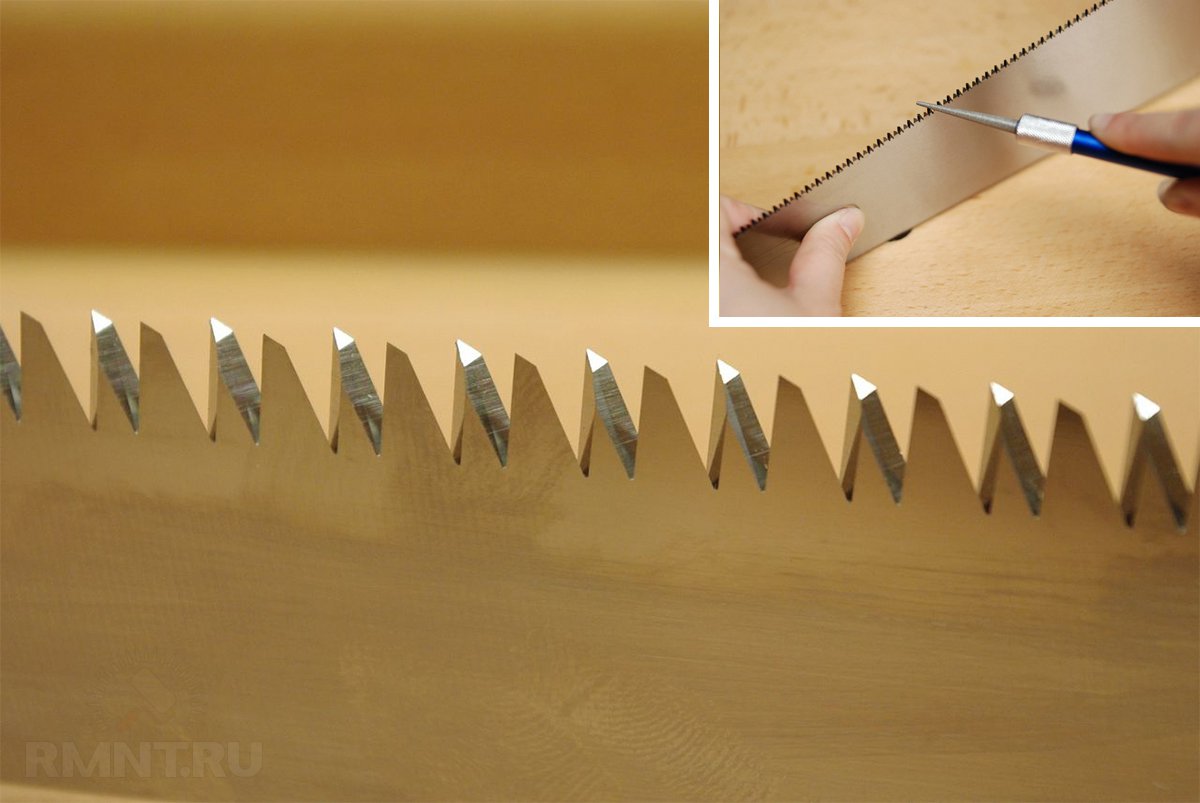

Вот, что должно получаться: справа от указки-напильника – обработанные зубья, слева – нет.

Справа от указки-напильника – обработанные зубья, слева – нет

Общие требования к заточке

Наточить ножовку по дереву можно и в обычных тисках, но это неудобно и занимает много времени. Лучше использовать так называемые многокоординатные тиски, станина которых поворачивается и фиксируется под определенным углом так, чтобы рабочий ход напильник был горизонтальным. Существует и специализированное приспособление, которое зажимает лезвие под углами 90° и 45° к плоскости рабочего стола. Его крепят к верстаку струбциной. Рабочую зону необходимо хорошо осветить лампой на гибкой шее. Такую оснастку для заточки ножовки по дереву можно приобрести в инструментальном магазине, а можно изготовить своими руками.

На основе из древесины размером 2×5 см из бруска толщиной от 2 см крепят два прямоугольных равнобедренных треугольника и стальной пластины 20×3 мм. На треугольники крепят опорную пластину-опору из фанеры или OSB толщиной от полутора сантиметров габаритами 15×40 см и такую же пластину-прижим закрепляют к ней снизу на шарнирах. Пластины стягиваются винтами или шпильками с гайками — барашками. Если требуется установка под углом 45°, пластины фиксируются к гипотенузам опорных треугольников, а если 90° — то к катетам.

Правила заточки ножовки

Чтобы наточить пилу, потребуются также несколько напильников, различающихся по сечению и шагу насечки. Все они должны быть исправными, без сбитых или забитых пылью линий насечки. Чтобы заточить пилу по дереву, напильником надо двигать плавно, с постоянным нажимом и под постоянным углом. Рабочее движение напильника осуществляется «от себя». На себя он должен легко протягиваться, практически не касаясь поверхности металла.

О правилах заточки

Ножовка по дереву имеет невысокую цену, поэтому настоящие ценители качественного инструмента предпочитают приобретать профессиональные ножовки по дереву, которые в ходе эксплуатации можно затачивать. Так, заточка инструмента – это настоящее искусство, поэтому в этом деле имеются свои правила:

фиксировать ножовку необходимо надежно. Полотно закрепляется в тисках или другом деревянном приспособлении, которое устанавливают на освещенное место и устойчивую поверхность. На коленках, а также на табуретке или на кирпиче невозможно выполнить заточку качественно;
использование инструментов хорошего качества. В этом деле не стоит экономить и приобретать дешевые инструменты. Кроме этого, не стоит просить у соседей или друзей на время напильник. Лучше иметь свой, проверенный инструмент.
чтобы инструмент прослужил дольше, необходимо чистить его металлической щеткой и натирать углем (древесным), чтобы он не забивался и не тупился;
правильный нажим. Рукоятку ножовки держат в правой руке, а конец поддерживают левой, направляя напильник на зубья. Нажим на зубцы должен быть равномерным и направлен в определенную сторону. При возврате напильника, нельзя касаться зубцов;
старайтесь снимать с грани зубцов металл так, чтобы он снимался равномерно. Считайте, количество движений должно быть одинаковым и выполнено с одинаковой силой нажима;
удалить заусеницы с зубцов можно напильником, имеющим бархатную насечку. С боковых граней ножовки насечки снимают оселком.

Читайте так же:

Трубные тиски своими руками

После завершения работы, необходимо проверить качество заточки и остроту зубцов. Если кромка хорошо заточена, но она не блестит, а если уже затупилась – тогда на металле появляется блеск. Точно также можно определить притупление одного или нескольких зубцов.

Заточку ножовки по дереву можно посмотреть на этом видео:

Как наточить ножовку по дереву напильником

Для заточки лезвие ручной пилы нужно зажать между пластинами оснастки таким образом, чтобы зубы возвышались над ними на полтора — два сантиметра. Для различных видов полотен заточка ножовки по дереву проводится по-своему.

Фиксация напильника для наточки пилы

Чтобы правильно заточить поперечную ножовку, лезвие следует выставить под 45°, Напильник следует выбрать с треугольным профилем поперечного сечения. Для обеспечения должного качества заточки необходимо соблюдать следующую последовательность действий:

наточить левые кромки четных (дальних от мастера) зубьев;
перевернуть полотно;
наточить левые кромки четных зубьев;
сформировать острые режущие грани и заостренные вершины зубьев

Правильная заточка ножовки

Чтобы наточить продольную или универсальную ножовку, ее следует закрепить под углом в 90°. Здесь потребуется напильник с ромбовидным поперечным сечением. Напильник движется в плоскости рабочего стола. Последовательность заточки зубцов такая же, как для поперечных ножовок. В ходе работы на не заточенных гранях обычно возникают заусенцы, большие или меньшие в зависимости от толщины полотна ножовки. Их следует сгладить «бархатным» напильником либо абразивным бруском минимальной зернистости. Качество заточки можно проверить двумя способами:

На ощупь. Должна чувствоваться острота, не должны ощущаться заусенцы.
По цвету. На правильно наточенных гранях при освещении не возникает х бликов.

Качество также проверяется по пробному распилу. Ножовку не должно уводить в сторону, поверхность распила должна быть гладкой, без размочаленных волокон дерева.

Как наточить ручную пилу по дереву

Для распиливания строительных материалов из дерева, а также деревьев, применяется такой инструмент, как ручная ножовка. Несмотря на то, что уже давно были разработаны электрические и даже бензиновые пилы, лобзики и циркулярки, ручная ножовка по дереву остается незаменимым помощником в арсенале каждого мастера. При активной эксплуатации данного инструмента возникает необходимость затачивания зубьев. Как наточить ножовку по дереву самостоятельно в домашних условиях, рассмотрим в материале.

Подготовка

Полотно нужно надежно зафиксировать в тисках. На коленях или табурете заточить тоже можно, но держать ножовку так неудобно. Место, в котором проводится заточка, должно быть хорошо освещенным, в целях безопасности надевают рукавицы. Ничто постороннее, типа телевизора, не должно отвлекать от работы.

Для восстановления рабочих характеристик столярно-слесарного инструмента необходимо использовать только качественный напильник. Обычно берут трехгранный, а для маленьких зубьев садовой ножовки предусмотрен специальный четырехгранный напильник.

Грани резцов обязательно следует зачистить надфилем или напильником, у которого мелкая бархатная насечка. Если приходится пользоваться подержанным напильником, то его предварительно очищают при помощи стальной щетки.

С резцов стачивают небольшой слой покрытия. В процессе их обработки напильник не должен соскальзывать, а хорошо цепляться за них. Если этого не происходит, то напильник не пригоден для обработки или резцы полотна перекалены. Для заточки следует взять другой инструмент. В случае неудачно проведенной повторной попытки рекомендуется сменить ножовку.

READ Как Запустить Бензопилу Stihl 180

Проверка высоты зубьев ножовки

Проверять высоту зубьев необходимо перед заточкой инструмента.

Для этого на твердую и ровную поверхность кладут лист однотонной бумаги, и плотно прижимают резцы до получения четкого отпечатка.

При наличии зубьев выступающих из общего ряда, следы от них отразятся на отпечатке.

При наличии более высоких зубцов, их аккуратно спиливают плоским напильником до общего уровня.

Необходимый инструмент

Чтобы быстро и качественно наточить ножовку по дереву, следует подготовить набор оборудования для разводки зубьев и заточки. Потребуется:

верстак;
слесарные тиски;
пассатижи;
точильный брусок;
наждачку;
измерительный инструмент: транспортир и штангенциркуль;
слесарный молоток;
оснастку, позволяющую закрепить полотно под углами 90° и 45°.

Понадобятся также напильники:

сечением в виде треугольника ;
сечением в виде ромба;
плоский ;
надфили.

Инструмент для заточки

Заточка ножовки напильником

Насечка необходима целая и не забитая металлической пылью. Если вовремя и правильно наточить ножовку, работать ею будет легко и удобно. Прослужит такой инструмент существенно дольше, радуя своего владельца ровным и точным резом и высоким качеством поверхности спила дерева.

Как правильно заточить ножовку по дереву и развести зубья

Иногда возникает необходимость затачивания зубьев пилы. Как наточить ножовку по дереву в домашних условиях, рассмотрим в материале.

Как определить момент, когда ножовку пора наточить

Чтобы не укорачивать срок службы полотна ножовки, точить ее нужно только тогда, когда она уже не может выполнять качественный рез, или же требует прикладывать больше усилий во время работы с ней. Основными признаками затупившейся пилы можно назвать следующие:

закруглились кончики зубьев, исказилась их форма;
изменился звук работы пилы: появилось ощущение, что древесина не разрезается, а разрывается по волокнам;
снизилась скорость распила по сравнению с новой ножовкой;
на разрезе стали появляться зазубрины и задиры;
ножовку периодически клинит даже при ровном резе.

Если появился хотя бы один из перечисленных признаков, значит ручная пила нуждается в обслуживании. К нему относится как непосредственная заточка зубьев, так и их правильная разводка.

Как наточить ножовку самостоятельно

Ножовка по дереву относится к «вечным» ценностям.

Но, для того что бы ручная пила всегда выполняла свои функции, ее необходимо правильно наточить.

Здесь пригодятся базовые знания о типе режущей кромки и ее особенностях.

Из существующих способов рассмотрим самые безопасные и популярные, с использованием подручных инструментов и доступные для домашних условий.

Как заточить пилу с чего начать?

Процесс заточки ножовки состоит из двух этапов – разводка зубьев пилы, и их заточка напильником или надфилем, однако если ножовка выполнена из каленой стали (черного цвета со слегка голубоватым оттенком), то заточить напильником их не получиться – он просто, максимум, поцарапает металл.

Конструкция ножовки по дереву и зачем нужен инструмент

Ножовка по дереву — это узкоспециализированный режущий инструмент, главным назначением которого является распиливание деревянных материалов. Конструктивно ручная ножовка по дереву состоит из полотна с режущими зубьями, а также рукоятки. Полотно — это рабочая часть инструмента, на которой в нижней части расположены зубья для вгрызания и распила деревообрабатывающих материалов.

Различают много разных видов ножовок по дереву, но все они имеют одно назначение — это распиливание древесины. Причем не только сухих древесных материалов, но и сырых, например, при обрезке сада. Кроме древесины, обычная ножовка по дереву также применяется для распиливания таких материалов:

Ламинат
Брусья и лаги
ДСП
Пенобетон или газобетон — при работе инструментом с этими материалами нужно учитывать, что зубья не только быстро затупляются, но еще и истираются. Постоянное применение инструмента для резки газобетона и прочих материалов, которые содержат твердые вещества, способствует ускоренному снижению срока службы. Для таких материалов применяются ножовки с калеными зубьями
Ракушка
Пенопласт
Фанера

Читайте так же:

Ушм болгарка makita 9069

Не подходит ручная пила для распиливания металла, так как для таких задач применяется специализированный инструмент, который называется ножовка по металлу. Делится ручная ножовка для дерева на виды:

Классическая
Выкружная
Лучковая
Наградка
С обушком

Каждый вид предназначен для выполнения тех или иных действий. К примеру, классическая модель подходит для выполнения многих задач по распиливанию материалов, одно ею нельзя распилить материал в стусле. Для работы со стуслом применяются ножовки-наградки. Выкружные модели предназначены для вырезания фигурных отверстий в конструкции, что становится возможным за счет специальной конструкции полотна (увеличение ширины от носика к рукоятке).

Кроме видов рассматриваемого инструмента, они также отличаются по толщине полотен. Чем толще полотно, тем надежнее инструмент, а также удобнее им работать. Тонкие полотна по толщине имеют свои плюсы и минусы. Минусом является возможность переламывания полотна при прикладывании избыточного усилия, а вот их плюс в том, что за счет их малой толщины, они легко скользят в толще распиливаемых материалов (особенно сырых деревьев). Толщина полотна ножовки по дереву учитывается в зависимости от вида выполняемых и запланированных работ.

Ручную ножовку по дереву в отличие от электрических лобзиков, дисковых пил и прочих режущих электроинструментов, можно затачивать. Однако и здесь имеется некоторый нюанс — к затачиваемым ножовкам для распиливания древесины относятся только модели, которые при изготовлении не подвергались дополнительной обработке — термической. Если проще, то нельзя затачивать закаленные полотна на ручных пилках. Термическая обработка исключает возможность затачивания зубьев, поэтому такие инструменты считаются одноразовыми, но служат они достаточно долго.

Это интересно! Различить закаленное или каленое полотно от обычного просто — первый вариант имеет темный окрас. Причем обычно закалку проходят только зубья, но может закаляться и все полотно. Не закаленные имеют блестящий оттенок, что говорит о возможности затачивания зубьев полотна при их притуплении.

Назначение и устройство

Для пиления применяются двуручные и одноручные пилы. Первые встречаются довольно редко. Чаще используются электрические приспособления. Одноручные применяются часто.

Полотно — нож с большим количеством зубьев. С одной стороны оканчивается рукояткой, за которую держатся при выполнении операций.

Ножовку можно применять при работе с ламинатом, ДСП, для распилки бревен, стволов деревьев, проведения столярных операций и так далее.

Для быстрой работы используют длинные лезвия с большими зубьями. Для аккуратной — с мелкими. Для распила вдоль — с наклоненными зубьями, для поперечного — с прямыми.

Для заточки ножовок применяется станок.

Видео:

В продолжение темы читайте про 5 простых советов, которые помогут сделать старое сверло острым как из магазина.

Понравилась статья? Тогда поддержи нас, жми:

Зачем точить и когда

При постоянном использовании зубья теряют свою остроту, изнашиваются режущие кромки, ухудшая качество спила и увеличивая время на выполнение задачи.

Покупка новой не надолго исправит ситуацию, а времени на восстановление старого полотна понадобится не более получаса.

Своевременная заточка ножовки восстановит режущую способность резцов, и позволит всегда иметь под рукой исправный инструмент.

Подправить остроту режущих кромок стоит при первых признаках износа, который может касаться локальных участков и всей рабочей поверхности.

Меняются и размеры разводки резцов, и это приводит к заклиниванию во время работы.

Как определить момент, что пора наточить ножовку?

Как определить, что пришло время заострить зубья инструмента.

Опытный хозяин знает, когда и как заточить ножовку, но простому обывателю не сложно определить этот момент самостоятельно. Как правило, изменяется звук, издаваемый при работе и однородность цвета режущей кромки.

Острые резцы отличаются равномерным износом режущей кромки.

На необходимость «подправить» пилу указывают следующие признаки:

• пиление идет тяжело и неравномерно;
• срез получается неровный;
• полотно часто застревает;
• становится сложно удержать заданную траекторию.

Кроме того, затупленная ножовка часто застревает и приходится прилагать много усилий для завершения процесса.

Общие требования к заточке

Специальный станок для заточки ножовок есть не в каждом гараже или мастерской, но это не помешает подправить инструмент своими руками.

Есть, конечно, исключения – закаленные зубья нельзя наточить.

Не помогут алмазные сверла и другие хитрости.

Такая пила имеет увеличенный ресурс и подлежит не ремонту, а замене на новую.

Определить каленую сталь легко – она отличается черным цветом с голубым отливом.

В качестве точилки для ножовки обычно используется шлифмашина или напильник и надфиль.

Обязательное условие – предварительно выполнить правильную разводку зубьев, ведь толщина полотна ножовки влияет на ширину среза, поэтому кромки должны быть отогнуты на необходимую ширину.

Необходимый инструмент для заточки

Чтобы выполнить такую, казалось бы, простую операцию потребуется довольно внушительный список инструментов. Однако, если какого-то из них нет под рукой, можно попробовать найти ему замену. Без чего не удастся обойтись, так это без верстака с тисками, поскольку только с их помощью пилу можно жестко зафиксировать для работы. Остальной перечень выглядит так:

устройство «разводка», которую в случае отсутствия можно заменить качественными пассатижами. При этом придется самому определять примерное расстояние от центра для каждого зуба;
точильный брус с наждачной бумагой или же набор надфилей и напильников;
молоток;
дополнительный источник света;
в некоторых случаях для проведения точных замеров может понадобиться штангенциркуль и транспортир.

Отдельного упоминания стоит метод заточки ручных ножовок при помощи болгарки. В таком случае потребуется наличие непосредственно самой УШМ, верстака и пары струбцин, поскольку полотно нужно будет зафиксировать горизонтально.

Дедовский способ заточки

Способ заточки ручных пил своими руками не претерпел особых изменений со времен наших предков.

Ниже смотрите видео, как это делалось «на коленках» при помощи надфиля и пассатижей:

Заточка пилы своими руками

Пила подготавливается к заточке путем фиксации в тисках, губки которых в идеале должны быть деревянными, чтобы не повредить поверхность пилы. Пошаговая инструкция по заточке ножовки по дереву своими руками выглядит следующим образом:

Ножовка фиксируется максимально близко зубьями к губкам тисков, но так, чтобы не была нарушена их разводка во время зажимания воротка под углом в 90° к поверхности верстака.
Напильник берется в рабочую руку рукоятью, второй рукой придерживается его кончик с обратной стороны. Так усилие будет распределяться равномерно.
Заточка обычной ручной ножовки выполняется под углом 15-30° к зубцу. Если износ не слишком сильный, «родной» угол заточки будет хорошо просматриваться.
Угол напильника к полотну должен составлять около 30-45°. Для этого нужно стать так, чтобы рабочая рука была ниже вспомогательной.
Напильник должен перемещаться только от себя, с одинаковым усилием и количеством движений для каждого зуба. Для острого надфиля обычно достаточно 3-5 движений, чтобы выправить заточку отдельного зубца.
Таким образом проходится одна сторона полотна, после чего оно переворачивается, фиксируется аналогичным образом, и действия повторяются для второй стороны.

Если при выполнении работ по заточке прикладывать неравномерное усилие или же делать разное количество движений напильником, это может привести к смещению зубьев по отношению друг к другу, искажению их размеров и формы. В конечном итоге такая ножовка будет требовать профессиональной переточки, а то и вовсе окажется непригодной для дальнейшего использования.

Необходимый инструмент

верстак;
слесарные тиски;
пассатижи;
точильный брусок;
наждачку;
измерительный инструмент: транспортир и штангенциркуль;
слесарный молоток;
оснастку, позволяющую закрепить полотно под углами 90° и 45°.

Читайте так же:

Расчет двутавра на изгиб

Понадобятся также напильники:

сечением в виде треугольника ;
сечением в виде ромба;
плоский ;
надфили.

Насечка необходима целая и не забитая металлической пылью.
Если вовремя и правильно наточить ножовку, работать ею будет легко и удобно. Прослужит такой инструмент существенно дольше, радуя своего владельца ровным и точным резом и высоким качеством поверхности спила дерева.

Выравнивание высоты звеньев

Все зубцы должны иметь одинаковую высоту.

Неоднородный край приводит в неравномерной нагрузке и значительно снижает эффективность работы.

Проверка высоты зубьев ножовки

Проверять высоту зубьев необходимо перед заточкой инструмента.

При наличии зубьев выступающих из общего ряда, следы от них отразятся на отпечатке.

При наличии более высоких зубцов, их аккуратно спиливают плоским напильником до общего уровня.

Как правильно наточить ножовку по дереву напильником

Ножовка по дереву является одним из наиболее распространенных инструментов для обработки древесины, который имеется в доме практически у каждого мужчины. Однако, как и любой другой режущий инструмент, она должна быть острой, иначе эффективность ее работы будет значительно снижена. Ниже мы подробно рассмотрим, чем и как правильно заточить ножовку по дереву самостоятельно, если она затупилась.

Затачивание пилы по дереву напильником

Общие сведения

Ножовка по дереву предназначена для распиловки бревен, досок, ДСП и прочих древесных материалов. В частности, этот инструмент может пригодиться при укладке ламината, изготовлении различных деревянных конструкций, обрезке веток и т.д.

Все пилы по дереву делятся по размеру зубьев на три типа:

Тип зубьев	Межзубовое расстояние, мм
Крупные	4-8
Средние	3-3,5
Мелкие	2-2,5

Надо сказать, что чем мельче зубчики, тем качественней получается рез. Еще одним важным параметром является их форма. К примеру, при ровном расположении, ножовку можно использовать для поперечного распила бревен, если же зубья наклонены, то инструментом можно выполнить продольную распиловку.

Поэтому, желательно иметь несколько ножовок разных типов, что позволит эффективно выполнять различные виды работ. К тому же цена этого инструмента вполне доступная.

Существующие формы зубьев

Однако, в любом случае, как уже было сказано выше, любая пила будет качественно и эффективно распиливать древесину только в том случае если она острая. Поэтому периодически обязательно должна выполняться заточка ручных ножовок по дереву.

В противном случае на распиловку придется затратить много сил и времени. Причем, пила должна быть правильно заточенной, иначе с ее помощью сложно будет выполнить распил под прямым углом – в результате постоянного ухода в сторону полотно будет зажиматься и заклиниваться в распиле.

Как Развести Зубья У Ножовки По Дереву

Разработка развода зубьев

Посреди мастеров имеется мнение, что на 90% во всяком деле работает инструмент, а не мастер. Верно сделанная ножовка мила при работе, существенно уменьшает прикладываемые усилия и затраченное время

для распила. В конструкции ножовки много составляющих, обеспечивающих легкость использования ею. Важное место в ряду частей подготовки к работе занимает
развод зубьев
ножовки. В хоть какой ножовке режущие части являются непременно разведены. Исключение по сути есть ножовка с поперечным сечением режущего полотна в облике трапеции, основание занят в расположении зубьев. Таковой пиле развод зубьев не нужно.

Пила, с верно изготовленным разводом зубьев, существенно уменьшает прикладываемые усилия и затраченное время для распила.

Воздействие развода зубьев на работу ножовкой

Чем чем просто делать развод зубьев, тем обширнее распиливаемое место. Если развод зубьев

недостаточно широкий, то при работе высшая часть полотна будет греться в ходе трения о кромки распила. Пила по этой причине расширяется, что приводит к заклиниванию. Чтоб избежать такового явления, зубья ножовки разводят и повсевременно держут под контролем ширину развода. Наличие разведенных зубьев делает зазор меж ножовочным полотном и поверхностью распила. Пила движется просто, без трения и, соответственно, без нагрева. В случае отсутствия зазора
ножовка
начинает непроизвольно отклоняться в сторону от подходящего направления распила.

Особенности заточки

Разводка

Перед тем как заточить ручную ножовку по дереву, необходимо проверить разводку зубьев. Это необходимо для того, чтобы в процессе распиловки полотно не заклинивало. Чем шире будет выполнена разводка, тем шире получится рез, соответственно, шансов заклинивания в этом случае меньше.

Однако, следует учитывать, что слишком широкая разводка приводит к получению рваного распила, к тому же для распиловки потребуется приложить гораздо больше усилий. Поэтому оптимальным вариантом является разводка, которая в полтора-два раза превышает толщину полотна.

На фото – отгибание зубчика специальным приспособлением

Как правило, для этого зубья отгибаются на 0,25 – 0,5 мм в каждую сторону. Правда, если пилой будет разрезаться древесина мягких пород, то зубья лучше отогнуть на 0,5 – 1 мм.

Для выполнения качественной разводки зубьев своими руками можно использовать специальное приспособление, которое так и называется – разводка. Это металлическая пластинка с выполненной в ней щелью, ширина которой превышает ширину полотна инструмента.

Прежде чем приступить к работе, пилу надо зажать в тисках так, чтобы из них выступали только зубья, которые впоследствии поочередно отгибаются.

Обратите внимание! Зубчики нельзя отгибать у основания, так как в этом случае они могут отломаться.

Приспособление для фиксации полотна

Заточка

В первую очередь следует сказать, что заточка ножовок по дереву может потребовать разные инструменты, в зависимости от формы зубчиков. Так для поперечной пилы потребуется трехгранный напильник с мелкой насечкой и углом около 60 градусов. Если же инструмент продольный, то следует воспользоваться ромбическим напильником либо грубо насеченными надфилями.

Инструкция по выполнению этой работы выглядит так:

Полотно нужно надежно зажать. Для этого можно использовать тиски и другие приспособления.
Затем напильником следует заточить левую грань на первом зубчике, держа инструмент по отношению к полотну под углом 60 градусов. При этом движение напильником должно быть плавным и равномерным, при возвращении напильника в исходное положение, он не должен касаться обрабатываемой поверхности. Надо сказать, что при заточке продольной пилы, напильник можно держать параллельно столу, т.е. затачивать зубья под углом 90 градусов.
Далее затачиваются таким же способом все левые грани нечётных зубчиков.
После этого напильником затачиваются правые грани.
Затем пилу нужно перевернуть и точно так же заточить зубья четного ряда, которые теперь оказались в дальнем ряду.
В завершение работы необходимо удалить все заусенцы при помощи бархатного напильника. Если этого не сделать, то пила быстро затупится.

На этом заточка ножовки по дереву завершена. Теперь нужно посмотреть на вершины и кромки зубьев – если они блестят на солнце, значит достаточно острые, в противном случае операцию нужно повторить.

Совет! Если вам часто приходится работать ножовками и регулярно их затачивать, то можно приобрести или даже сделать самостоятельно станок для заточки ножовок по дереву .

Станок для заточки пилы

Вот, пожалуй, и вся основная информация по заточке ручной пилы по дереву.

Разводка зубьев в домашних условиях

Сегодня в домашних условиях практически не встретишь специальные устройства, предназначенные для обслуживания ножовки по металлу. Однако даже при его отсутствии есть возможность провести работу подручными инструментами. Рекомендации следующие:

Для начала ножовка должна быть надежно закреплена в тисках. Это связано с тем, что для загиба нужно прикладывать большое усилие.
Провести загиб можно при применении пассатижей. Для того чтобы выдерживать правильный угол следует предварительно создать шаблон.
Нельзя пропускать не один элемент режущей кромки. При этом следует уделять внимание состоянию поверхности, так как выявленные дефекты указывают на то, что ножовка по дереву не может использоваться.

Читайте так же:

Мини сабельная пила электрическая

Даже в домашних условиях при отсутствии специального механизма можно провести правильную разводку и существенно продлить эксплуатационный срок пилы по дереву. При этом важно выдержать требуемый угол, так как слишком широкий распил становится причиной существенного снижения производительности, слишком узкий приводит к нагреву рабочей части и ее сильному износу.

Некоторые фирмы предоставляют услуги, связанные с проведение подобной работы. Отметим, что стоимость специального механизма относительно небольшая, поэтому лучше всего его приобрести и процедуру можно будет проводить неоднократно.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Общие требования к заточке

Правила заточки ножовки

Для продольного и универсального пиления

Для обработки ножовок для продольных распилов целесообразнее пользоваться надфилями с драчевой насечкой либо напильниками, имеющими форму ромба с личной насечкой. Для заточки резцов у пил продольного раскроя древесины необходимо инструмент располагать вертикально в зажимном приспособлении и надежно крепить к рабочей поверхности. Есть две разновидности заточки.

Прямая. Надфиль, напильник под углом 90 градусов следует направить горизонтально к обрабатываемому инструменту и снять небольшой слой покрытия с передней и задней грани резца, чтобы качественно обработать режущую кромку. Аналогичным образом подвергаются заточке все остальные резцы, находящиеся в дальнем ряду. По завершении полотно нужно перевернуть в зажимном устройстве и произвести обработку зубьев, оказавшихся в дальнем ряду.

Косая. Единственным отличием этого метода будет направление напильника относительно полотна пилы. Угол заточки – 80 градусов. Вначале обрабатывают задние и передние грани резцов одного ряда, а затем и второго.

Чтобы наточить универсальную ножовку, понадобится надфиль с грубой насечкой либо ромбический напильник с личной насечкой. Затачивать универсальные ножовки можно по одной из технологий, что и для обработки продольных инструментов, выбирая косую либо прямую заточку.

Несмотря на широкое распространение циркулярных пил, сабельных пил и элекролобзиков, традиционная ножовка по дереву сохраняется в мастерской каждого домохозяйства. При небольшом объеме работ или в труднодоступных местах, куда не подлезть с электроинструментом ручная ножовка выручает по-прежнему. Чтобы инструмент работал с достаточной производительностью, точностью и качеством, его необходимо вовремя наточить.

Выравнивание высоты

Как правильно точить и разводить пилу

Как и любой инструмент, ручные ножовки нуждаются в уходе и обслуживании. Обеспечить высокую точность и чистоту реза можно лишь при том условии, что зубья правильно заточены и разведены. Для этого не нужно специального оборудования, достаточно простейшего инструмента и базовых знаний.

Теоретическая часть

Чтобы обеспечить высокое качество реза нужно понимать механизм воздействия кромок зубьев ножовки на обрабатываемый материал. В отличие от стали и пластика древесина — материал неоднородный, именно из-за этого качества и были разработаны несколько видов пил, отличающихся профилем зубьев, углом их заточки и степенью развода. Все разновидности ножовок по дереву, их характеристики и технические данные указаны в ГОСТ 26215–84.

Основные типы зубьев ножовок по дереву. 1 — для поперечной распиловки Тип 1; 2 — для поперечной распиловки Тип 2; 3 — для продольной распиловки Тип 1; 4 — для продольной распиловки Тип 2; 5 — для универсальной распиловки

Существует три типа ножовок: для поперечного, продольного распила, а также универсальные. Основное отличие заключено в принципе резания: при распиловке древесины поперёк волокон на пути зуба встречаются фрагменты разной плотности. С одной стороны, это обстоятельство играет на руку: образующаяся стружка имеет меньший размер и легко удаляется из зоны контакта, что допускает наличие заточки с обеих сторон зуба для пиления, как в прямом, так и в обратном направлении подачи.

Пиление древесины вдоль волокон можно охарактеризовать как повторяющиеся циклы микрострогания. Усилие, оказываемое на зуб, в этом случае равномерное, поэтому зубья имеют асимметричную форму и направлены острием в сторону резания. При этом кромка, образующаяся при вершине зуба, направлена строго перпендикулярно плоскости полотна. При пилении вдоль волокон образуется удлинённая стружка, отвод которой из зоны контакта затруднён. Также при продольном резании отмечается большее выделение влаги, смол и клейких веществ, что в сочетании с первым фактором не допускает пиления в обоих направлениях. Снятие стружки происходит при прямой подаче инструмента: перпендикулярное направление кромки способствует выбросу опилок в сторону пиления. При обратном движении обеспечивается удаление остатков стружки и самоочистка кромок.

Зубья всех типов ножовок имеют разводку, они поочередно наклонены в разные стороны от продольной оси полотна. За счёт этого в продольном профиле ряда зубьев ножовки образуется некое подобие ласточкиного хвоста — два набора режущих клиньев, сформированных остриями режущих кромок зубьев. Соответственно на дне пропила ножовка формирует две канавки, чем обеспечивается равномерный ступенчатый съём и эффективный отвод стружки.

Инструменты и приспособления, подготовка к работе.

Полотна ножовок по дереву изготавливают из коррозионностойких легированных сталей твёрдостью 40–50 единиц по HRC. Благодаря использованию такого материала инструмент сохраняет свои качества, даже если не использовался в течение нескольких десятков лет. Чтобы вернуть в строй даже старое ржавое полотно достаточно лишь правильно заточить и развести зубья, а для этого потребуется некоторый инструмент и оснастка. Сразу оговоримся, что современные ножовки с калённой зубчатой кромкой (где видны цвета побежалости) не точатся и не разводятся, разве только после отжига полотна.

Читайте так же:

Сварка на полуавтоматических машинах

Надёжное закрепление ножовки обеспечивается с помощью отрезка доски, на торце которой сделан пропил параллельно широкой стороне. Пропил нужно проделывать той же ножовкой, которая обрабатывается, глубина составляет порядка 70–80 мм. Полотно нужно вставить в пропил обухом вниз так, чтобы зубья выступали из пропила на высоту не менее 50 мм. Само деревянное стусло нужно зажать в тисках, либо закрепить к любому стационарному объекту, обездвижив полотно с помощью широкого и тонкого клина

В качестве дальнейшего улучшения стусла можно использовать подобный держатель для быстрой фиксации полотна пилы

Обработка металлов такой твёрдости возможна ручным и механизированным способом. В первом случае можно использовать напильники твёрдостью 60 или 65 HRC, либо алмазные надфили. При механической обработке используется электрическое точило с установленным на нём камнем из белого электрокорунда на вулканитовой связке. Оптимальный диаметр круга — 120. 160 мм, желательно чтобы толщина не превышала 8 мм, в ином случае потребуется заправить торец до тарельчатого профиля. Зернистость абразивных частиц должна составлять Р 120–140 или выше.

Чтобы выполнить развод зубьев требуется инструмент под названием разводка. Это тонкая пластина на ручке, имеющая один или несколько поперечных надрезов разной ширины. Обух ножовки должен входить в один из пропилов настолько плотно, чтобы наклон рукоятки относительно полотна находился под прямым углом +/- 2°. Чтобы развод был равномерным и симметричным в обоих направлениях, на разводке крепится угловой регулируемый ограничитель в виде металлической дуги.

Развод зубьев пилы

Зубья ножовки разводят перед тем, как заточить. Полотно должно быть плотно зажато в тисках, зубья очищены от смолы и мелкой древесной пыли. Перед тем, как разводить зубья, нужно откалибровать инструмент. Для этого потребуется набор щупов и металлическая линейка. Величина, на которую следует отгибать зубья, установлена стандартом и составляет в среднем 1/10 шага или расстояния между вершинами. Измерив шаг зубьев, нужно подобрать соответствующий набор щупов или подкладок, общая толщина которого равна дистанции развода.

Вначале следует выбрать произвольный зуб и отогнуть его на некую величину, на глаз добиваясь правильной величины отгиба. После этого к плоскости полотна прижимается набор дистанционных подкладок, общая толщина которых эквивалентна величине развода. Металлическую линейку нужно прижать кромкой к подкладкам и добиться, чтобы при прохождении мимо вершины зуба обеспечивалось лишь лёгкое касание.

Далее всё просто: когда контрольный зуб отогнут на нужную величину, по нему устанавливается ограничитель наклона разводки, он должен упираться в бок полотна пилы. Иногда требуется сместить ограничитель, чтобы за счёт более сильного отгибания скомпенсировать обратную деформацию зубьев, появляющуюся вследствие упругих свойств полотна. Начиная от контрольного зуба, отгибают все остальные, поочередно в противоположных направлениях. Для ускорения процесса рекомендуется сначала делать отгиб только в одну сторону, а затем в другую, в обоих случаях отгибая зубья через один. Остается добавить, что развод в процессе эксплуатации садится в 2–3 раза медленнее заточки. Чтобы проверить, хорошо ли разведена ножовка, необходимо измерить штангенциркулем толщину зубчатой части в разных местах- она должна быть на 20% больше номинальной толщины полотна.

Профиль зубьев и углы заточки

Помимо стандартных полотен ножовок по дереву имеются и другие, определённые стандартами других стран. Однако, не смотря на все многообразие, существует некая единая тенденция в определении угла атаки зуба, угла заточки режущих кромок, а иногда и в методах доработки вершин.

Зубья ножовок первого типа имеют форму равнобедренного треугольника с углом при вершине (он же угол атаки) 40–50° для первого исполнения и 50–60° для второго. Для ножовок второго типа характерны более острые профили зубьев (менее 40°) и их наклонное положение в сторону реза (исполнение 1), либо прямоугольный профиль с пологой затыловкой. Ножовки третьего типа также имеют наклонное положение зуба, но при этом угол при вершине составляет 35–45°. Эта информация носит исключительно справочный характер: при заточке профиль зуба не меняется, но умение разбираться в типах полотен поможет определить правильную технику точения.

К наиболее популярным нестандартным типам полотен относятся кинжальные и «волчий зуб». Ножовки с кинжальным зубом очень схожи с полотнами первого типа второго исполнения по ГОСТ, их характерный признак — разная высота зубьев и большая толщина полотна, за счёт чего обеспечивается увеличение давления для снятия более крупной стружки. Профиль «волчий зуб» состоит из нескольких пар зубьев второго типа, чередующихся с зубьями первого типа, спаренных в М-образные хвосты. Основная трудность заточки таких пил заключается в необходимости индивидуально подобрать углы заострения кромок для зубьев каждого типа.

Процесс точения пошагово

При ручной заточке напильником проще контролировать съём материала и задавать корректные углы кромок. Полотно нужно зажать в стусле или тисках, обеспечив выступ зубьев над губками порядка 30–35 мм. Разводка выполняется до заточки по трём причинам:

чтобы впоследствии не повреждались режущие кромки;
чтобы заранее обеспечивался немного более сильный развод, что компенсируется снятием некоторой доли металла с зубьев;
чтобы направленность режущих кромок и развод зубьев были однородными.

Важнейшее правило заточки ножовок по дереву гласит: зуб должен иметь плоскую боковую сторону со стороны, в которую выполнялся его развод. Таким образом, режущие кромки соседних разведённых зубьев направлены навстречу друг другу, то есть внутрь канала, образованного разводом.

После зажатия полотна необходимо уточнить угол заточки режущих кромок. В идеале он должен определяться твёрдостью обрабатываемой древесины, но поскольку ножовка используется для пиления различных пород, для всех типов профиля устанавливается универсальное значение 60–75° от плоскости зуба. Есть определённая трудность в том, чтобы определить угол заточки относительно плоскости полотна для уверенного контроля положения инструмента. Сделать это можно с помощью ровной металлической пластины, выбрав за эталон наименее изношенный зуб, обычно такой можно найти ближе к рукояти.

При заточке нужно обрабатывать те зубья, которые расположены кромками к себе. Выдерживая правильный угол между гранью напильника и полотном, а также немного наклоняя напильник в сторону кромок, нужно произвести 2–3 съёма материала с режущих граней, оказывая нажим при движении от себя. После каждого прохода нужно следить, чтобы металл снимался по всей поверхности грани, при необходимости корректируя положение напильника. Чтобы заточка была равномерной, количество движений напильника на каждом зубе должно быть одинаковым. Хорошим результатом заточки считается равномерное осветление спуска лезвия по всей площади.

Заточку лезвия на абразивном круге выполнить сложнее ввиду того, что полотно не имеет упора. Однако при должной сноровке можно добиться аккуратного съёма металла с обеих сторон каждого зуба. Как и при ручной заточке, движение режущего инструмента должно быть направлено в сторону плоской части зуба, таким образом, все полотно протачивается дважды с переворотом.

Подводка и правка

Сталь, из которой изготовлено полотно ножовки, обладает вязкостью, из-за чего возможно образование заусенцев на режущей кромке. Чтобы их снять, достаточно подчистить плоские грани зуба в направлении от основания к вершине. Поскольку править отогнутый зуб плоским напильником очень сложно, лучше использовать абразивную бумагу на 80–120 грит, свернув её в небольшую трубочку.

Для выполнения точных припасовочных пропилов многие мастера рекомендуют немного притуплять вершину зубьев, чтобы образовать третью режущую кромку. Делать это лучше миниатюрным надфилем с алмазной присыпкой, имеющим как минимум одну плоскую грань. Надфиль подводится к зубу таким образом, чтобы его рабочая поверхность располагалась перпендикулярно плоскости полотна (не зуба). Затем проводится 1–2 легких съёма, движение осуществляется от основания зуба к вершине.

голоса

Рейтинг статьи
