Конусность (C) — отношение диаметра окружности (D) основания конуса к его высоте (H) для полных конусов или отношение разности диаметров двух торцевых поперечных сечений конуса (D и d) к расстоянию между ними (L) для усеченных конусов. Конусность, как правило, выражается в отношении двух чисел например конусность 1:10 означает что высота полного конуса в 10 раз больше диаметра основания.

C = D H = D − d L <displaystyle C=<frac >=<frac >>

Также конусность может задаваться углом вершины конуса (α). Половина угла вершины конуса называется уклоном конуса (α/2).

C = 2 t g ( α / 2 ) <displaystyle C=2tg(alpha /2)>

В некоторых странах (в основном это страны с распространенной имперской системой длины) конусность задают в виде диаметра основания конуса единичной высоты. Например 0,6 дюйма на фут или 0,05 дюйма на дюйм, что соответствует конусности 1:20.

Конусность может задаваться в процентах и промилле.

ГОСТ Р 53440-2009 (ГОСТ 8593-81 утратил силу на территории РФ с 01.01.2012) предусматривает следующие конусности:

1:500, 1:200, 1:100, 1:50, 1:30, 1:20, 1:15, 1:12, 1:10, 1:8, 1:7, 1:6, 1:5, 1:4, 1:3, 30°, 45°, 60°, 75°, 90°, 120°

от проекта «Инфоурок»

– приобрести навыки геометрических построений

Методические указания: прежде чем выполнить задание необходимо ознакомиться с п.2.40, 2.41 ГОСТ 2.307-68.

Для получения уклона через заданную точку нужно построить прямоугольный треугольник с одной из вершин в заданной точке К так, как это показано на рис.3.1. Отношение катетов должно соответствовать отношению, указанному в обозначении уклона.

Построение конусности при заданной высоте L и диаметре D одного из оснований можно выполнить графически следующим образом: построить на заданной оси вспомогательный конус, у которого произвольно взятое основание а укладывается в высоте столько раз, сколько задано в обозначении конусности. Затем провести образующие искомого конуса параллельно образующим вспомогательного конуса через концы заданного диаметра, как показано на рис.3.2.

Рис. 3.1- построение уклона

Рис. 3.2- построение конусности

Конусность можно рассчитать по формуле

где D – диаметр основания конуса, l – высота.

Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса, формула конусности будет иметь вид:

Обозначение конусности на чертеже

рис. 3.3- обозначение конусности

Варианты заданий к выполнению графической работы

Уклоны и конусности .

Уклоном прямой линии ВС относительно АВ называется отношение i = h/ ι = tgα.

Конусностью называется отношение разности диаметров двух нормальных сечений кругового конуса к

расстоянию между ними. K = (D – d)/ ι = 2 tgα. K = 2i.

Рис. 1, 2, 3. Построение уклона.

Если требуется через точку А (рис. 1) прямой АВ провести прямую АС с уклоном i = 1/n , то надо:

1.Отложить от точки А n произвольных единиц.

2.В конце полученного отрезка АЕ восстановить перпендикуляр ЕС длиной в одну единицу.

3.Прямая АС – искомая прямая.

Если требуется через точку М, не лежащую на прямой АВ, провести прямую с заданным уклоном 1 :n , то можно

решить задачу двумя способами.

1.Опустить из точки М перпендикуляр МЕ (рис.2) и, приняв его за единицу, отложить влево и вправо от точки Е

n таких отрезков. Гипотенузы МД и МД₁ – искомые прямые.

2.В стороне строим прямоугольный треугольник (рис.3) KLN (KLN₁) с отношением катетов 1/n.

KL // AB. Из точки М проводим прямые MD и MD₁ параллельно гипотенузам KN и LN₁ вспомогательного треугольника.

Если нужно построить конусность 1: n относительно заданной оси, то строим уклоны 1:2 n с каждой стороны оси.

Уклон 1 8 это сколько

Уклон канализации на 1 метр СНИП

Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который приходится согласно СНиП и длине коммуникационных трубопроводов.

КАК ПОДОБРАТЬ УГОЛ

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;

2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;

3. Создавать наклон согласно правилам и ГОСТам.

На первый взгляд, излишний уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до колодца. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем. Спасти ситуацию может только угол, под которым находится септик по отношению к канализационным стокам.

Правильнее всего работать с определенными нормативами, в которых указывается соотношение угла с диаметром и длиной трубы. Конечно, для этого требуется много времени и особая внимательность, но зато после такой кропотливой работы канализация прослужит Вам долгие годы.

Зачем нужен уклон:

При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;

Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;

Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал. Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

КАК ВЫБРАТЬ УКЛОН

Чтобы определить минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений.

Например, уклон для трубы диаметром 50 мм и длиною 1 метр нужен 0,03 мм. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы. В зависимости от диаметра, оно может быть от 0,03 до нескольких милиметров. Рассмотрим, как действует правило:

Предположим, нужно рассчитать оптимальный уклон для трубы 110 мм, согласно ГОСТ он составляет 0,02 мм. Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.

Также у чугунной, пластиковой или асбестоцементной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить наполненность можно при помощи формулы:

ВЫСОТА УРОВНЯ СТОКОВ / ДИАМЕТР ТРУБОПРОВОДА

Максимальный уровень наполненности – 1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. Это коэффициент, часто его принимают 0,5 – как определение половины трубной полости. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок), и её угла по отношению к септику.

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Профессионалы говорят, что 0,7 м/с позволяют отходам быстро проходить мимо стенок, при этом не прилипая. Следователь, правильный расчет выглядит так:

0,5 / 110 = 0,04 – это уровень наполненности

0,5 ≤ 0,7 / 0,042 = 0,5 ≤ 43,75 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры. Следователь на метр будет использовать больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный. В большинстве случаев этот допустимый размер напорной трубы меньше на 0,02 – 0,01 мм.

Согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном. Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.

Конусность. Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте.

Просмотр содержимого документа
«Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.»

Уклон и Конусность

Иногда, в задачах по начертательной геометрии или работах по инженерной графике, или при выполнении других чертежей, требуется построить уклон и конус. В этой статье Вы узнаете о том, что такое уклон и конусность, как их построить, как правильно обозначить на чертеже.

Что такое уклон? Как определить уклон? Как построить уклон? Обозначение уклона на чертежах по ГОСТ.

Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.
Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.

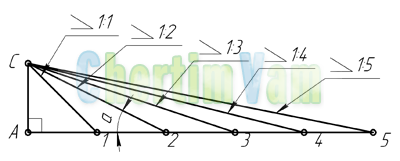

Построение уклона. На примере (рисунок ) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.

Обозначение уклона на чертежах. Обозначение уклонов на чертеже выполняется в соответствии с ГОСТ 2.307—68. На чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°.

Что такое конусность? Формула для расчёта конусности. Обозначение конусности на чертежах.

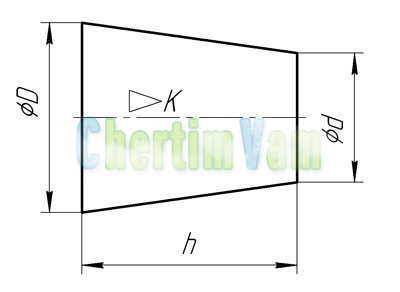

Конусность. Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса, формула конусности будет иметь вид: К = (D-d)/h.

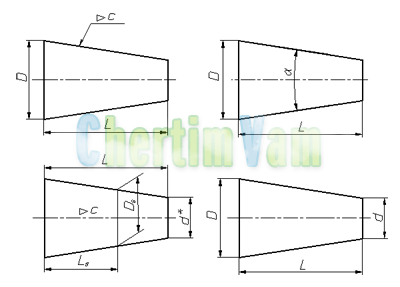

Обозначение конусности на чертежах. Форму и величину конуса определяют нанесением трех из перечисленных размеров: 1) диаметр большого основания D; 2) диаметр малого основания d; 3) диаметр в заданном поперечном сечении Ds , имеющем заданное осевое положение Ls; 4) длина конуса L; 5) угол конуса а; 6) конусность с . Также на чертеже допускается указывать и дополнительные размеры, как справочные.

Размеры стандартизованных конусов не нужно указывать на чертеже. Достаточно на чертеже привести условное обозначение конусности по соответствующему стандарту.

Конусность, как и уклон, может быть указана в градусах, дробью (простой, в виде отношения двух чисел или десятичной), в процентах.
Например, конусность 1:5 может быть также обозначена как отношение 1:5, 11°25’16», десятичной дробью 0,2 и в процентах 20.
Для конусов, которые применяются в машиностроении, OCT/BKC 7652 устанавливает ряд нормальных конусностей. Нормальные конусности — 1:3; 1:5; 1:8; 1:10; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Также в могут быть использованы — 30, 45, 60, 75, 90 и 120°.
